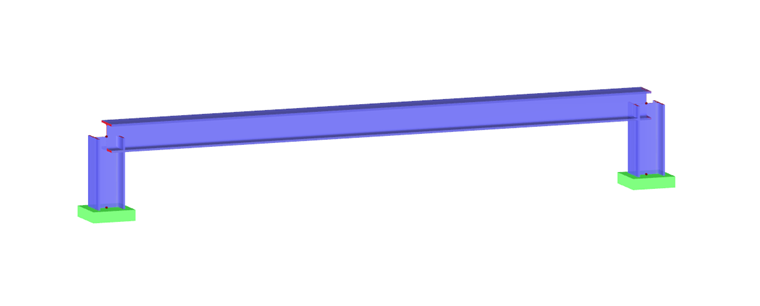

На рисунке 01 изображена рама, которая должна быть усилена пластиной.
Поскольку стержни являются в RSTAB единственными возможными конструктивными элементами, то пластина будет также смоделирована с помощью стержней.

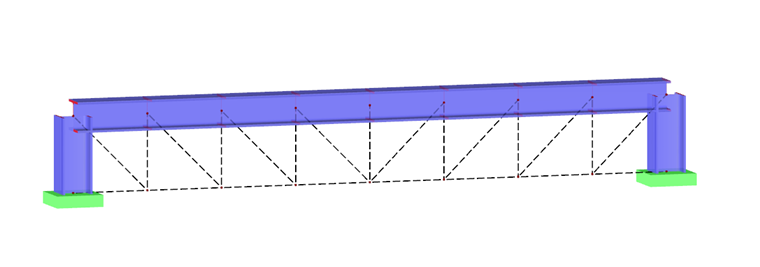

Сначала нужно решить, где будут расположены опоры для рамы. В этих точках нужно задать узлы. Для ввода узлов рекомендуется равномерно разделить соответствующие стержни с помощью функции «Разделить стержень» (щелкните правой кнопкой мыши на стержень → «Разделить стержень»). Чтобы смоделировать панель жесткости, теперь можно смоделировать каркас, состоящий из жестких стержней/связей.
