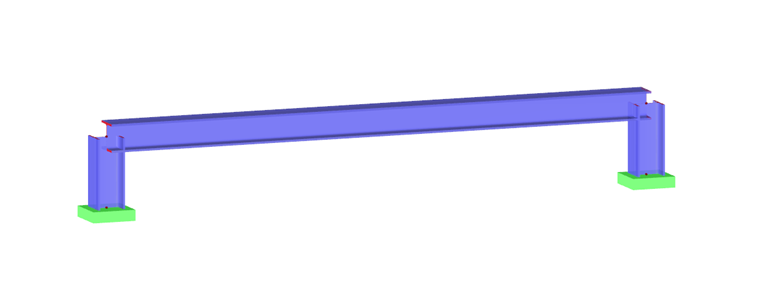

Na obr. 01 je znázorněn rám, který se má vyztužit stěnou.
Vzhledem k tomu, že jediné možné konstrukční prvky v programu RSTAB jsou pruty, bude se také stěna modelovat pomocí prutů.

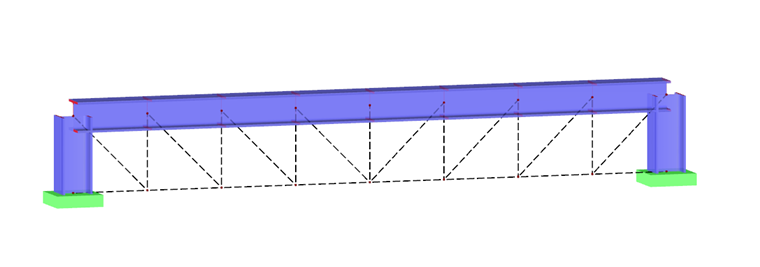

Nejdříve je třeba rozhodnout, v kterých místech bude rám podepřen. Na těchto místech je třeba vložit uzly. K vložení uzlů doporučujeme příslušné pruty rovnoměrně rozdělit pomocí funkce „Dělit prut“ (kliknutí pravým tlačítkem myši na prut → „Dělit prut“). Pro simulaci výztužné tuhé stěny lze nyní modelovat příhradovinu z tuhých prutů/vazeb.
