Symulacja panelu usztywniającego w programie RSTAB

Die Modellierung von flächigen Bauteilen wie Scheiben ist generell nur in RFEM möglich. Jeżeli konieczne jest zdefiniowanie efektu usztywnienia panelu w konkretnym przypadku, można przeprowadzić symulację również w programie RSTAB.

Rysunek 01 przedstawia ramę, która ma zostać usztywniona przez panel.

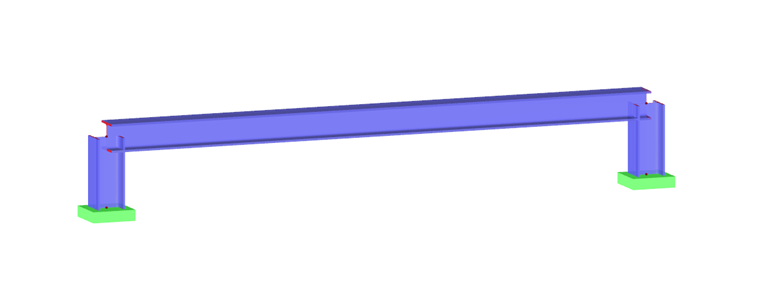

Auszusteifender Rahmen

Ponieważ pręty w RSTAB są jedynymi możliwymi składowymi konstrukcyjnymi, panel jest symulowany przy użyciu prętów.

Najpierw należy zdecydować, w którym miejscu rama ma zostać podparta. W tych miejscach stawiane są węzły. Aby wstawić węzły, zaleca się jednakowo podzielić odpowiednie pręty przy użyciu funkcji "Podzielić pręt" (kliknąć prawym klawiszem myszy na pręcie → "Podzielić pręt"). Symulacja panelu usztywniającego jest teraz możliwa dzięki modelowaniu konstrukcji złożonej ze sztywnych prętów / połączeń.

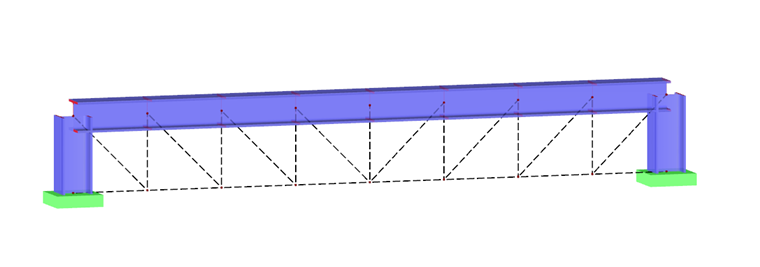

Usztywniona rama

Autor

Pan Ackermann jest osobą kontaktową w przypadku pytań dotyczących sprzedaży.
