Simulation d'une plaque de rigidification dans RSTAB

Trucs & Astuces

Il est généralement possible de modéliser des composants plans tels que des vitrages dans RFEM uniquement. L'effet de rigidification exercé par une plaque dans certains cas peut cependant être simulé dans RSTAB si nécessaire.

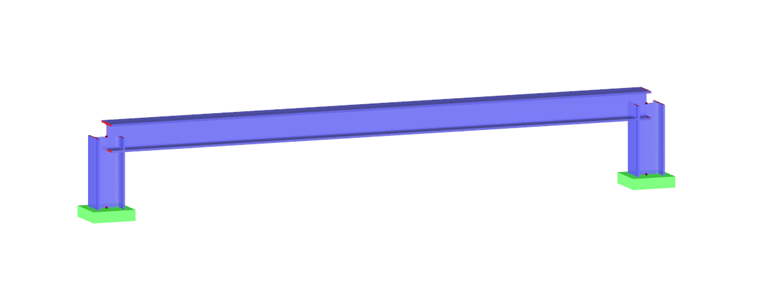

La Figure 01 montre un portique qui doit être raidi à l'aide d'une plaque.

Figure 01 - Portique à contreventer

Elle est simulée à l'aide de barres car ce sont les seuls composants disponibles dans RSTAB.

Il faut d'abord choisir à quels emplacements le portique doit être supporté. Des nœuds doivent ensuite y être ajoutés. Pour ce faire, il est recommandé de diviser les barres correspondantes de manière uniforme à l'aide de la fonction « Diviser la barre » (clic droit sur la barre → « Diviser la barre »). Il est maintenant possible de modéliser une charpente composée de barres rigides ou de couplages afin de simuler une plaque de rigidification.

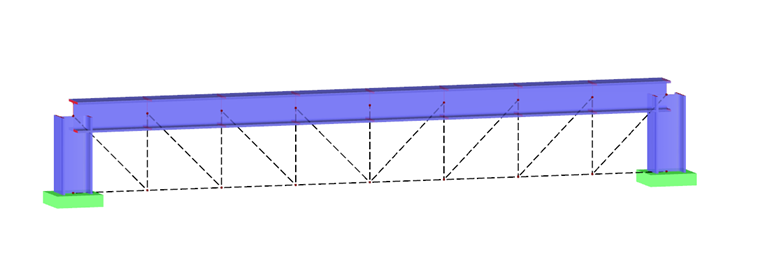

Figure 02 - Portique contreventé
