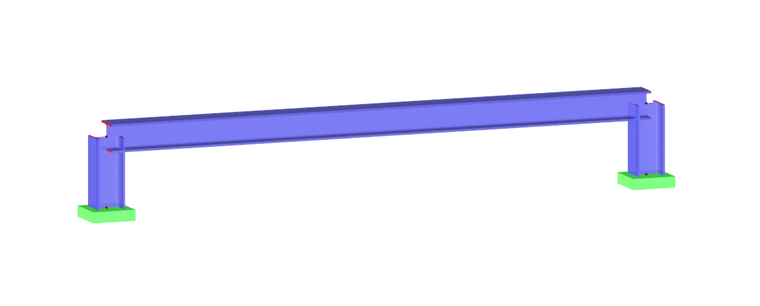

La figura 01 muestra un pórtico que se va a rigidizar con una chapa.
Ya que las barras son el único componente estructural posible en RSTAB, la placa se simula por medio de barras.

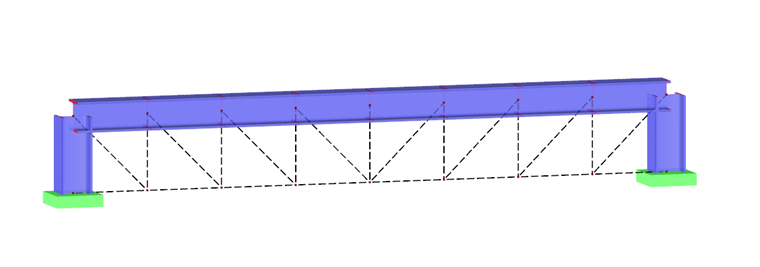

En primer lugar, debe decidir dónde se debe apoyar el pórtico. Debe insertar los nudos en esas ubicaciones. Para insertar los nudos, se recomienda dividir equitativamente las barras respectivas con la función "Dividir barra" (clic con el botón secundario del ratón en la barra → "Dividir barra"). Para simular un panel rigidizador empotrado, ahora es posible modelar un pórtico compuesto por barras/acoplamientos rígidos.
