Simulação de uma viga-parede de reforço no RSTAB

A modelação de elementos estruturais planos, tais como vigas-parede, geralmente, apenas é possível no RFEM. Se, num determinado caso, for necessário definir o efeito de reforço de uma viga-parede, também poderá ser simulado no RSTAB.

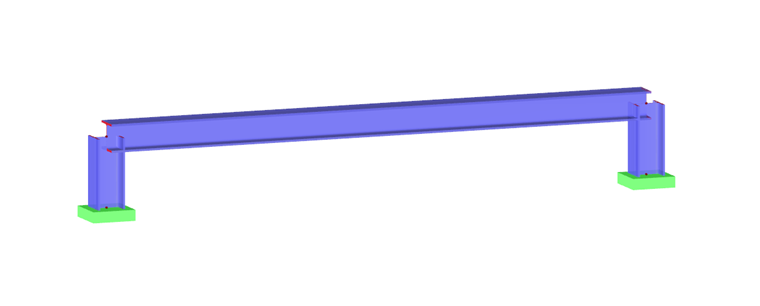

A Figura 01 mostra um pórtico que deve ser reforçado por uma chapa.

1 Auszusteifender Rahmen

Uma vez que as barras são os únicos elementos estruturais possíveis no RSTAB, a chapa é simulada através de barras.

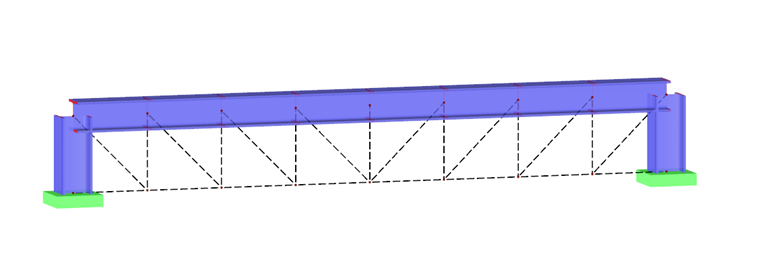

Em primeiro lugar, tem de decidir onde deve ser suportado o pórtico. Os nós devem ser inseridos nesses pontos. Para inserir nós, é recomendado dividir uniformemente as respetivas barras através da função "Dividir barra" (clique com o botão direito sobre a barra → "Dividir barra"). Para simular uma viga-parede rígida de reforço, é agora possível modelar uma estrutura triangulada constituída por barras rígidas/acoplamentos.
