По норме EN 1993-1-3 [1], 3.2.2 (1), средний предел текучести fya можно применить в тех случаях, когда предел текучести обозначается символом fy, если соблюдены условия (4) - (8) в 3.2.2, [1].
Значение среднего предела текучести fya можно определить с помощью испытаний холодногнутого стального сечения или на основе упрощенного метода расчета по уравнению (3.1), [1]. Повышенный предел текучести fya рассчитывается по уравнению (3.1) из [1] следующим образом:
где
Ag ... площадь сечения брутто
k ... численное значение, зависящее от способа прокатки, k = 7 для вальцовки, k = 5 для других методов прокатки
n ... количество перегибов на 90° в сечении с внутренним радиусом r ≤ 5 ⋅ t (перегибы менее 90° учитываются в долях n)
t ... расчетная толщина стального материала перед холодной формовкой без учета каких-либо металлических и органических покрытий
Пример

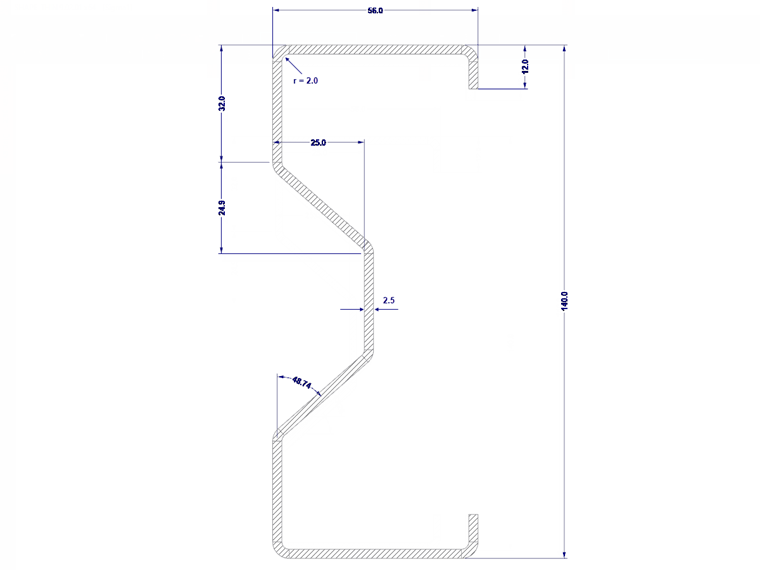

Повышенный предел текучести fya рассчитан для сигма-образного сечения, показанного на рисунке 01, выполненного из S 355 EN 10025-2.
fyb = 35,5 кН/см²
fu = 51,0 кН/см²
Ag = 7,06 см²
k = 7 для вальцовки
r = 2 мм ≤ 5 ⋅ 2,5 = 12,5 мм → можно учесть все перегибы
RF-STEEL Cold-Formed Sections
Холодногнутые профили могут быть рассчитаны согласно [1] и норме EN 1993-1-5 [2] с помощью расширения модуля RF-/STEEL Cold-Formed Sections. Повышенный предел текучести fya в модуле RF-/STEEL Cold-Formed Sections учитывается по уравнению (3.1), [1]. Предполагается, что сечение было выполнено посредством вальцовки, таким образом применяется коэффициент k = 7 в соответствии со способом проката.

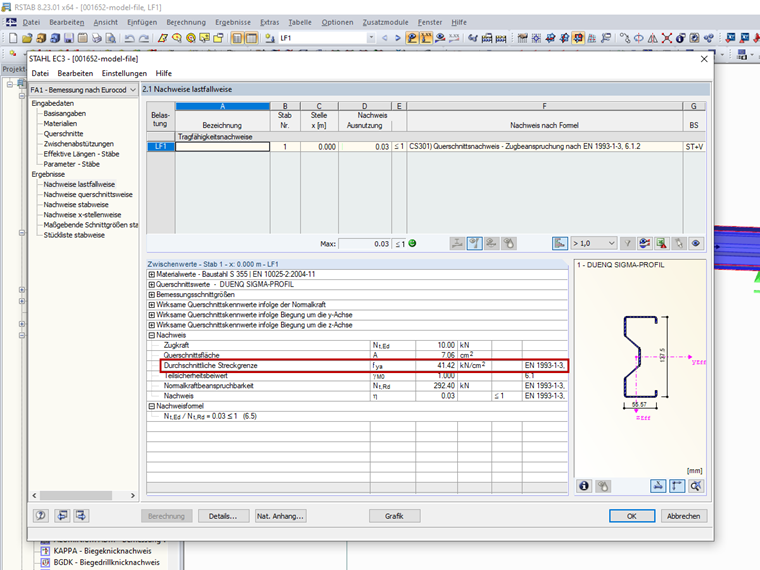

Повышенный предел текучести fya отображен в таблицах результатов RF-/STEEL Cold-Formed Sections. На рисунке 02 показан повышенный предел текучести fya для сигма-образного сечения из нашего примера.
