De acordo com a EN 1993-1-3 [1], 3.2.2(1), o limite de elasticidade médio fya pode ser utilizado nos casos em que o limite de limite de elasticidade é indicado pelo símbolo fy se forem aplicáveis os pontos [1] 3.2.2(4) a (8).
O limite de elasticidade médio fya pode ser determinado por ensaios na secção de aço formada a frio ou por um método de cálculo simplificado de acordo com [1], Equação (3.1). O limite de elasticidade aumentado fya é calculado de acordo com [1], Equação (3.1) do seguinte modo:
Onde:
Ag... área de secção bruta
k ... valor numérico dependente da deformação, k = 7 para perfilamento de rolo, k = 5 para outros métodos de perfilamento
n ... Número de deflexões de 90° na secção com um raio interior de r ≤ 5 ⋅ t (deflexões abaixo de 90° devem ser consideradas como frações de n)
t ... Espessura de cálculo do núcleo do material de aço antes da formação a frio menos todos os revestimentos metálicos e camadas orgânicas
Exemplo

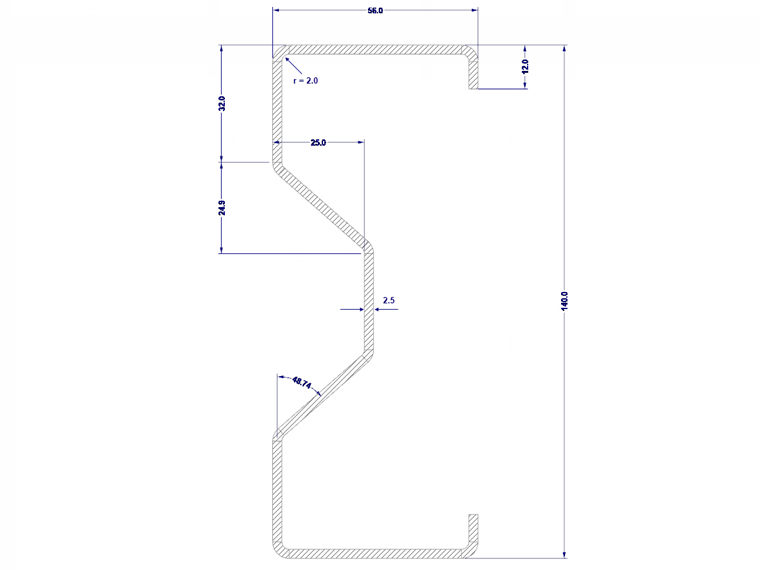

O limite de elasticidade aumentado fya é determinado para a secção sigma apresentada na Figura 01 da S 355 EN 10025-2.
fyb = 35,5 kN/cm²
fu = 51,0 kN/cm²
Ag = 7,06 cm²
k = 7 para perfilhamento de rolo
r = 2 mm ≤ 5 ⋅ 2,5 = 12,5 mm → todas as deflexões podem ser aplicadas
RF-STEEL Cold-Formed Sections
As secções formadas a frio podem ser dimensionadas de acordo com [1] e a EN 1993-1-5 [2] com a extensão de módulo RF-/STEEL Cold-Formed Sections. O aumento do limite de elasticidade fya é considerado no RF-/STEEL Cold Formed Sections de acordo com [1], Equação (3.1). Supõe-se que a secção foi criada através de perfilhamento de rolo, ou seja, o valor numérico dependente da deformação é aplicado com k = 7.

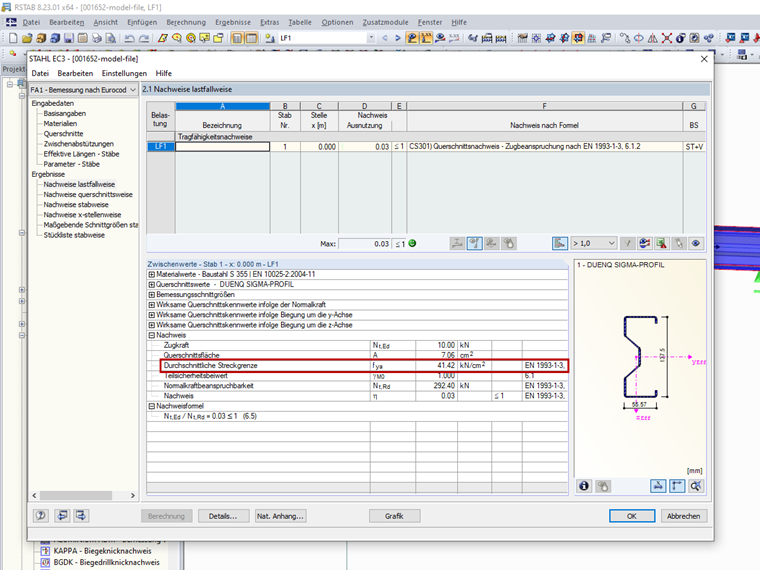

O limite de elasticidade aumentado fya é apresentado nas tabelas de resultados do RF-/STEEL Cold-Formed Sections. A Figura 02 mostra o aumento da tensão de cedência fya para a secção sigma do exemplo.
