Secondo EN 1993-1-3 [1] , 3.2.2 (1), lo snervamento medio fya può essere utilizzato nei casi in cui lo snervamento è indicato dal simbolo fy se [1] , 3.2.2 ( Si applicano da 4) a (8).
La tensione di snervamento media fya può essere determinata mediante prove sulla sezione trasversale di acciaio piegato a freddo o con un metodo di calcolo semplificato secondo [1] , Equazione (3.1). La resistenza di snervamento aumentata fya è calcolata secondo [1] , equazione (3.1) come segue:
dove
k ... valore numerico dipendente dalla deformazione, k = 7 per la profilatura del rotolo, k = 5 per altri metodi di profilatura
n ... numero di inflessioni di 90 ° nella sezione trasversale con un raggio interno di r ≤ 5 ⋅ t (le inflessioni inferiori a 90 ° sono da considerarsi come frazioni di n)
t ... spessore di progetto del nucleo del materiale in acciaio prima dello stampaggio a freddo, meno tutti i rivestimenti metallici e organici
Esempio

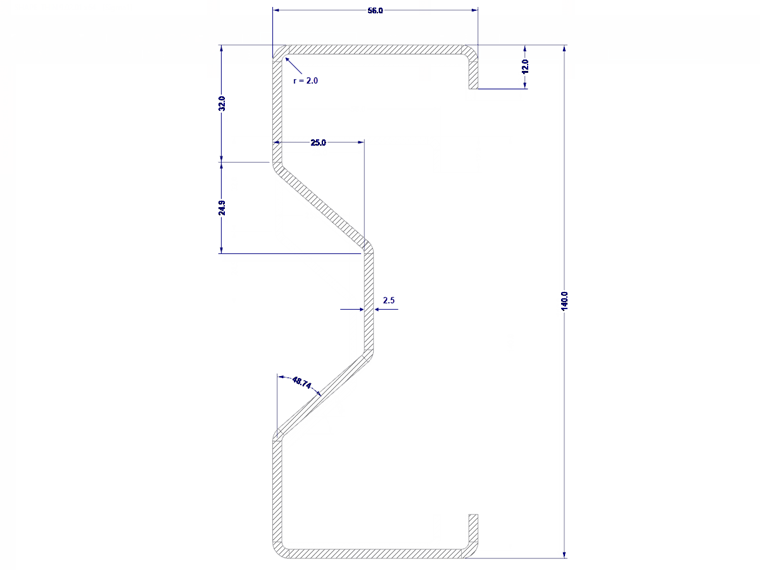

L'aumentata resistenza di snervamento fya è determinata per la sezione sigma mostrata nella figura 01 da S 355 EN 10025-2.
fyb = 35,5 kN/cm²
fu = 51,0 kN/cm²
Ag = 7,06 cm²
k = 7 per la profilatura del rotolo
r = 2 mm ≤ 5 ⋅ 2,5 = 12,5 mm → si possono applicare tutte le inflessioni
RF-STEEL Profili piegati a freddo
Le sezioni piegate a freddo possono essere progettate secondo [1] e EN 1993-1-5 [2] con l'estensione del modulo RF-/STEEL Cold-Formed Sections. L'aumentata resistenza di snervamento fya è considerata in RF-/STEEL Cold-Formed Sections secondo [1] , Equation (3.1). Es wird vorausgesetzt, dass das Profil durch Rollprofilierung hergestellt wurde, d. h. der verformungsabhängige Zahlenwert wird mit k = 7 angesetzt.

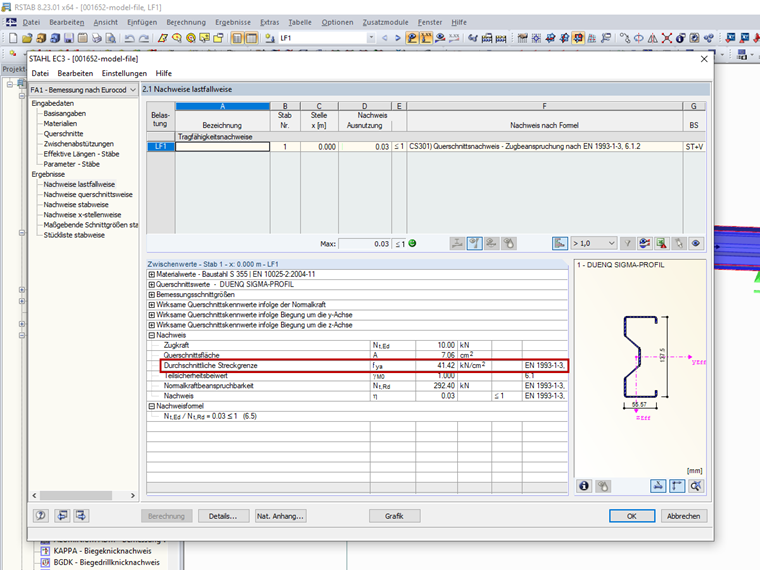

L'aumentata resistenza di snervamento fya è visualizzata nelle tabelle dei risultati di RF-/STEEL Cold-Formed Sections. La Figura 02 mostra la resistenza di snervamento aumentata fya per la sezione sigma di questo esempio.
