Selon l’EN 1993-1-3, 3.2.2(1) [1], la limite d’élasticité moyenne fya peut être utilisée dans les cas où la limite d’élasticité est indiquée par le symbole fy si [1], 3.2.2(4) à (8) s’applique.
La limite d'élasticité moyenne fya peut être déterminée par des essais sur la section en acier formée à froid ou par une méthode de calcul simplifiée selon l’équation (3.1) de [1]. La limite d’élasticité augmentée fya est calculée selon l’équation (3.1) [1] comme suit :
|
Ag |
Surface de section brute |
|
k |
Valeur modifiée en fonction des déformations, k = 7 pour profilage à froid, k = 5 pour d'autres profilages |
|
n |
Nombre de pliages à 90° dans la section avec un rayon intérieur r ≤ 5 ⋅ t (les pliages inférieurs à 90° doivent être considérés comme des fractions de n) |
|
t |
Épaisseur avant formage à froid du matériau en acier, moins tout revêtement métallique ou organique |
Exemple

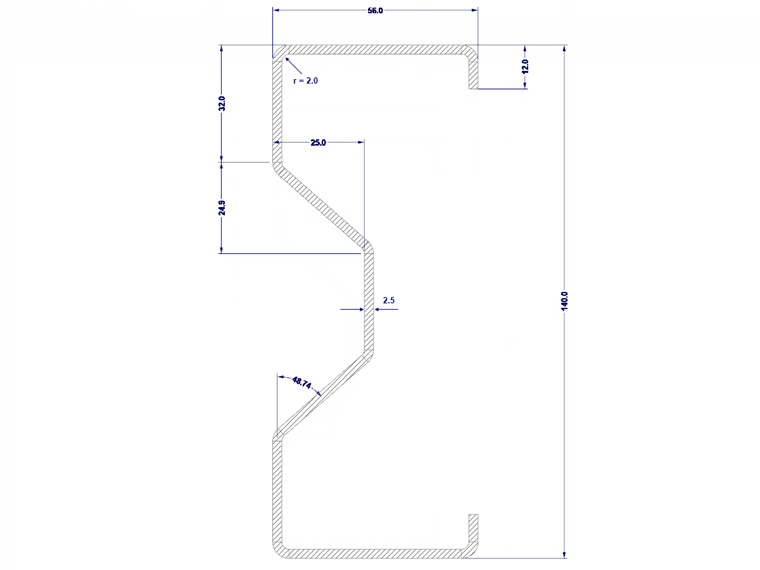

La limite d’élasticité augmentée fya est déterminée pour la section sigma visible sur la Figure 01 de la nuance S 355 EN 10025-2.
fyb = 35,5 kN/cm²
fu = 51,0 kN/cm²
Ag = 7,06 cm²
k = 7 pour les sections laminées
r = 2 mm ≤ 5 ⋅ 2,5 = 12,5 mm → toutes les déformations peuvent être appliquées
RF-/STEEL Cold-Formed Sections
Les sections formées à froid peuvent être calculées à l’aide de RF-/STEEL Cold-Formed Sections. L’augmentation de la limite d’élasticité fya est considérée dans RF-/STEEL Cold-Formed Sections selon l’équation (3.1) de [1]. On suppose que le profilé a été laminé, donc la valeur numérique dépendant de la déformation est appliquée avec k = 7.

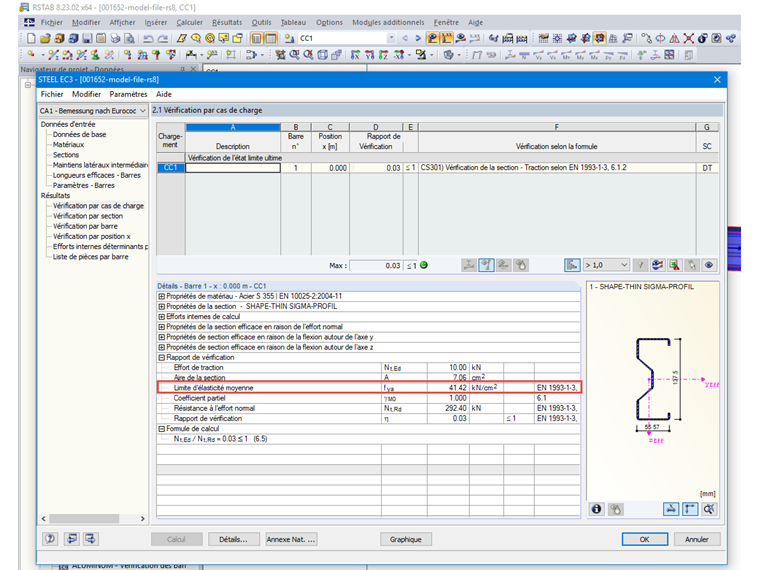

La limite d’élasticité fya augmentée est affichée dans les tableaux de résultats de RF-/STEEL Cold-Formed Sections. La Figure 02 montre fya de la section sigma utilisée pour cet exemple.
