Моделирование стеклянных ограждений | Рекомендации по вводу данных в программе RFEM
Советы и рекомендации
![[EN] Моделирование стеклянных ограждений | Рекомендации по вводу данных в программе RFEM](/-/media/Images/netgenium/thumbnails/2/9/5/2/7/2952754/2952754.png?la=ru&mw=280&mlid=9B6854ABCB31409AB3A84C807DE7782C&hash=6ECFCEE2DD2ADFC56B8A8EC171D49362F39064D1)

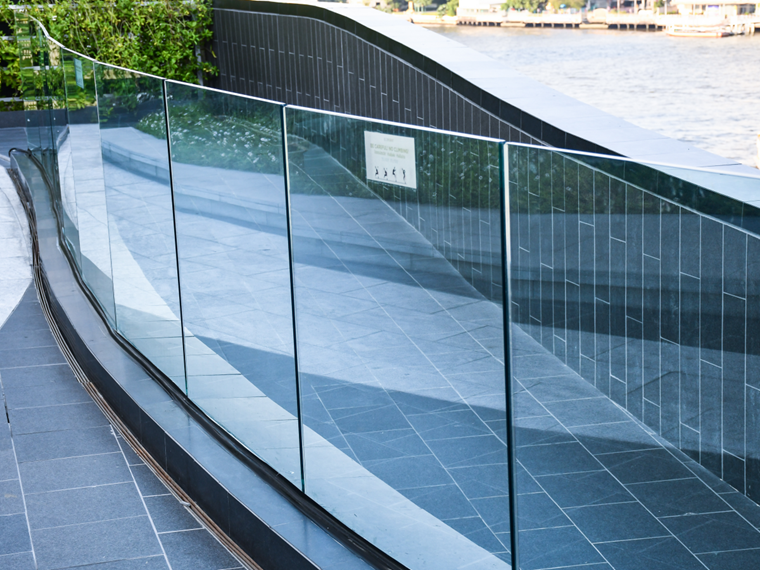

Архитектурные требования к перильным ограждениям по-прежнему очень высоки и, как правило, включают в себя высокую степень прозрачности. Стеклянные перила, у которых не видно никакой другой рамочной конструкции, представляют собой один из вариантов решения.
Способы моделирования

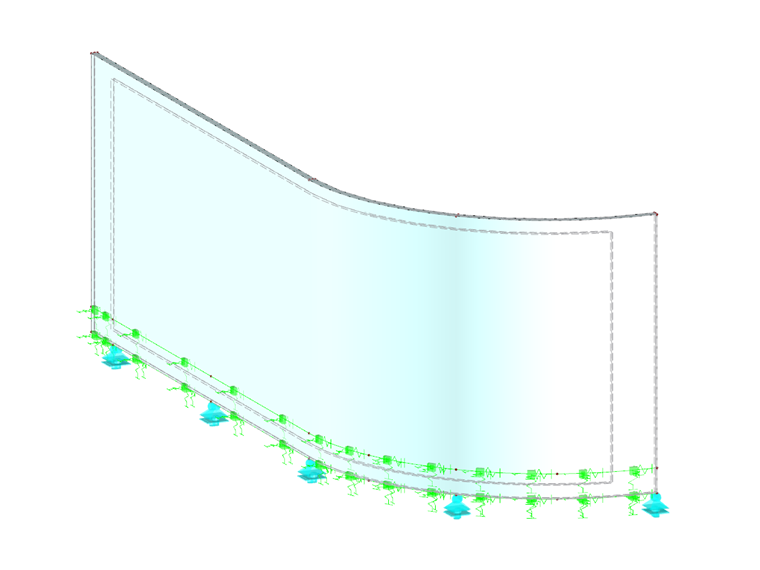

Моделирование конструкции лучше всего выполнить прямо в программе RFEM. Для этого можно применить два различных метода. Во-первых, конструкцию можно смоделировать в виде плоскостной модели, а во-вторых, в виде твердотельной модели. Оба варианта имеют свои преимущества. В первом случае генерируется меньшее количество конечных элементов, благодаря чему требуется меньше времени для расчета и моделирование не является слишком трудоемким. Во втором случае, моделирование в виде твердотельных элементов позволяет точно отобразить свойства конструкции, например, при расчете многослойного стекла (сдвиговое соединение). В обоих вариантах возможны как прямые, так и криволинейные формы. Поэтому перед началом моделирования рекомендуется взвесить требования к расчету и выбрать тип моделирования в соответствии с ними.
Способы моделирования опор
Крепление стеклянных перил без дополнительной рамочной конструкции, как правило, выполняется с помощью защемления или зажима в нижней части панели. Такое защемление можно смоделировать в программе RFEM с помощью пружин. Еще одним вариантом является ввод жестких линейных опор, но в результате может возникнуть слишком высокое нагружение в области опирания. В реальности при таком защемлении проявляется гибкость, поэтому рекомендуется моделирование с помощью гибких пружин.
Загружение и оценка результатов
Нагрузку от собственного веса и от внешних воздействий, например горизонтальные полезные нагрузки, можно приложить к системе в различных загружениях и скомбинировать с соответствующими коэффициентами безопасности. Собственный вес определяется в программе удельным весом использованного материала и по умолчанию применяется в загружении Собственный вес. Дополнительные нагрузки могут быть заданы в системе в виде точечных, линейных или поверхностных нагрузок.

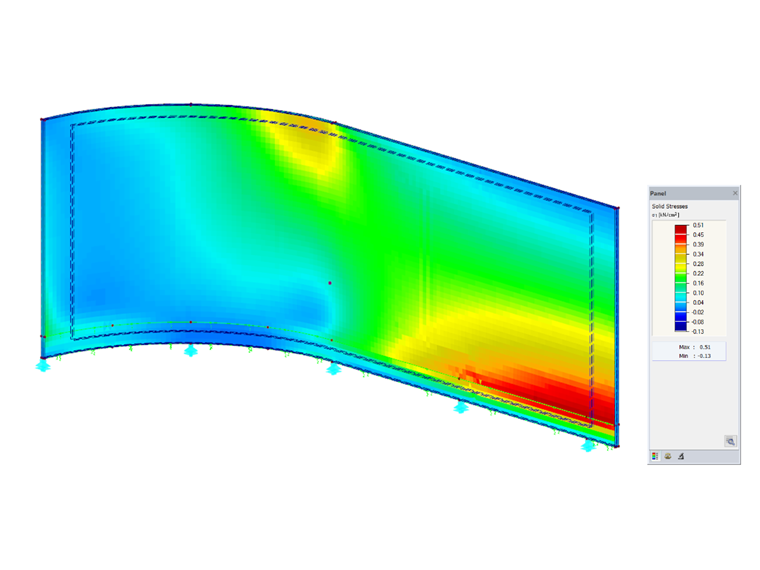

В оценке результатов выполняется сравнение возникающих растягивающих напряжений в системе. Стекло обладает очень высокой прочностью на сжатие, но очень хрупкое при возникновении растягивающих напряжений. Поэтому в расчете рассматриваются только растягивающие напряжения. Их нужно учесть очень тщательно. Точки сингулярности нельзя оставлять без внимания или пренебрегать ими в расчете. Кроме того, необходимо попытаться удалить данные точки из системы с помощью измельчения сетки КЭ или изменения геометрии, для того, чтобы не вызвать выхода из работы из-за недостаточно точного проектирования.
Dipl.-Ing. (FH) Ulrich Lex
Разработка продуктов и служба поддержки
Ключевые слова
Стеклянные ограждения Балюстрада Стеклянные перильные ограждения Стеклянный парапет
