Garde-corps en verre | Astuces de modélisation dans RFEM

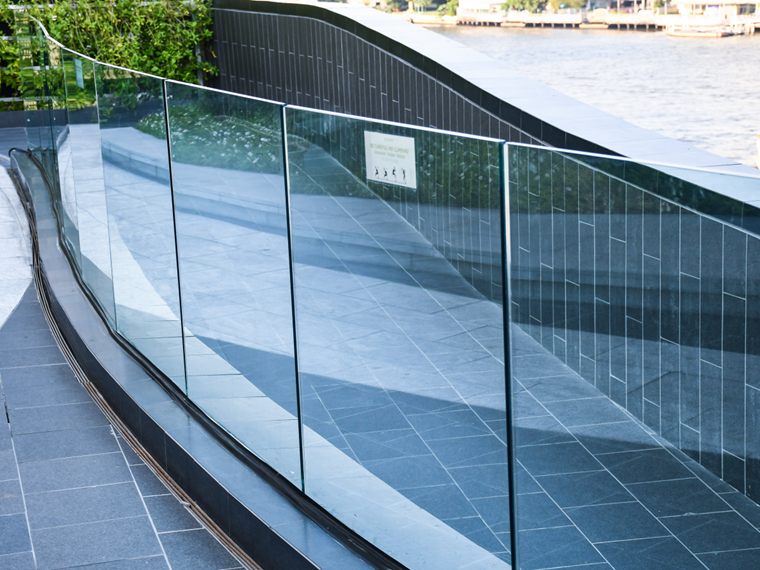

Les garde-corps font toujours l'objet d'exigences architecturales très élevées et leur conception ainsi que de leur exécution doivent être documentées en toute transparence. Les garde-corps en verre, qui ne possèdent aucun élément de renforcement visible, représentent une possibilité envisageable.

Types de modélisation

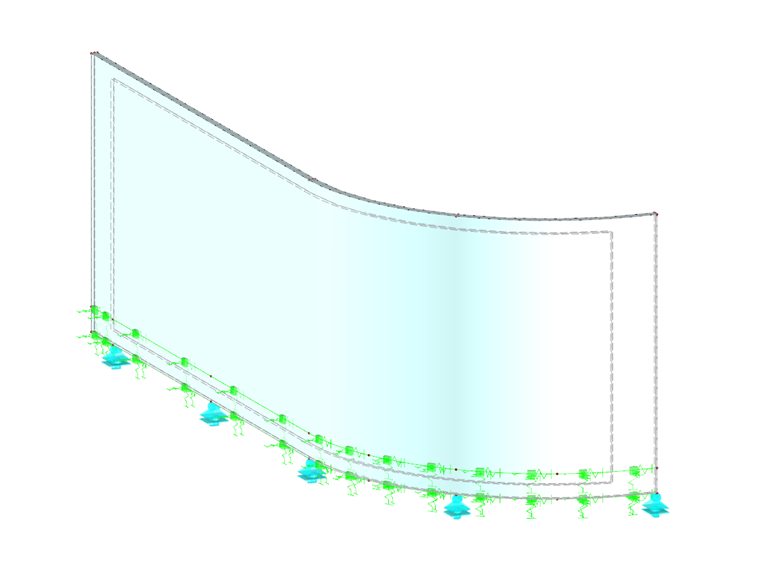

Il est préférable que la modélisation soit effectuée directement dans RFEM. Deux méthodes peuvent alors être appliquées : le garde-corps peut être généré sous forme de mur ou de solide. Chacune de ces deux options offre des avantages spécifiques. Un nombre moins élevé d'éléments EF sont générés dans le premier cas, ce qui réduit le temps de calcul et simplifie la modélisation. La modélisation à l'aide de solides permet cependant de représenter un comportement structurel de manière plus précise si du verre feuilleté (couplage de cisaillement) est utilisé, par exemple. Ces deux méthodes permettent de réaliser des formes droites et courbes. Par conséquent, il est recommandé d'évaluer les différentes exigences relatives au calcul et de sélectionner le type le plus approprié avant de commencer la modélisation.

Options de représentation des appuis

Dans le cas de garde-corps en verre dépourvus de tout élément de renforcement, la fixation est généralement réalisée à l'aide d'un maintien ou d'un serrage dans la zone inférieure du vitrage. Cette fixation peut être représentée à l'aide de ressorts dans RFEM. Il serait également possible de disposer des appuis linéiques fixes, mais cela pourrait entraîner une introduction de charge excessive dans la zone des appuis. Cette fixation offre néanmoins de nombreuses possibilités, la modélisation à l'aide de ressorts est donc recommandée.

Chargement et évaluation des résultats

Les charges dues au poids propre et aux actions externes (les charges d'exploitation horizontales, par exemple) peuvent être appliquées au système dans différents cas de charge et combinées avec les facteurs de sécurité correspondants. Le poids propre est déterminé dans le logiciel à l'aide du poids propre au matériau utilisé et appliqué par défaut dans le cas de charge correspondant. Des charges supplémentaires peuvent être assignées via des charges ponctuelles, linéiques ou surfaciques dans le système.

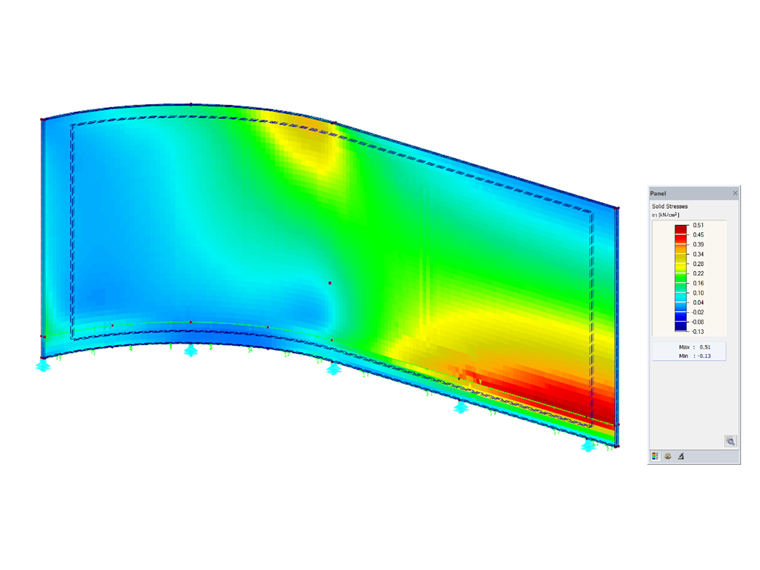

Les résultats sont évalués en comparant les contraintes de traction survenant au sein du système. Le verre possède une résistance en compression très élevée, mais il peut s'avérer très cassant sous l'action de contraintes de traction. Par conséquent, seules les contraintes de traction sont analysées lors du calcul. Ces contraintes doivent être évaluées avec la plus grande prudence. Les emplacements présentant des singularités ne doivent pas être négligés ou ignorés. Ces singularités doivent être éliminées autant que possible en raffinant le maillage EF ou en modifiant la géométrie du système afin de ne pas causer de dommages suite à des calculs trop superficiels.
