Modelowanie szklanej balustrady | Zalecenia dotyczące wprowadzania danych w programie RFEM
Wskazówki i porady

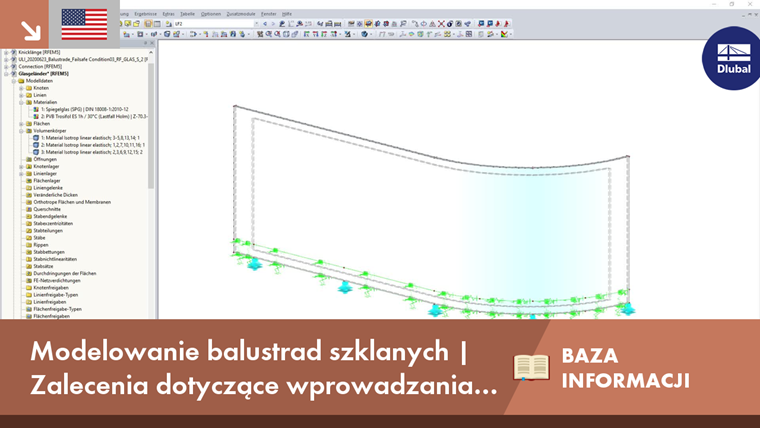

![[EN] Modelowanie szklanej balustrady | Zalecenia dotyczące wprowadzania danych w programie RFEM](/-/media/Images/netgenium/thumbnails/2/9/5/2/7/2952753/2952753.png?la=pl&mw=280&mlid=E30B1A878EF8442A9B41DD634B4E05ED&hash=DA2CD8F9F6925EDE3B5C97E9D6B373F5D5025993)

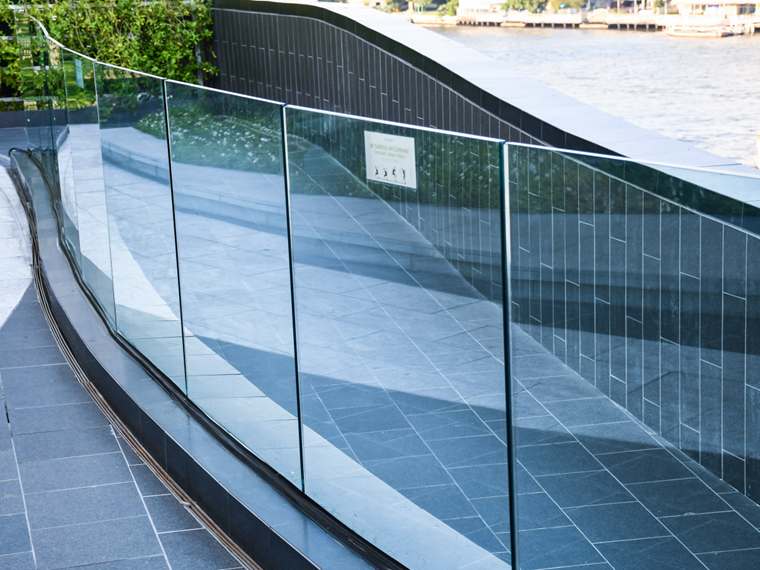

Wymagania architektoniczne dla poręczy ochronnych są nadal bardzo wysokie, a balustrady zazwyczaj wymagają wysokiego stopnia przejrzystości. Możliwość zastosowania balustrad szklanych, gdzie nie widać żadnej innej konstrukcji ramowej.
Rodzaje modelowania

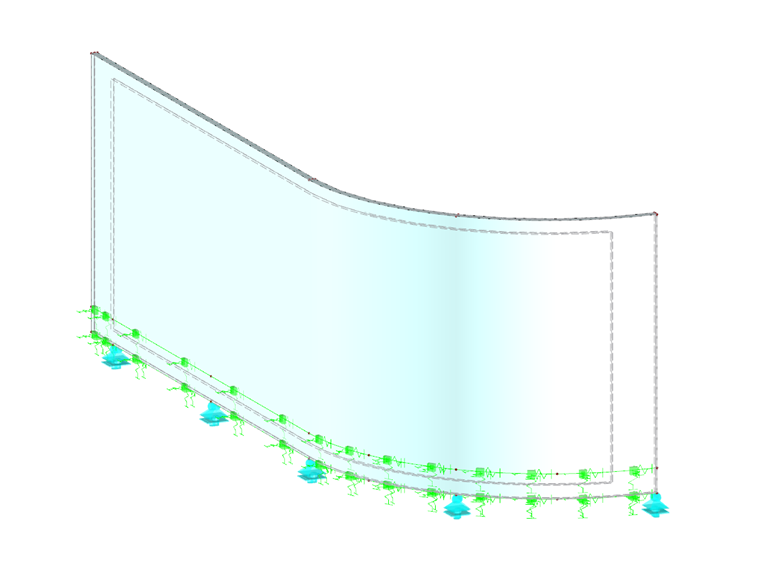

Modelowanie najlepiej przeprowadzić bezpośrednio w programie RFEM. Dostępne są dwie różne opcje. Z jednej strony balustradę można przedstawić jako konstrukcję ściany, z drugiej zaś strony za pomocą modelu bryłowego. Oba warianty mają swoje zalety. W pierwszym wariancie generowanych jest mniej elementów ES, dzięki czemu można oczekiwać krótszego czasu obliczeń, a także bardzo ułatwić modelowanie. Przedstawienie za pomocą elementów bryłowych umożliwia jednak dokładne odwzorowanie zachowania konstrukcji w przypadku zastosowania na przykład szkła laminowanego (połączenie ścinane). Obie opcje umożliwiają tworzenie kształtów prostych i zakrzywionych. W związku z tym zaleca się oszacowanie wymagań dotyczących obliczeń przed rozpoczęciem modelowania, a następnie wybranie typu modelowania.
Opcje reprezentacji podpór
W przypadku balustrad szklanych bez dalszej konstrukcji ramowej mocowanie odbywa się zazwyczaj poprzez utwierdzenie lub dociśnięcie w dolnej części szyby. Utwierdzenie to można przedstawić w programie RFEM za pomocą sprężyn. Możliwy byłby również układ podpór liniowych, który jednak mógłby spowodować efekt nadmiernego obciążenia w strefie podparcia. W rzeczywistości przy tego rodzaju utwierdzeniu wystąpi podatność, dlatego zaleca się modelowanie za pomocą sprężystych sprężyn.
Ładowanie i ocena wyników
Obciążenia od ciężaru własnego i wpływów zewnętrznych, na przykład poziome obciążenia ruchome, mogą być przyłożone do układu konstrukcyjnego za pomocą różnych przypadków obciążeń i połączone z odpowiednimi współczynnikami bezpieczeństwa. Ciężar własny jest określany wewnętrznie przez ciężar właściwy zastosowanego materiału i domyślnie stosowany do przypadku obciążenia ciężarem własnym. Obciążenia dodatkowe można przydzielać poprzez obciążenia punktowe, liniowe lub powierzchniowe w układzie.

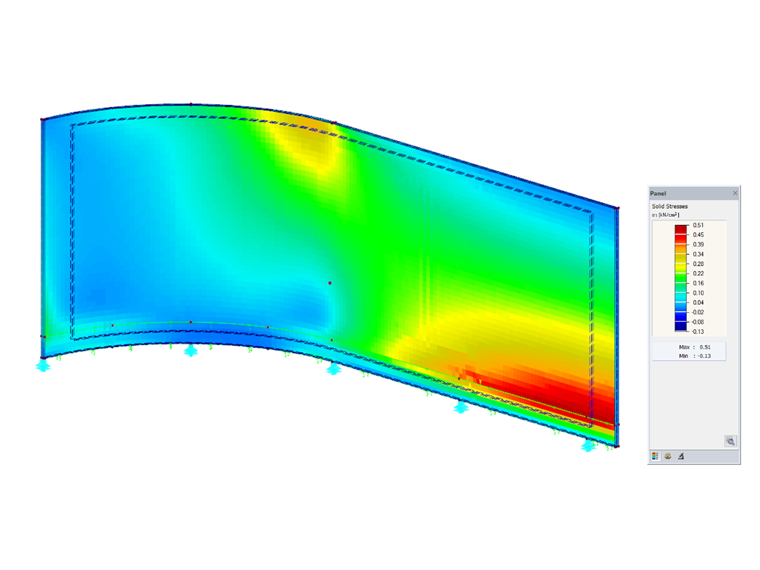

Wyniki są oceniane poprzez porównanie naprężeń rozciągających występujących w układzie. Szkło ma tę właściwość, że ma bardzo wysoką wytrzymałość na ściskanie, ale reaguje bardzo krucho, gdy występują naprężenia rozciągające. Dlatego w obliczeniach uwzględniane są tylko naprężenia rozciągające. Należy to skrupulatnie rozważyć. Miejsca osobliwości nie mogą być pominięte lub zaniedbane. Ponadto należy spróbować usunąć te lokalizacje z układu za pomocą zagęszczenia siatki ES lub zmian w geometrii, aby nie generować uszkodzeń spowodowanych niedoszacowaniem.
Dipl.-Ing. (FH) Ulrich Lex
Product Engineering & Customer Support
