Modelado de una barandilla de vidrio | Recomendaciones para la entrada de datos en RFEM

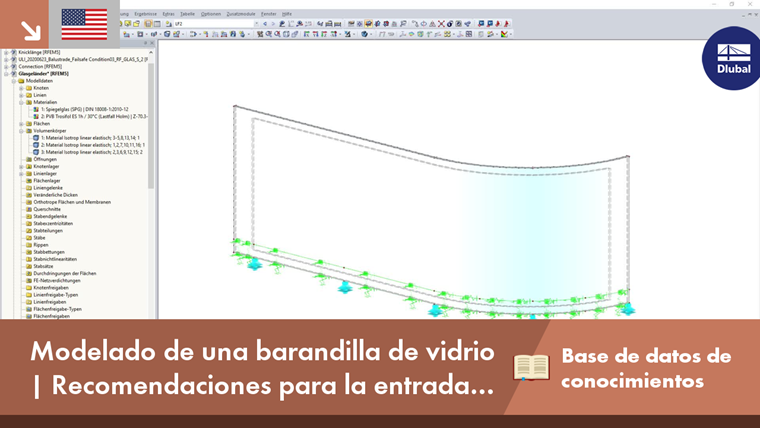

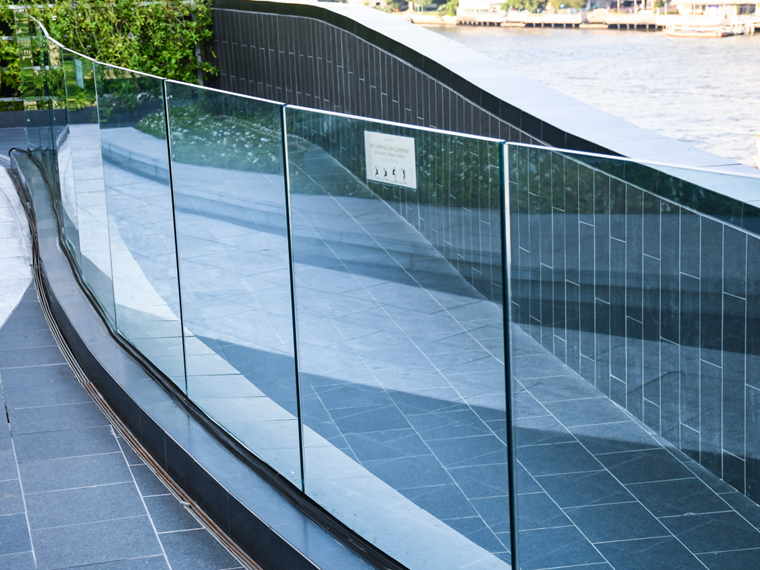

Los requisitos arquitectónicos para las barandillas siguen siendo muy altos y requieren generalmente un grado alto de transparencia. Las barandillas de vidrio, donde no se puede ver ninguna estructura de marco, representan una posibilidad de implantación.

Tipos de modelado

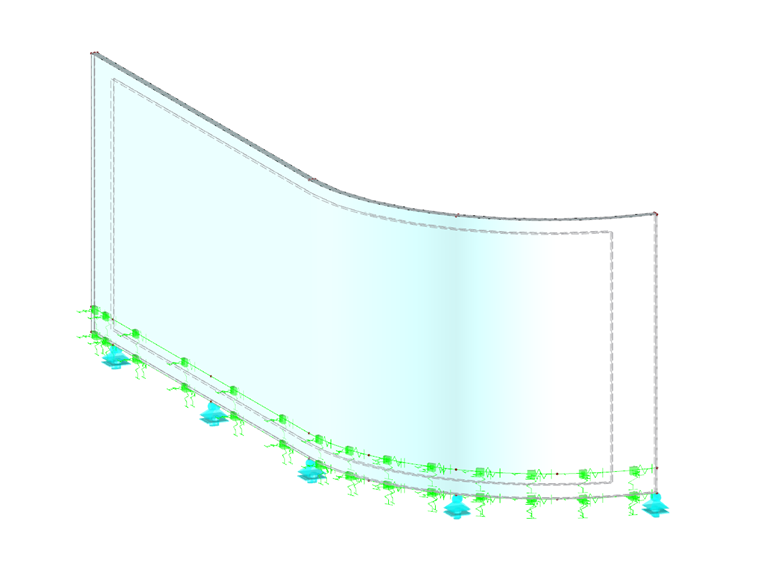

El modelado se realiza mejor directamente en RFEM. Hay dos opciones diferentes disponibles. Por un lado, una barandilla se puede representar como una estructura de muro, por otro lado, se puede representar mediante un modelo de sólido. Ambas variantes tienen sus ventajas. En la primera opción, se generan menos elementos de elementos finitos (EF), por lo que se puede esperar un tiempo de cálculo más corto y el esfuerzo de modelado es muy fácil. Sin embargo, la representación mediante elementos sólidos permite representar un comportamiento estructural preciso cuando se usa, por ejemplo, vidrio laminado (acoplamiento a cortante). Ambas opciones permiten formas rectas y curvas. Por lo tanto, se recomienda estimar los requisitos para el cálculo antes de iniciar el modelado y luego seleccionar el tipo de modelado.

Opciones para la representación de apoyos

En el caso de barandillas de vidrio sin una construcción con un marco adicional, el tipo de fijación se realiza generalmente por medio de una coacción o sujeción en la zona inferior del panel. Esta coacción se puede representar por medio de muelles en RFEM. También sería posible una disposición de apoyos en línea fijos, pero podría conducir al efecto de una introducción de carga excesiva en el área del apoyo. En realidad, el cumplimiento se producirá con este tipo de coacción, por lo que se recomienda el modelado mediante muelles flexibles.

Carga y evaluación de resultados

Las cargas del peso propio y las influencias externas, por ejemplo, sobrecargas de uso (cargas vivas) horizontales, se pueden aplicar al sistema estructural mediante diferentes casos de carga y combinar con los coeficientes de seguridad correspondientes. El peso propio se determina internamente por el peso específico del material utilizado y se aplica de manera predeterminada al caso de carga del peso propio. Se pueden asignar cargas adicionales mediante cargas puntuales, lineales o superficiales en el sistema.

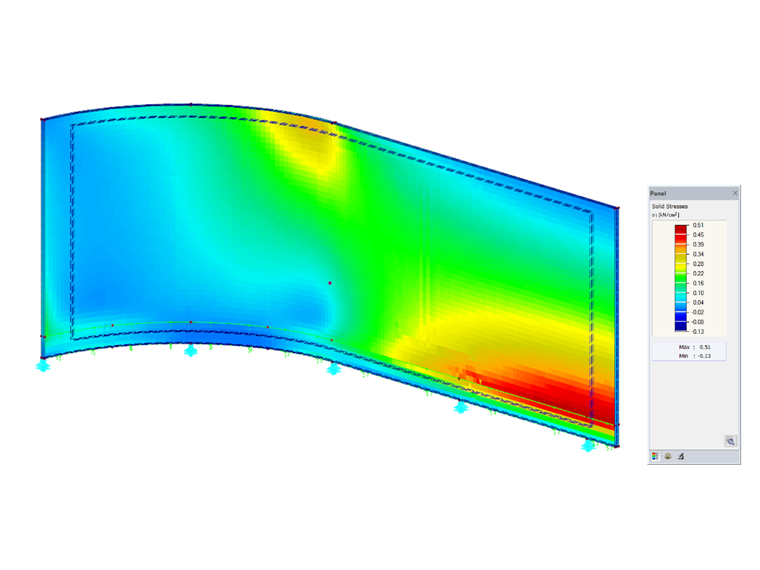

Los resultados se evalúan comparando las tensiones de tracción que se producen en el sistema. El vidrio tiene la propiedad de tener una resistencia a la compresión muy alta, pero resulta muy quebradizo cuando se producen tensiones de tracción. Por lo tanto, solo se analizarán las tensiones de tracción en el cálculo. Estas deben considerarse meticulosamente. Los puntos singulares no se deben ignorar o descuidar. Además, debe intentar eliminar estos puntos del sistema mediante refinamientos de la malla de EF o cambios en la geometría para no generar ningún daño debido a un dimensionado insuficiente.


Autor

El Sr. Lex es responsable del desarrollo de productos para estructuras de vidrio y del control de calidad del programa RFEM. También proporciona soporte técnico para nuestros clientes.
