Приложение нагрузки в RFEM 6
Как правило, приложение нагрузки в RFEM 6 упрощается с помощью генераторов нагрузок. Эти инструменты помогают создавать снеговые нагрузки, ветровые нагрузки и нагрузки на стержни из нагрузок по площади или по свободным линиям путем определения параметров нагрузки и заданного варианта нагружения. Как показано на рисунке 1, плоскость нагрузки также должна быть определена.

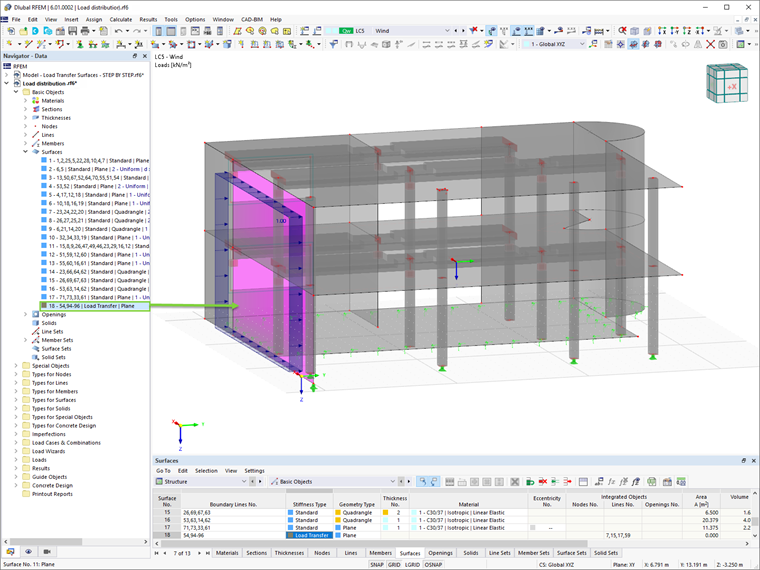

В RFEM 6 предлагается еще один подход к простому приложению нагрузки, заключающийся в создании поверхности с передачей нагрузки в качестве типа жесткости. Как показано на рисунке 2, создается новая поверхность без толщины и с уникальной функцией для передачи нагрузок.
Эта поверхность не имеет никакого структурного эффекта, и ее можно использовать для учета нагрузок от поверхностей, которые не были смоделированы (например, фасадные конструкции, стеклянные поверхности, трапециевидные сечения кровли и т.д.).
В отличие от генераторов нагрузок, в которых нагружаемую поверхность необходимо задать при каждом новом вводе нагрузки, поверхность с типом Передача нагрузки может использоваться несколько раз для различных приложений нагрузки. Точнее говоря, данный подход позволяет задавать различные нагрузки на поверхность с помощью одной поверхности для передачи нагрузки.
Практический пример применения поверхности для передачи нагрузки

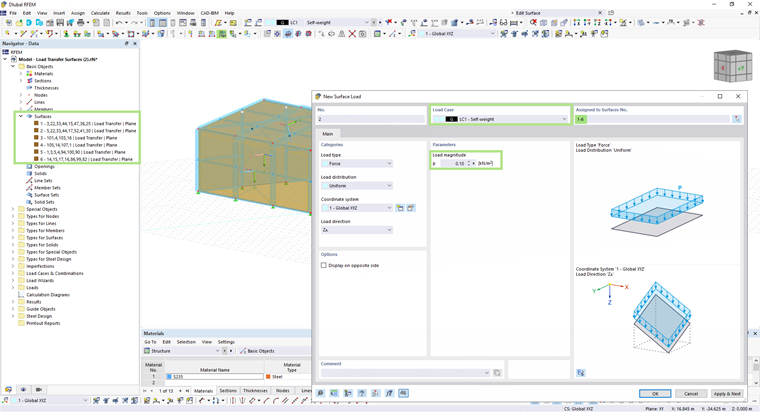

Использование поверхности для передачи нагрузки показано на примере стальной конструкции цеха, в котором, помимо конструктивных элементов, необходимо учесть нагрузку от облицовки 0,10 кН/м². Для этого для кровли и фасада задаются отдельные поверхности передачи нагрузки, по одной для каждой стороны. Это сделано, как показано на рисунке 3; то есть, путем создания новой поверхности передачи нагрузки для каждой области погрузки. На рисунке 4 показано, каким образом к этим поверхностям приложена нагрузка.
Направление передачи нагрузки

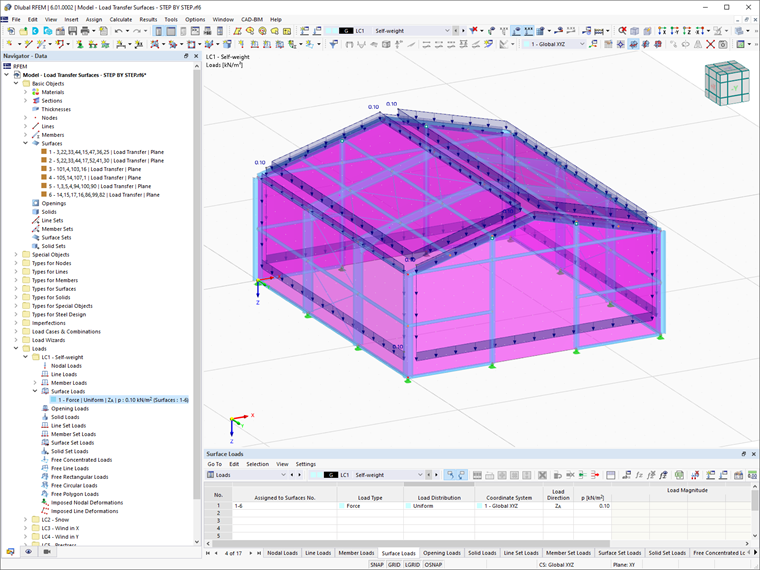

Облицовка отображается как новые нагрузки на поверхность, как показано на рисунке 5. Передача нагрузки зависит от направления передачи нагрузки и может отображаться отдельно на каждом стержне, как показано на рисунке 6.
Приложение снеговых и ветровых нагрузок через поверхности передачи нагрузки
Как указано, преимущество приложения нагрузок через поверхности для передачи нагрузки заключается в возможности приложения нагрузок с использованием той же поверхности в других случаях нагружения. Чтобы продемонстрировать это, применим те же поверхности для передачи снеговой и ветровой нагрузки.

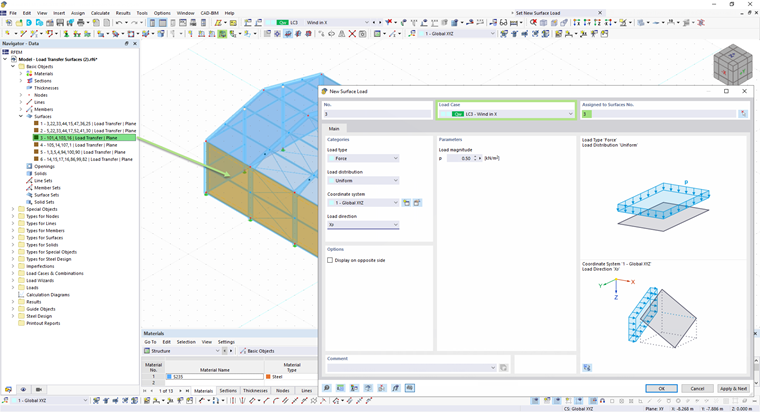

Как показано на изображениях 7 и 8, нагрузку можно назначить аналогичным, но более простым способом, поскольку поверхности для передачи нагрузки уже доступны и нет необходимости определять их снова.
Заключение
Наконец, можно сделать вывод, что поверхности для передачи нагрузки - это полезная функция в программе RFEM 6, которая позволяет учитывать нагрузки от поверхностей, которые не были смоделированы. Их эффективность связана с тем, что одну и ту же поверхность для передачи нагрузок можно применить для приложения различных нагрузок без необходимости ее повторного ввода.
