Korzystanie z powierzchni typu "Przenoszenie obciążenia" w programie RFEM 6

W tym artykule wyjaśniono zastosowanie powierzchni z typem sztywności "Przenoszenie obciążenia" w programie RFEM 6. Pokazano również praktyczny przykład, w którym można zademonstrować, jak na stalową halę można oddziaływać ciężarem własnym, śniegiem i wiatrem.

Przyłożenie obciążenia w RFEM 6

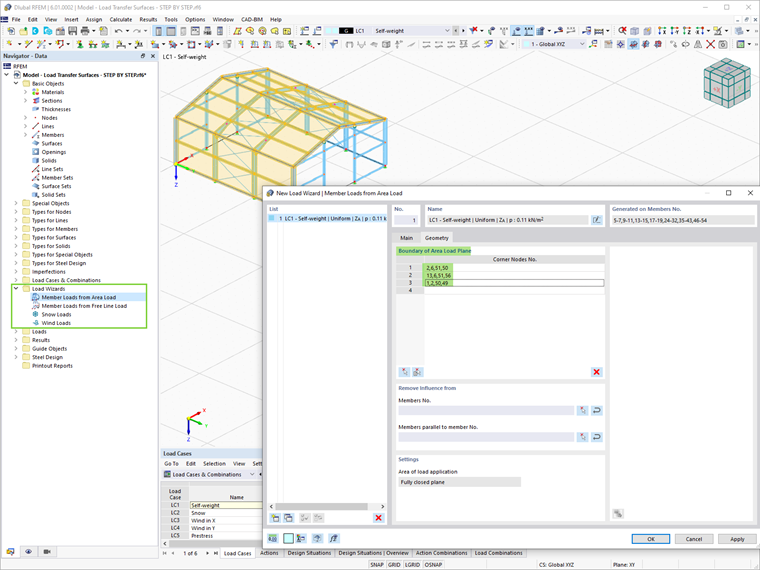

Zasadniczo przyłożenie obciążeń w programie RFEM 6 jest ułatwione dzięki kreatorom obciążeń. Narzędzia te pomagają w generowaniu obciążeń śniegiem, wiatrem i prętami z obciążenia powierzchniowego lub liniowego poprzez zdefiniowanie parametrów obciążenia i przypisanego przypadku obciążenia. Jak pokazano na rys. 1, należy również zdefiniować płaszczyznę obciążenia.

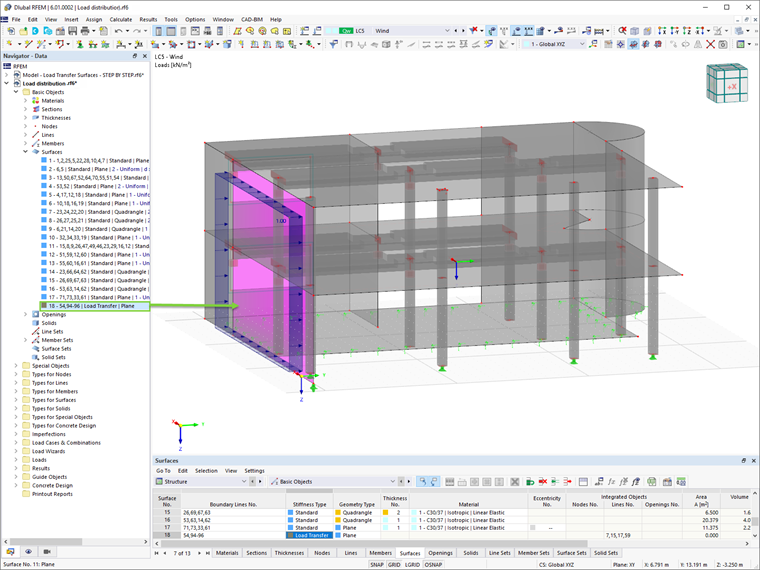

Program RFEM 6 oferuje inne podejście do prostego przykładania obciążeń, tworząc powierzchnię z przenoszeniem obciążeń jako typem sztywności. Jak pokazano na rysunku 2, tworzona jest nowa powierzchnia bez grubości i z unikalną funkcją przenoszenia obciążeń.

Powierzchnia ta nie ma wpływu na konstrukcję i może być używana do uwzględniania obciążeń od powierzchni, które nie zostały zamodelowane (na przykład konstrukcje elewacji, powierzchnie szklane, trapezowe przekroje dachu itp.).

W przeciwieństwie do kreatorów obciążeń, w których obszar obciążenia należy zdefiniować za każdym razem, gdy wprowadzane jest nowe obciążenie, powierzchnia przenoszenia obciążeń może być używana wielokrotnie dla różnych zastosowań obciążeń. Mówiąc dokładniej, podejście to umożliwia przypisanie różnych obciążeń powierzchniowych za pomocą jednej powierzchni przenoszenia obciążeń.

Praktyczny przykład zastosowania powierzchni przenoszącej obciążenia

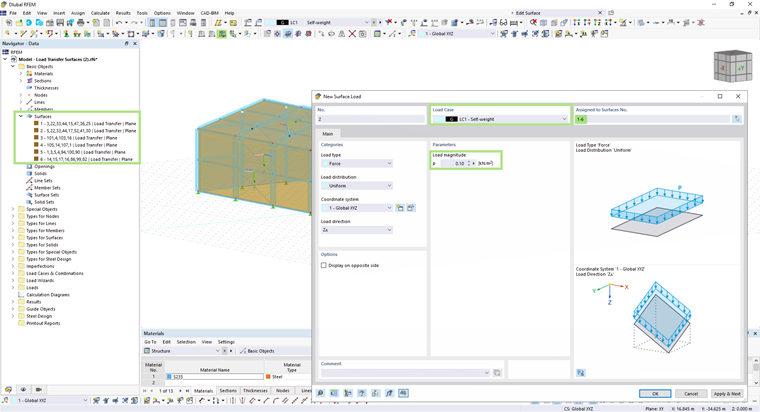

Zastosowanie powierzchni przenoszenia obciążeń przedstawiono na przykładzie hali stalowej, gdzie oprócz elementów konstrukcyjnych należy uwzględnić również okładzinę o przekroju 0,10 kN/m². W tym celu dla dachu i elewacji definiowane są oddzielne powierzchnie przenoszenia obciążeń, po jednej dla każdej strony. Odbywa się to tak, jak pokazano na rysunku 3; oznacza to utworzenie nowej powierzchni przenoszenia obciążenia dla każdego obszaru obciążenia. Rysunek 4 pokazuje, w jaki sposób obciążenie jest przykładane do tych powierzchni.

Obciążenie kierunku przenoszenia

Okładzina jest wyświetlana jako nowe obciążenia powierzchniowe, jak pokazano na rys. 5. Przenoszenie obciążenia zależy od kierunku przenoszenia obciążenia i może być wyświetlane osobno dla każdego pręta, jak pokazano na rysunku 6.

Przykładanie obciążeń śniegiem i wiatrem poprzez powierzchnie przenoszące obciążenia

Jak wspomniano, zaletą przyłożenia obciążeń poprzez powierzchnie przenoszenia obciążeń jest możliwość przykładania obciążeń przy użyciu tej samej powierzchni w innych przypadkach obciążeń. Aby to zademonstrować, te same powierzchnie przenoszenia obciążeń zostaną użyte do przyłożenia śniegu i wiatru.

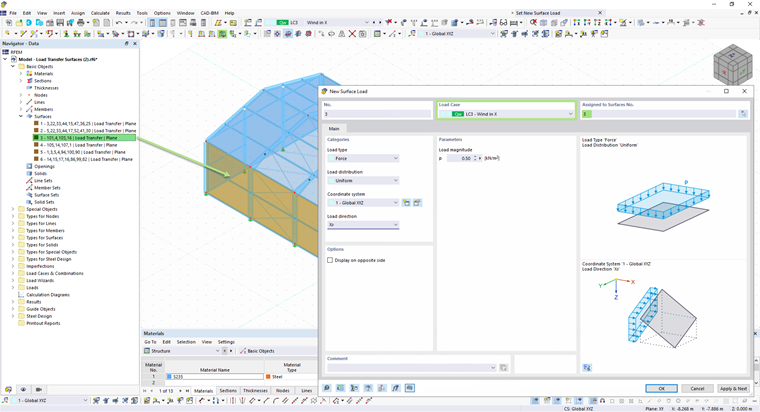

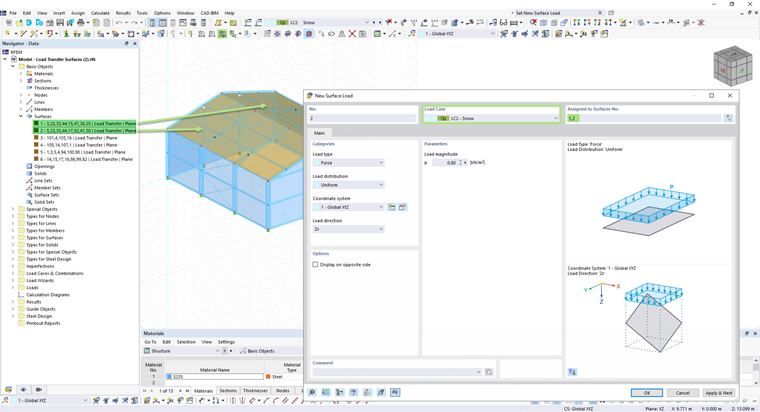

Jak pokazano na rysunkach 7 i 8, obciążenie można przypisać w podobny, ale prostszy sposób, ponieważ powierzchnie przenoszenia obciążeń są już dostępne i nie ma potrzeby ich ponownego definiowania.

Uwagi końcowe

Na koniec można stwierdzić, że powierzchnie przenoszenia obciążeń są korzystną cechą programu RFEM 6, która umożliwia uwzględnienie obciążeń od powierzchni, które nie zostały zamodelowane. Ich efektywność związana jest z faktem, że ta sama powierzchnia przenoszenia obciążeń może być wykorzystana do przyłożenia różnych obciążeń bez konieczności przedefiniowania powierzchni.


Autor

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne dla klientów firmy Dlubal.
