Použití plochy pro přenos zatížení v programu RFEM 6

V tomto příspěvku vysvětlíme použití ploch s typem tuhosti Přenos zatížení v programu RFEM 6. Na příkladu z praxe předvedeme zatížení ocelové haly vlastní tíhou, sněhem a větrem.

Aplikace zatížení v programu RFEM 6

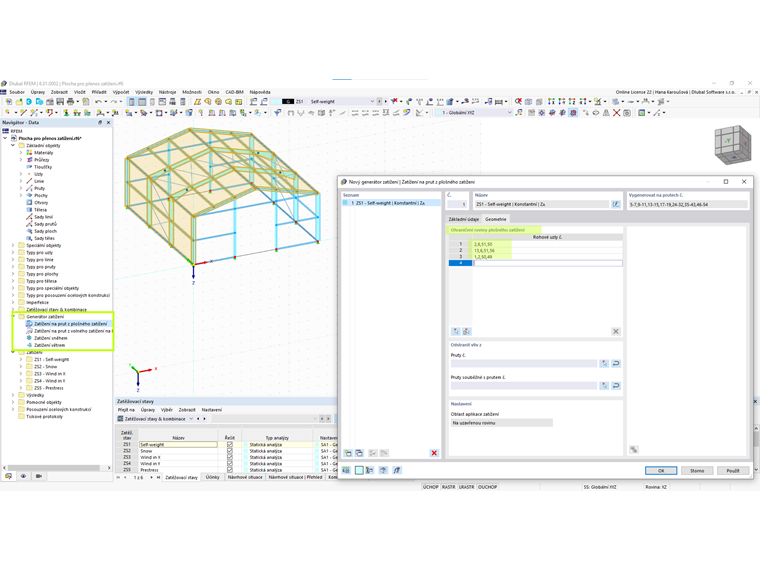

Obecně je aplikace zatížení v programu RFEM 6 usnadněna generátory zatížení. Tento nástroj podporuje generování zatížení sněhem, větrem a konverzi plošného nebo volného liniového zatížení na zatížení na pruty zadáním parametrů zatížení a přiřazením zatěžovacího stavu. Jak je vidět na obrázku 1, musí být také definována rovina zatížení.

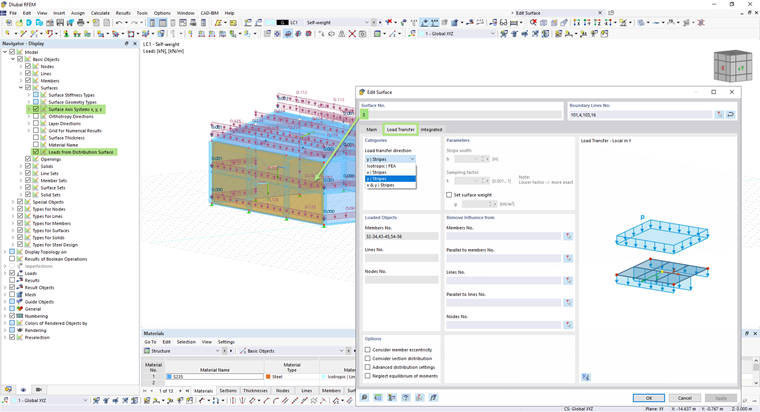

RFEM 6 nabízí ještě jiný přístup pro jednoduché zadání zatížení vytvořením plochy přenášející zatížení pomocí zadání typu tuhosti. Jak je znázorněno na obrázku 2, vytvoří se nová plocha bez tloušťky a s jedinou funkcí přenášet zatížení.

Tato plocha nemá žádný statický účinek a lze ji použít pro zohlednění zatížení z nemodelovaných ploch (např. fasádních konstrukcí, skleněných ploch, střešních trapézových profilů atd.).

Na rozdíl od generátorů zatížení, u kterých je třeba u každého nového zatížení znovu definovat zatěžovací plochu, plocha s typem tuhosti přenos zatížení lze použít opakovaně pro různá zatížení. Přesněji řečeno, tento přístup umožňuje přiřadit různá zatížení na plochu pomocí jediné plochy pro přenos zatížení.

Praktický příklad použití plochy pro přenos zatížení

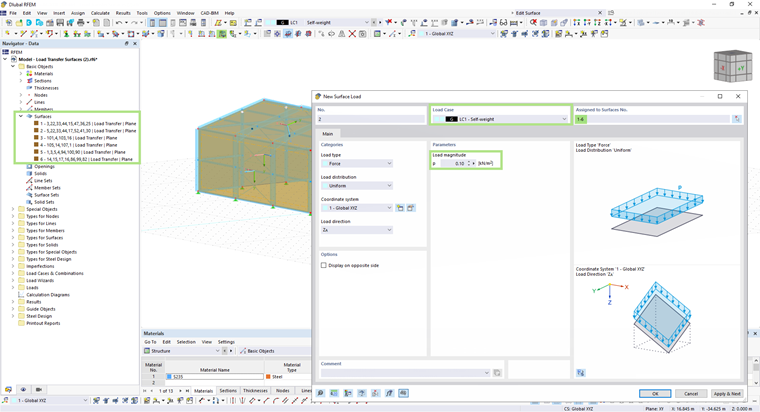

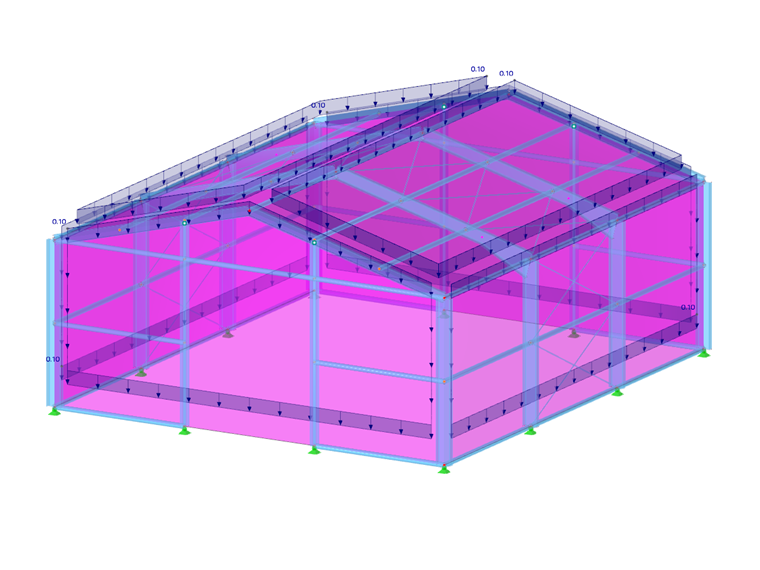

Použití plochy pro přenos zatížení bude předvedeno na ocelové hale, kde se kromě konstrukčních prvků musí zohlednit zatížení 0,10 kN/m² opláštěním. Pro tento účel jsou pro střechu a fasádu definovány samostatné plochy pro přenos zatížení, po jedné pro každou stranu. Toho se dosáhne, jak je znázorněno na obrázku 3, vytvořením nové plochy pro přenos zatížení pro každou zatěžovanou plochu. Obr. 4 ukazuje, jak na tyto plochy zatížení působí.

Směr přenosu zatížení

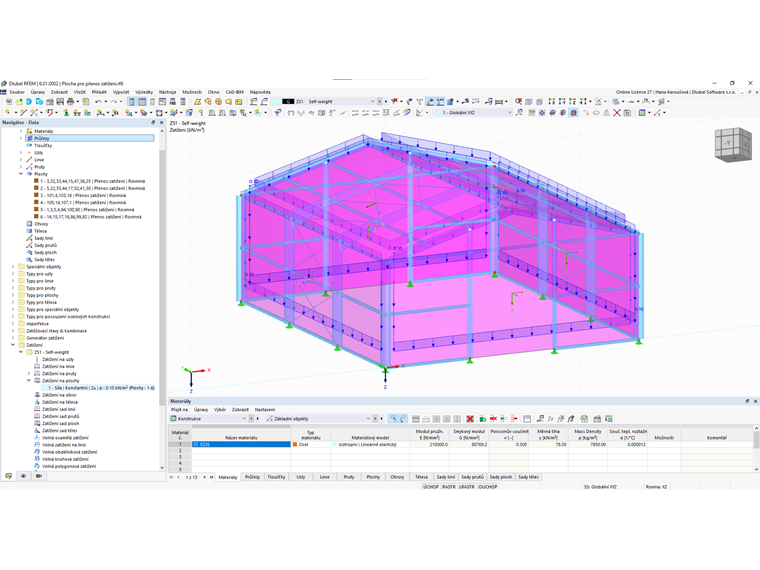

Opláštění se zobrazí jako nové zatížení na plochu, jak je znázorněno na obrázku 5. Přenos zatížení závisí na směru přenosu zatížení a lze ho zobrazit zvlášť na každém prutu, jak je znázorněno na obrázku 6.

Aplikace zatížení sněhem a větrem pomocí plochy pro přenos zatížení

Jak jsme již zmínili, výhodou působení zatížení pomocí plochy pro přenos zatížení je možnost aplikovat zatížení na stejnou plochu v jiných zatěžovacích stavech. Na ukázku budou použity pro zatížení sněhem a větrem stejné plochy pro přenos zatížení.

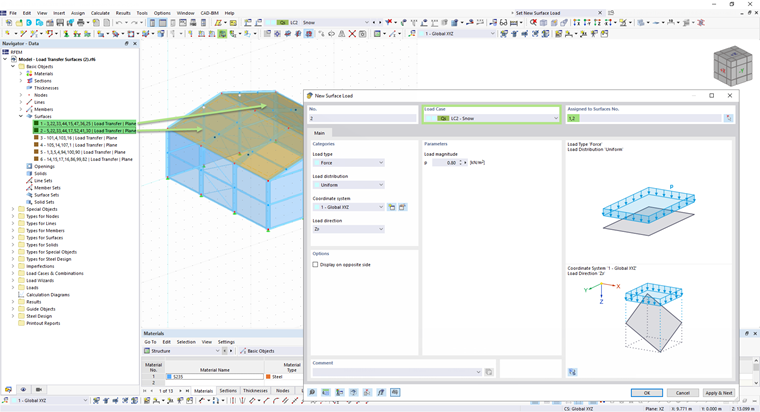

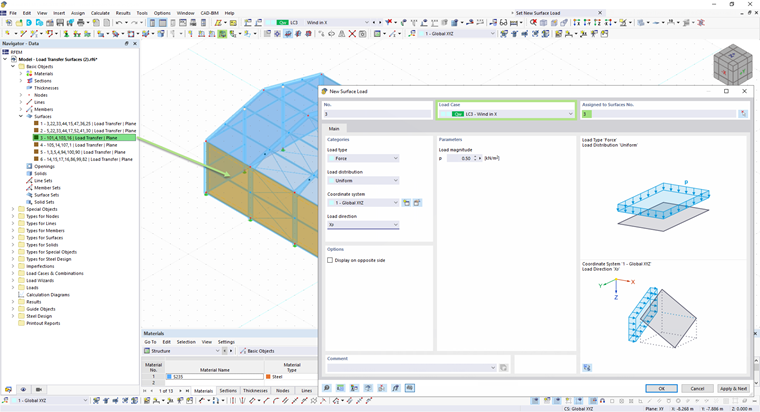

Jak je znázorněno na obrázku 7 a obrázku 8, přiřazení zatížení lze provést podobným, ale jednodušším způsobem, protože plochy pro přenos zatížení jsou již k dispozici a není třeba je znovu definovat.

Závěrečné poznámky

Závěrem lze shrnout, že plochy pro přenos zatížení jsou v programu RFEM 6 účelnou funkcí, která umožňuje zohlednit zatížení z ploch, aniž by bylo nutné je modelovat. Jejich efektivnost je daná tím, že pro aplikaci různých zatížení lze použít stejnou plochu pro přenos zatížení bez jejího opětovného zadávání.


Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.
