Расчет сложных конструкций методом конечных элементов обычно выполняется для всей модели. Однако возведение таких конструкций это процесс с несколькими стадиями, в котором окончательная форма здания создается путем объединения отдельных конструктивных компонентов. Во избежание ошибок при расчёте всей модели, необходимо учитывать влияние процесса строительства. В RFEM 6 это стало возможным благодаря аддону Расчёт стадий строительства (CSA).

Процесс строительства

Окончательная форма конструкции достигается путем добавления конструктивных элементов к сооружению в последовательных этапах. Это называется процессом строительства, который определяет, какие элементы будут активными на определенном этапе строительства.

В дополнение к собственному весу отдельных конструктивных элементов, которые добавляются на соответствующей стадии строительства, конструкция или элементы могут подвергаться нагрузкам вследствие воздействия окружающей среды и применения определенного метода строительства. Поэтому необходимо учитывать и применять как нагрузки от собственного веса, так и ограниченные по времени нагрузки. Кроме того, нагрузки, действующие на конструкцию или отдельные элементы в процессе строительства, приводят к деформациям, которые также необходимо учесть. Пренебрежение влиянием стадий строительства может привести к ошибкам при расчёте общей модели.

Аддон Расчет стадий строительства (CSA) в RFEM 6

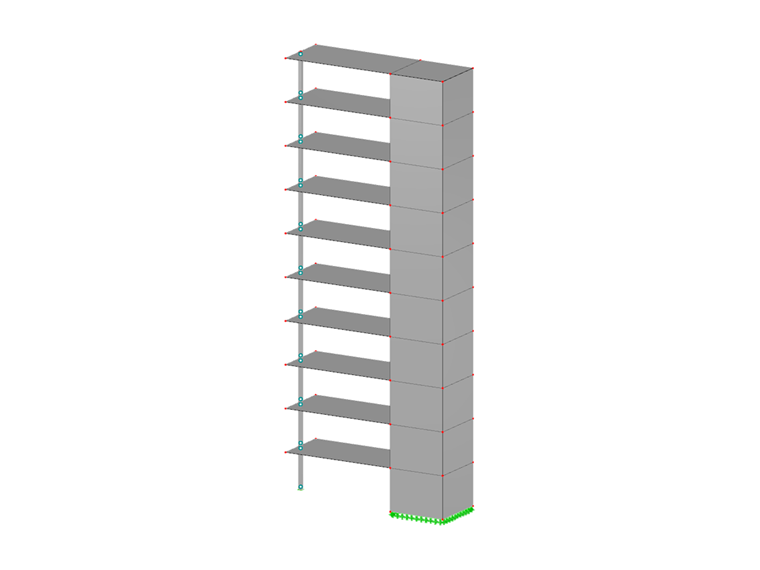

В RFEM 6 содержится аддон Расчет стадий строительства (CSA) для учета процесса возведения конструкций (стержневых, поверхностных и твердотельных). Это идеальный инструмент для отображения отдельных этапов строительства и анализа конструкции перед ее расчетом (рисунок 1).

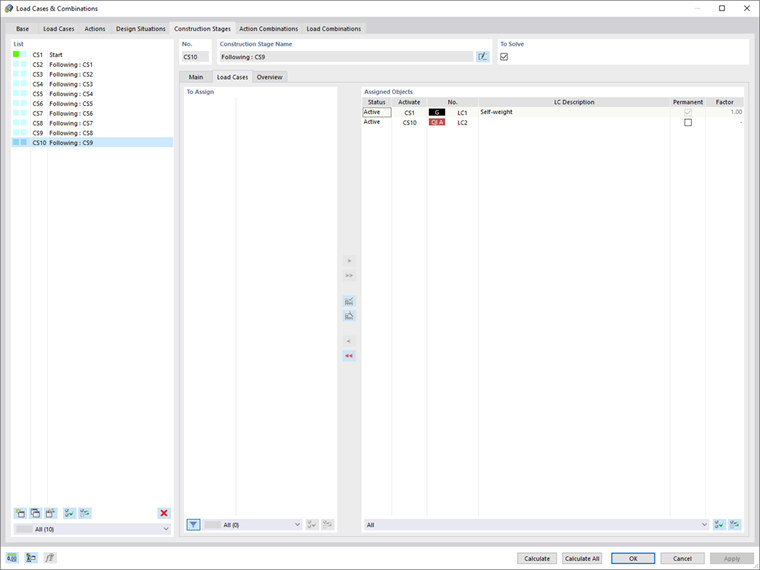

Стадии строительства можно легко задать через присвоение отдельных конструктивных элементов и загружений соответствующим стадиям строительства (рисунок 2). Стержневые, плоскостные и твердотельные элементы, а также их свойства (например, стержневые и линейные шарниры, степени свободы опор и т.д.) могут быть добавлены, удалены, изменены и заново активированы. Таким образом, в RFEM 6 с помощью аддона CSA можно легко смоделировать изменения конструкции, выполняемые, например, при последовательной заливке мостовых балок или осадке колонн. С помощью этого аддона можно также включить в расчет нелинейные эффекты, такие как выход из работы растянутых стержней и нелинейные опоры.

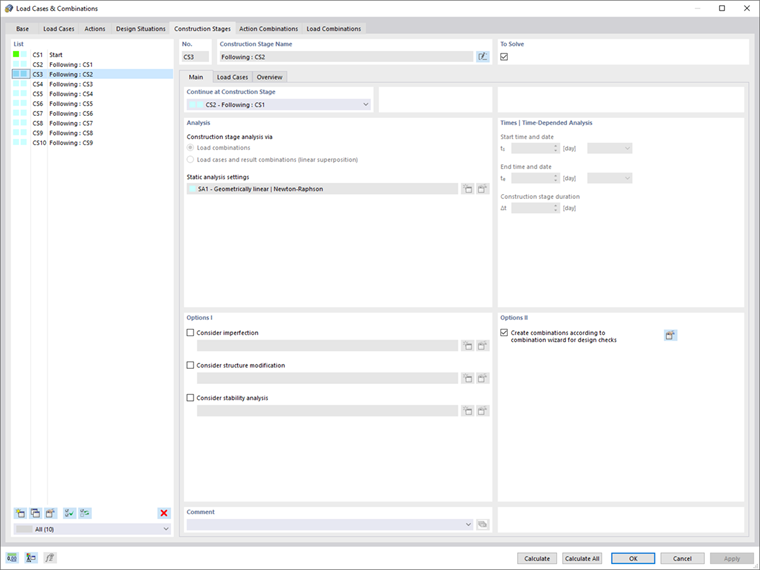

Аддон Расчёт стадий строительства позволяет пользователю задавать конкретные параметры расчёта, как показано на Рисунке 3. С помощью комбинаторики можно выполнить наложение постоянных и переменных нагрузок в сочетаниях нагрузок. Например, можно определить максимальные внутренние силы для различных положений крана или учесть временные монтажные нагрузки, действующие только на одной стадии строительства.

Расчет основан на сравнении различий результирующей геометрии идеальной системы и системы, деформированной на предыдущем этапе строительства. Таким образом, последующий этап строительства опирается на конструктивную систему предыдущего этапа строительства.

Результаты

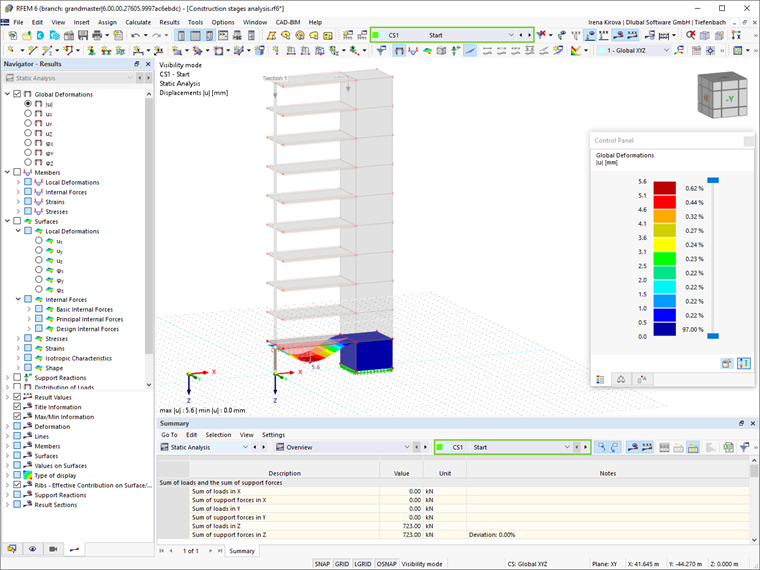

После выполнения расчета результаты отображаются как в цифровом, так и в графическом виде для отдельных стадий строительства (рисунок 4). Стадии строительства можно учесть в комбинаторике, а также включить в расчет. Кроме того, все конструктивные данные и данные о нагрузках для каждого этапа строительства можно задокументировать и экспортировать в протокол результатов.

Заключительные замечания

RFEM 6 содержит аддон Расчет этапов строительства (CSA) для учета процесса строительства конструкций (т. е. для отображения отдельных этапов строительства и анализа конструкции перед статическим расчетом). Конструктивные элементы и загружения можно легко назначить соответствующему этапу. Конструктивные изменения можно смоделировать путем добавления, удаления, изменения и повторной активации элементов и их свойств.

Возможность автоматической и ручной комбинаторики для сочетаний нагрузок на отдельных этапах строительства позволяет учитывать монтажные нагрузки, монтажные краны и т.д. Адддон также позволяет учесть нелинейные воздействия (нелинейные опоры, выход из работы растянутых стержней и т.д.), а также взаимодействие с другими аддонами.

Результаты для отдельных стадий строительства могут быть отображены как графически, так в виде таблиц и экспортированы в протокол результатов. Этапы строительства могут быть учтены в комбинаторике и далее включены в расчет.
