Uwzględnienie etapów budowy w programie RFEM 6

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Obliczenia złożonych konstrukcji za pomocą oprogramowania do obliczeń elementów skończonych zazwyczaj przeprowadzane są na całym modelu. Jednak wznoszenie takich konstrukcji jest procesem wieloetapowym, w którym stan końcowy budynku uzyskuje się poprzez połączenie poszczególnych elementów. Aby uniknąć błędów przy obliczaniu całego modelu, należy uwzględnić wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe dzięki Analizie etapów budowy (CSA).

Proces budowlany

Stan końcowy konstrukcji osiągany jest poprzez dodawanie elementów konstrukcyjnych w kolejnych etapach budowy. Ten tak zwany proces konstrukcyjny określa, które elementy są aktywne na jakim etapie budowy.

Oprócz ciężaru własnego poszczególnych elementów konstrukcyjnych na danym etapie budowy, wpływy środowiska i metody budowy mogą być narażone na obciążenia dla konstrukcji lub jej poszczególnych części. Z tego względu należy uwzględnić i wprowadzić do gruntu zarówno ciężar własny, jak i obciążenia ograniczone w czasie. Ponadto obciążenia konstrukcji lub jej poszczególnych elementów, związane z procesem budowlanym, powodują deformacje, które również należy uwzględnić. Pominięcie wpływu procesu konstrukcyjnego może prowadzić do błędów w obliczeniach ogólnych modeli.

Analiza etapów budowy (CSA) w RFEM 6

W programie RFEM 6 dostępne jest rozszerzenie Analiza etapów budowy (CSA) i służy do uwzględniania procesu budowy konstrukcji (konstrukcje prętowe, powierzchniowe i bryłowe). Idealnie nadaje się do zobrazowania poszczególnych etapów budowy i analizy konstrukcji aż do obliczeń (rysunek 1).

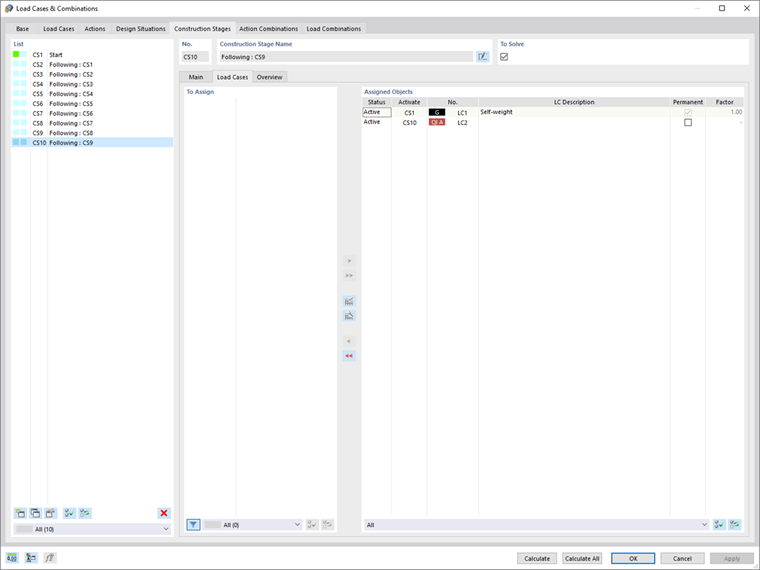

Etapy budowy można łatwo zdefiniować, przypisując poszczególne elementy i przypadki obciążeń do odpowiednich etapów budowy (rysunek 2). Elementy prętowe, powierzchniowe i bryłowe oraz ich właściwości (np. przeguby prętowe i liniowe, stopnie swobody dla podpór itp.) można dodawać, usuwać, modyfikować i reaktywować. Dzięki temu zmiany konstrukcyjne, takie jak zmiany, które zachodzą podczas iniekcji dźwigarów mostowych lub osiadania słupów, można łatwo zamodelować w programie RFEM 6 z rozszerzeniem CSA. Dzięki temu rozszerzeniu można uwzględniać również efekty nieliniowe, takie jak uszkodzenie prętów rozciąganych i nieliniowych podpór.

Rozszerzenie Analiza etapów budowy umożliwia użytkownikowi ustawienie określonych opcji analizy, jak pokazano na rysunku 3. Za pomocą kombinatoryki można sumować obciążenia stałe i przejściowe w kombinacjach obciążeń. Na przykład, możliwe jest określenie maksymalnych sił wewnętrznych dla różnych położeń dźwigu lub uwzględnienie tymczasowych obciążeń montażowych występujących tylko w jednym etapie budowy.

Obliczenia opierają się na porównaniu powstałych różnic w geometrii układu idealnego z układem zdeformowanym na poprzednim etapie budowy. Tym samym, kolejny etap budowy rozbudowuje układ konstrukcyjny poprzedniego etapu budowy.

Wyniki

Wreszcie, wyniki są dostępne numerycznie i graficznie w postaci poszczególnych etapów budowy (rysunek 4). Etapy budowy można uwzględnić w kombinatoryce, a także uwzględnić w projekcie. Dodatkowo można udokumentować wszystkie dane konstrukcyjne i dotyczące obciążeń dla każdego etapu budowy i eksportować je do protokołu wydruku.

Uwagi końcowe

Program RFEM 6 oferuje rozszerzenie Analiza etapów budowy (CSA) do rejestrowania poszczególnych etapów budowy i przeprowadzania analizy statyczno-wytrzymałościowej. Elementy składowe, ale także przypadki obciążeń można łatwo przydzielać do odpowiedniego stanu. W rzeczywistości zmiany konstrukcyjne można modelować poprzez dodawanie, usuwanie, modyfikowanie i reaktywację elementów i ich właściwości.

Opcja automatycznej i ręcznej kombinacji obciążeń na poszczególnych etapach budowy pozwala na uwzględnienie obciążeń montażowych, montażowych dźwigów itp.), a także interakcję z innymi dodatkami.

Wyniki poszczególnych etapów budowy można wyświetlać graficznie, w tabelach oraz eksportować do protokołu wydruku. Etapy budowy można uwzględnić w kombinatoryce, a także podczas wymiarowania.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.

Słowa kluczowe

Etap montażu Analiza etapu budowy
