Considerazione delle fasi costruttive in RFEM 6

Articolo tecnico sul tema Analisi strutturale con Dlubal Software

  • Knowledge Base

Articolo tecnico

Il calcolo di strutture complesse mediante il software di analisi degli elementi finiti viene generalmente eseguito sull'intero modello. Tuttavia, la costruzione di tali strutture è un processo eseguito in più fasi in cui lo stato finale dell'edificio è raggiunto combinando le parti strutturali separate. Per evitare errori nel calcolo dei modelli completi, è necessario considerare l'influenza del processo di costruzione. In RFEM 6, ciò è possibile utilizzando l'add-on Analisi delle fasi costruttive (CSA).

Il processo costruttivo

Lo stato finale della costruzione si ottiene aggiungendo elementi strutturali alla struttura nelle fasi successive. Questo è chiamato processo costruttivo e determina quali parti strutturali sono attive in ogni fase costruttiva.

Oltre al peso proprio dei singoli elementi strutturali che sono attivi nella fase costruttiva specifica, la struttura o le sue singole parti possono anche essere soggette a carico dovuto alle condizioni ambientali e al metodo di costruzione stesso. Pertanto, sia il peso proprio che i carichi limitati nel tempo devono essere considerati e implementati nel terreno. Inoltre, il carico associato alla struttura o alle sue singole parti durante il processo di costruzione determina spostamenti generalizzati che devono essere presi in considerazione. Trascurare l'influenza del processo di costruzione può portare a errori nel calcolo dei modelli complessivi.

Add-on Analisi delle fasi costruttive (CSA) in RFEM 6

RFEM 6 offre l'add-on Analisi delle fasi costruttive (CSA) per considerare il processo di costruzione di edifici (aste, superfici e strutture solide). È uno strumento eccellente per visualizzare le singole fasi della costruzione e analizzare la struttura fino al punto della verifica strutturale (fig. 1).

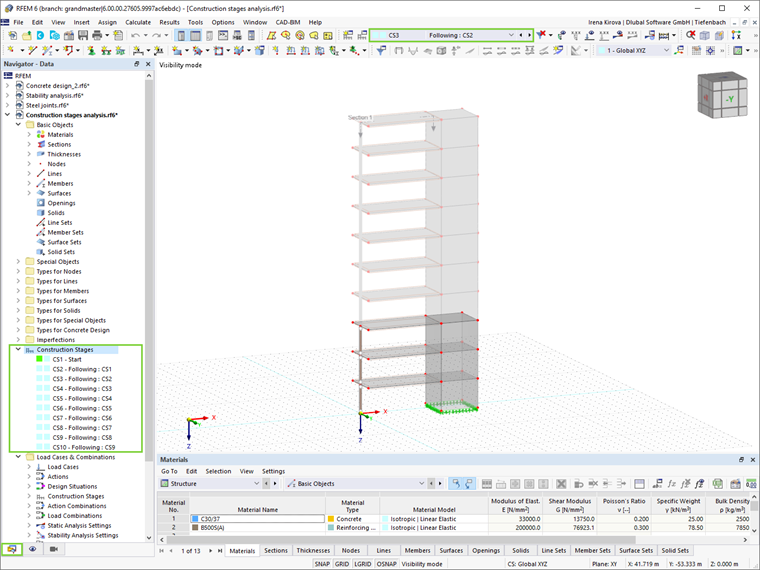

Le fasi costruttive possono essere definite facilmente assegnando le singole componenti strutturali e i casi di carico alle fasi corrispondenti (fig. 2). Aste, superfici e elementi solidi, nonché le loro proprietà (ad esempio, cerniere di aste, gradi di libertà per i vincoli esterni, ecc.) possono essere aggiunti, rimossi, modificati e riattivati. Quindi, le modifiche strutturali (come quelle che si verificano quando le travi del ponte sono iniettate successivamente o quando sono posate le colonne) possono essere facilmente modellate in RFEM 6 utilizzando l'add-on CSA. Questo add-on offre anche la possibilità di considerare gli effetti non lineari come la rottura dell'asta tesa e i vincoli esterni non lineari.

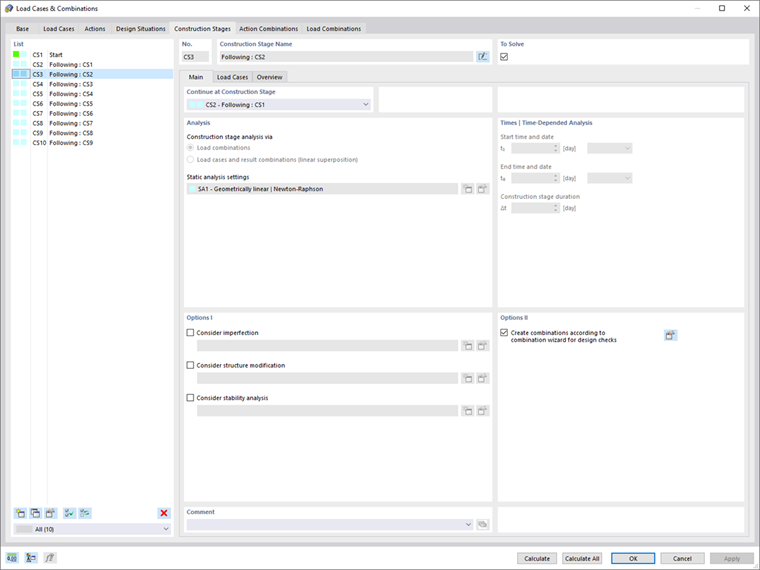

L'add-on Analisi delle fasi costruttive consente all'utente di impostare opzioni di analisi specifiche come mostrato nell'immagine 3. Per mezzo della combinatoria, carichi permanenti e variabili possono essere sovrapposti in combinazioni di carico. Ad esempio, è possibile determinare le forze interne massime di diverse posizioni della gru o considerare i carichi temporanei di montaggio disponibili in una sola fase costruttiva.

Il calcolo si basa sul confronto tra le differenze geometriche risultanti del sistema ideale e il sistema strutturale deformato a causa della fase costruttiva precedente. In questo modo, la fase costruttiva successiva si basa sul sistema strutturale associato alla fase costruttiva precedente.

Risultati

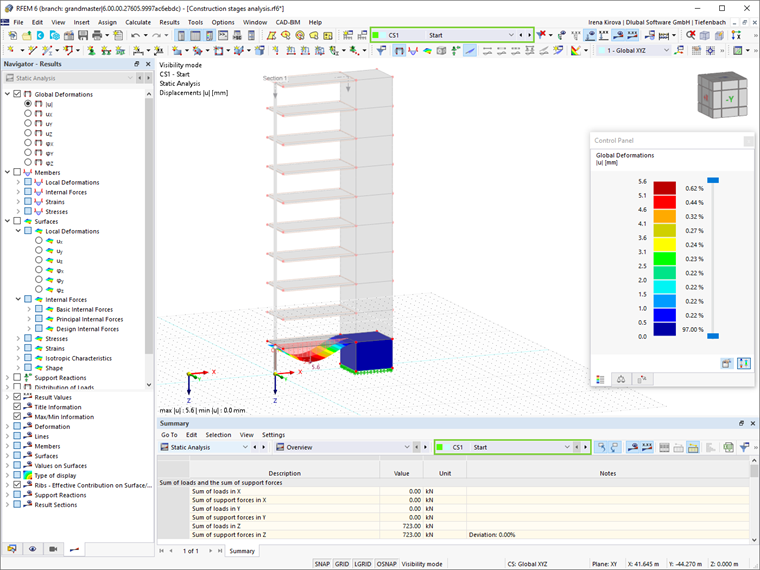

Infine, i risultati in termini di singole fasi costruttive sono disponibili sia numericamente che graficamente (fig.4). Le fasi costruttive possono essere considerate nella combinatoria e incluse anche nella verifica. Inoltre, tutti i dati della strutturali e dei carichi per ogni fase costruttiva possono essere documentati ed esportati nella relazione di calcolo.

Osservazioni finali

L'add-on Analisi delle fasi costruttive (CSA) è offerto in RFEM 6 per tenere conto del processo di costruzione delle strutture (cioè, per visualizzare le singole fasi costruttive e analizzare la struttura fino al punto della verifica strutturale). Le componenti strutturali ed i casi di carico possono essere assegnati facilmente alla fase corrispondente. Infatti, le modifiche strutturali possono essere modellate aggiungendo, rimuovendo, modificando e riattivando sia gli elementi che le loro proprietà.

La possibilità di creare combinatorie automatiche e manuali con le combinazioni di carico nelle singole fasi costruttive consente di considerare i carichi di montaggio, il montaggio di gru, ecc. L'add-on consente anche di considerare gli effetti non lineari (ad esempio, vincoli esterni non lineari, rottura dell'asta in trazione, ecc..), nonché l'interazione con altri add-on.

I risultati delle singole fasi costruttive possono essere visualizzati sia in forma grafica che tabellare e possono essere esportati nella relazione di calcolo. Le fasi costruttive possono essere considerate nella combinatoria e possono essere ulteriormente incluse nella verifica.

Autore

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing e assistenza clienti

La Sig.ra Kirova è responsabile della creazione di articoli tecnici e fornisce supporto tecnico ai clienti Dlubal.

Parole chiave

Fase costruttiva Analisi delle fasi costruttive
