在 RFEM 6 中考虑施工阶段

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

使用有限元软件计算复杂结构时,通常是对整个模型进行计算。 然而,这种结构的建造是一个多步骤的过程,其中通过组合各个部分来达到建筑物的最终状态。 为了避免在整个模型计算时出现误差,必须考虑施工过程的影响。 在 RFEM 6 中可以通过施工阶段分析 (CSA) 来实现。

施工过程

结构的最终状态是通过在后续施工阶段添加结构构件来实现的。 这个所谓的构造过程决定了在哪个构造阶段哪些组件是有效的。

除了在各个施工阶段起作用的单个结构构件的自重外,环境和施工方法还可能受到结构或其单个部件的荷载的影响。 因此,土中应同时考虑时限荷载和自重荷载。 此外,在施工过程中作用在结构或其各个构件上的荷载也会导致变形。 如果忽略施工过程的影响,可能会导致整体模型计算出现错误。

RFEM 6 中的施工阶段分析(CSA)

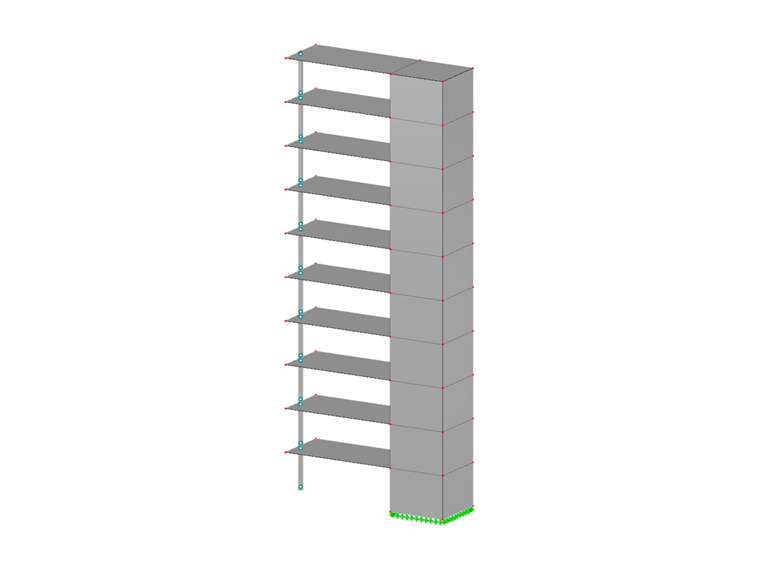

RFEM 6 中的施工阶段分析 (CSA) 模块用于考虑结构的施工过程(杆件、面和实体结构)。 它非常适用于显示各个施工阶段,以及进行结构分析和设计(图 1)。

通过将各个构件和荷载工况分配到相应的施工阶段,可以很容易地定义施工阶段(图 2)。 可以对杆件、面和实体单元及其属性(例如杆件铰和线铰,支座自由度等)进行添加、删除、修改和重新激活。 因此,结构变化,例如在桥梁梁的连续灌浆或柱子下沉过程中发生的变化,都可以在 RFEM 6 中通过 CSA 模块轻松建模。 使用这个模块,您还可以考虑非线性效应,例如受拉杆件失效和非线性支座。

用户可以使用模块施工阶段分析设置具体的分析选项,如图 3 所示。 通过组合计算,永久和非永久荷载可以叠加在荷载组合中。 例如可以确定吊车不同位置的最大内力,或者可以只考虑一个施工阶段的临时装配荷载。

该计算是基于将理想体系的几何形状差异与在之前的施工阶段变形的体系进行比较。 因此,后续的施工阶段都是在上一个施工阶段的结构体系基础上进行的。

结果输出

最后,计算结果可以各个施工阶段的数值和图形方式显示(图 4)。 施工阶段可以在组合计算中考虑,也可以包含在设计中。 此外,每个施工阶段的所有结构和荷载数据都可以存档并导出到打印报告中。

结束语

RFEM 6 提供了施工阶段分析 (CSA) 模块,用于记录各个施工阶段并进行结构分析。 构件以及荷载工况可以很容易地分配到相应的状态。 事实上,可以通过添加、删除、修改和重新激活单元及其属性来对结构的变化进行建模。

通过在各个施工阶段选择自动和手动荷载组合,您可以考虑装配荷载、起重机的装配等)以及与其他模块的相互作用。

各个施工阶段的结果都可以图形和表格显示,并导出到打印报告中。 施工阶段可以在组合计算中考虑,并进一步包含在设计中。

作者

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

营销和客户支持

Kirova女士负责撰写技术文章,并为Dlubal客户提供技术支持。

关键词

施工阶段 施工阶段分析
