Поперечные элементы жёсткости в RFEM 6 и RSTAB 9

В этой статье показано, как задать различные типы поперечных элементов жёсткости в RFEM 6 и RSTAB 9. Также показано, как их учитывать при проектировании и расчёте стержней с 7 степенями свободы.

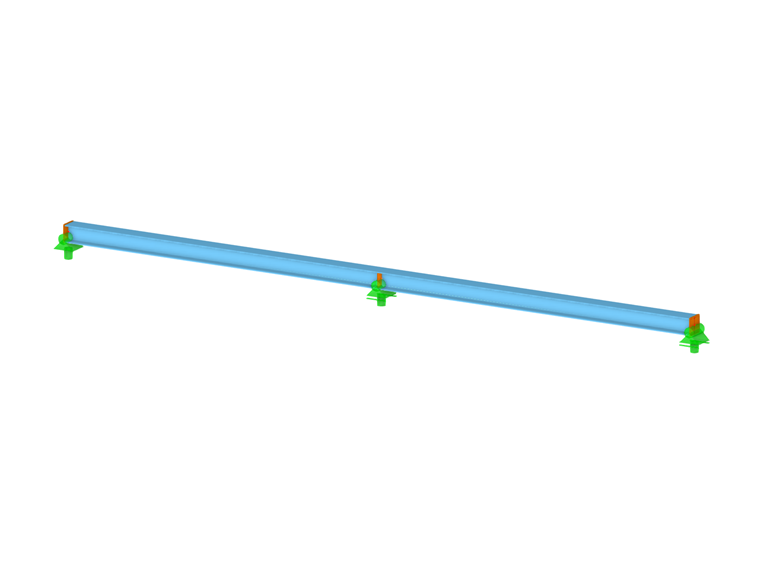

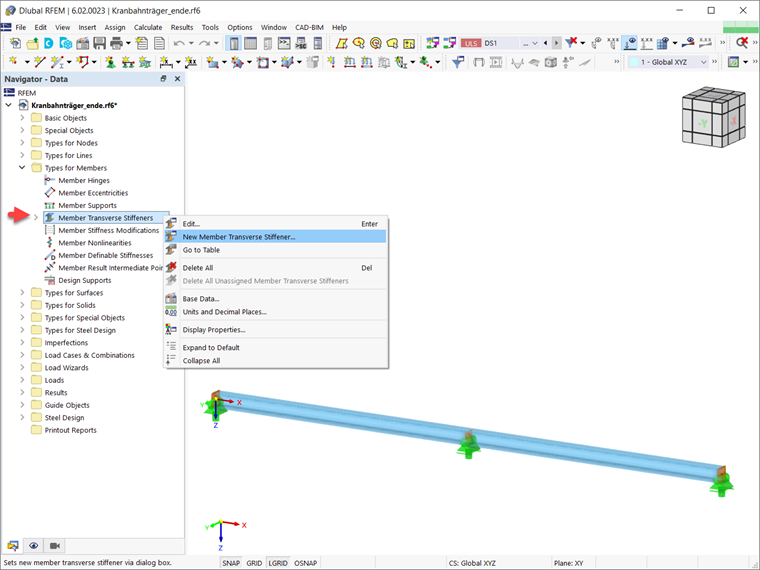

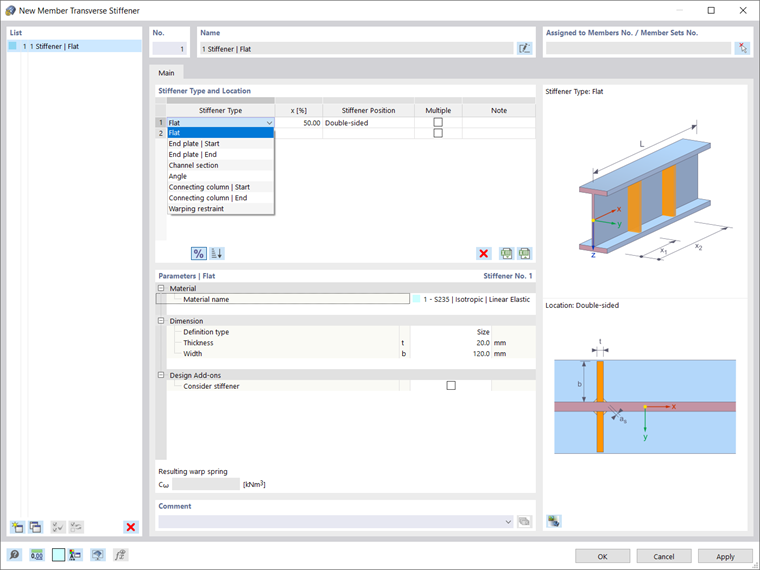

Для того, чтобы задать поперечные элементы жесткости стержня, откройте диалоговое окно «Новый поперечный элемент жесткости стержня». Это диалоговое окно включает в себя основные свойства для каждого типа элемента жесткости (рисунок 2). Сначала необходимо задать тип элемента жесткости. В настоящее время в программе содержатся следующие типы элементов: плоские элементы жесткости, торцевые пластины в начале и на конце стержня, швеллеры, угловые профили (соединение обеих стоек с усиленной стенкой), соединительные колонны в начале и на конце стержня, а также ограничения депланации.

Положение ребер жесткости можно задать с помощью абсолютных или относительных значений, которые можно легко переключать. Необходимо принять во внимание, что заданные положения относятся ко всем стержням, которым присвоены поперечные элементы жесткости. Если стержни имеют разную длину, то характеристики абсолютного и относительного положения различны. В этом случае автоматическое преобразование невозможно.

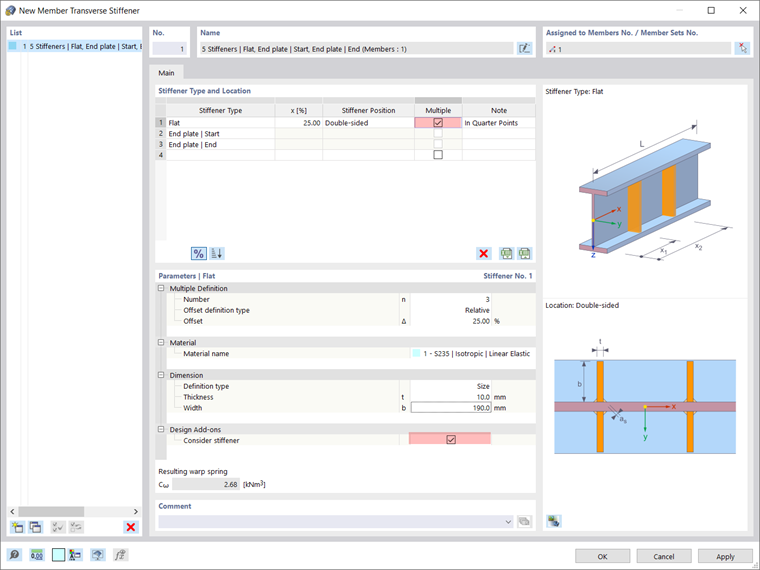

Флажок «несколько» позволяет добавить стержню несколько элементов жесткости того же типа (рисунок 3). Вы можете задать количество элементов жесткости и отступ в разделе «параметры» диалогового окна. В этом разделе также необходимо ввести данные о материале и размерах элемента жесткости.

Если вы активировали аддон для расчета (например, расчет стальных или алюминиевых конструкций), здесь также содержится флажок «Учитывать элемент жесткости». Установив этот флажок, вы можете включить элемент жесткости в соответствующий аддон. Следовательно, в расчете будут учитываться только поперечные элементы жесткости стержня, для которых установлен этот флажок.

Элементы жесткости стержней можно использовать для задания граничных условий депланации при расчете стержней с 7 степенями свободы. Депланация рассматривается как местная внутренняя сила стержня, поэтому нет необходимости задавать дальнейшие глобальные условия опирания. В программах RFEM 6 и RSTAB 9 для каждого типа поперечного элемента жесткости и заданного сечения автоматически рассчитывается результирующая пружина депланации. Обратите внимание на то, что отображаемая результирующая жесткость пружины депланации является исключительно информативной для расчета с применением поперечных элементов жесткости стержня.

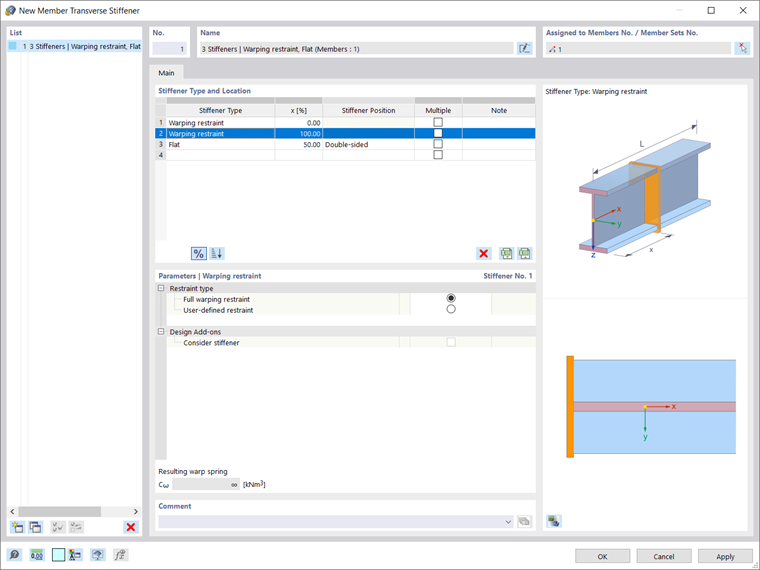

Вы также можете задать полное ограничение по депланации или пользовательское ограничение по депланации с помощью типа элемента жесткости «ограничение по депланации», как показано на рисунке 4.

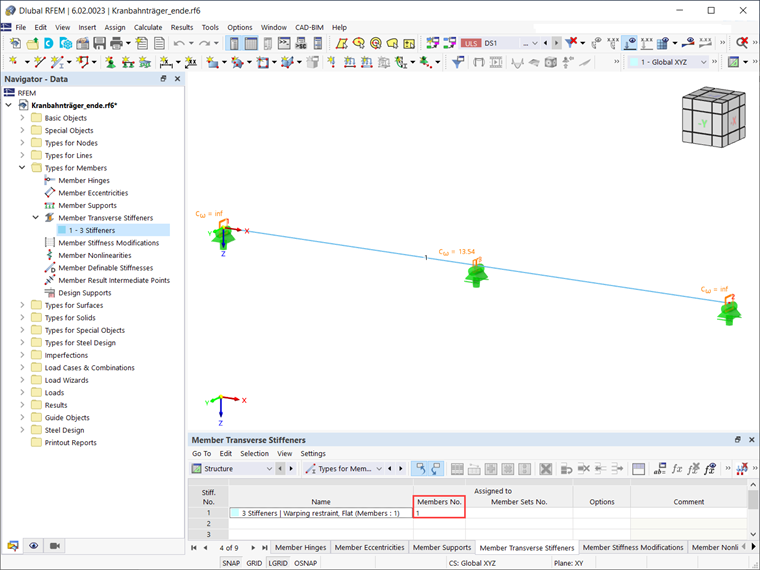

Наконец, поперечные элементы жесткости стержня можно присвоить одному или нескольким стержням с помощью диалогового окна «редактировать стержень», выбрав их в диалоговом окне «Поперечный элемент жесткости стержня» или с помощью вводной таблицы (рисунок 5). Кроме того, можно присвоить поперечные элементы жесткости стержня блоку стержней. В этом случае относительное положение элементов жесткости относится к длине всего блока стержней. Обратите внимание на то, что элемент жесткости может быть присвоен или стержню, или блоку стержней более высокого уровня.
