Příčné výztuhy prutů v programech RFEM 6 a RSTAB 9

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

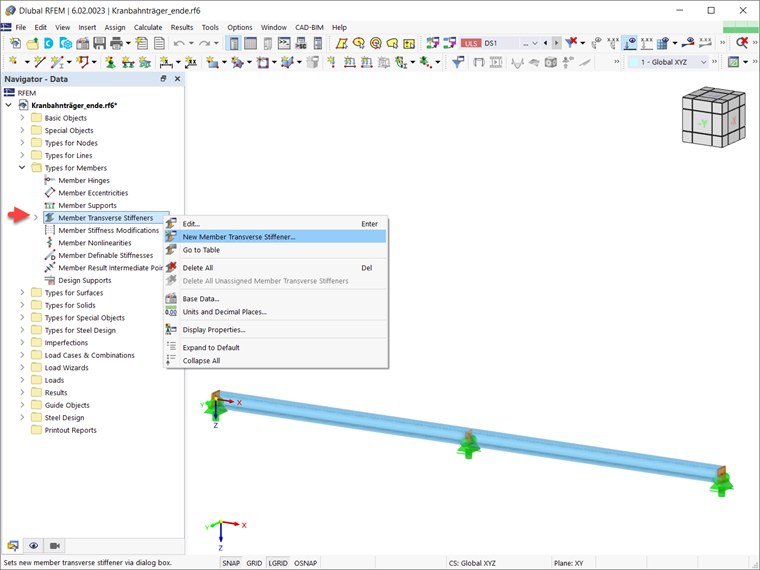

Příčné výztuhy prutů jsou v programech RFEM 6 a RSTAB 9 k dispozici jako možnost při úpravách prutů. Lze je použít při posouzení smykové únosnosti stojin za účelem omezení boulení. V programech RFEM 6 a RSTAB 9 jsou příčné výztuhy prutů zařazeny v "Typech pro pruty" (obrázek 1).

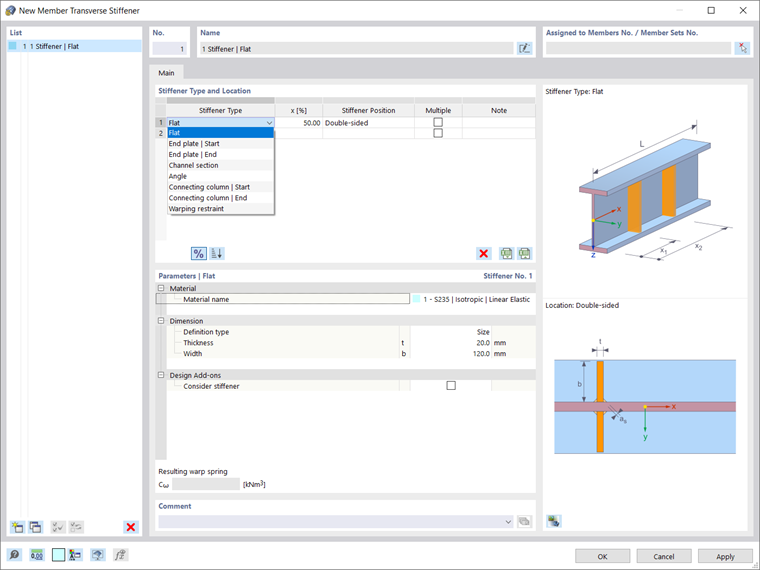

Příčné výztuhy prutů lze definovat v dialogu „Nová příčná výztuha prutu“. Tento dialog obsahuje hlavní vlastnosti jednotlivých typů výztuh (obrázek 2). Nejdříve je třeba definovat typ výztuhy. V současnosti jsou k dispozici následující typy: ploché výztuhy, čelní desky na začátku a na konci prutu, U-profily, úhelníky (připojení obou ramen k vyztužené stojině), spojovací sloupy na začátku a na konci prutu a omezení deplanace. Polohu výztuh lze zadat pomocí absolutního nebo relativního zadání, které lze snadno přepínat. Je třeba si uvědomit, že zadané polohy platí pro všechny pruty, kterým jsou přiřazeny příčné výztuhy prutů. Pokud mají pruty různé délky, pak se údaje pro absolutní a relativní polohu liší. Automatická konverze pak není možná.

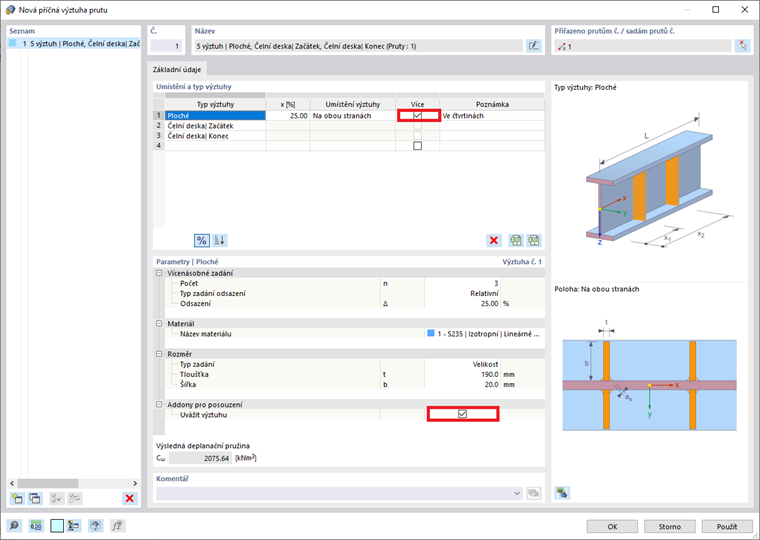

Zaškrtávací políčko "Více" umožňuje přidat k prutu více výztuh stejného typu (obrázek 3). V sekci Parametry tohoto dialogu lze zadat počet výztuh a jejich odsazení. V této sekci je třeba uvést také materiál a rozměry výztuhy. Pokud jste aktivovali nějaký addon pro posouzení (například Posouzení ocelových konstrukcí nebo Posouzení hliníkových konstrukcí), je zde k dispozici také zaškrtávací políčko „Uvážit výztuhu“. Jeho aktivací je možné výztuhu začlenit do příslušného addonu. Při posouzení se tak zohlední pouze příčné výztuhy prutů, pro které je toto zaškrtávací políčko aktivováno.

Příčné výztuhy prutů lze použít pro definování okrajových podmínek pro deplanaci při výpočtu prutů se 7 stupni volnosti. Deplanace se uvažuje jako lokální vnitřní síla prutu; proto není třeba definovat žádné další globální podporové podmínky. V programech RFEM 6 a RSTAB 9 se pro každý typ příčné výztuhy a pro daný průřez automaticky počítá deplanační pružina. Je třeba si uvědomit, že zobrazená výsledná tuhost deplanační pružiny je při posouzení s příčnými výztuhami prutů pouze informativní.

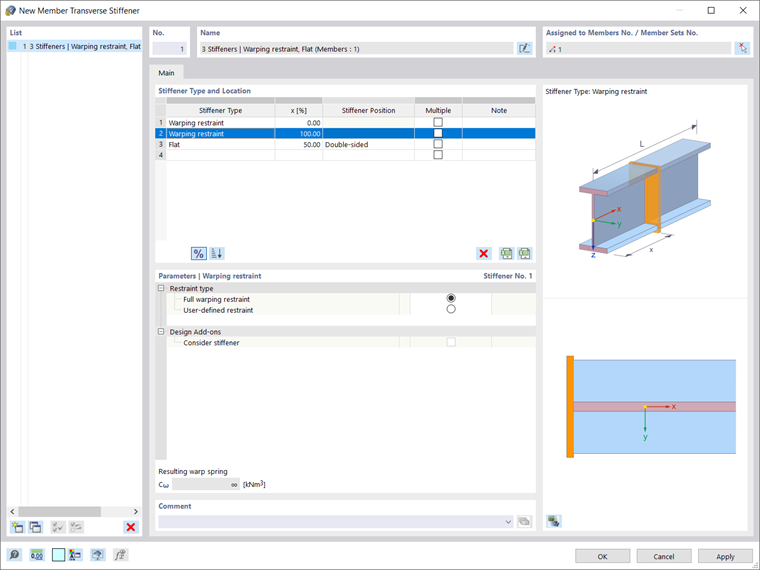

Můžete také zadat úplné omezení deplanace nebo uživatelské omezení deplanace přímo pomocí typu výztuhy "Omezení deplanace", jak je znázorněno na obrázku 4.

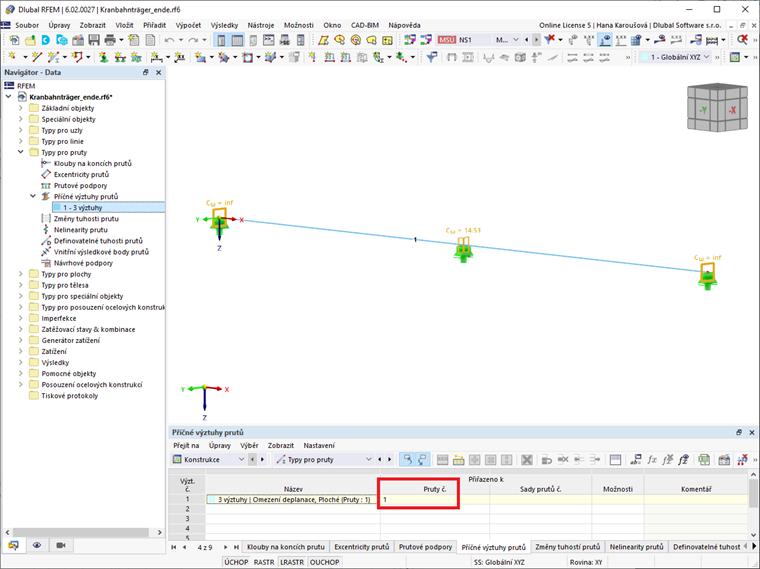

Nakonec lze příčné výztuhy prutů přiřadit jednomu nebo více prutům pomocí dialogu "Upravit prut", jeho výběrem v dialogu "Příčné výztuhy prutů" nebo pomocí vstupní tabulky (obrázek 5). Příčné výztuhy prutů lze také přiřadit sadě prutů. V tomto případě se pak relativní poloha typů výztuh vztahuje k délce celé sady prutů. Je třeba si uvědomit, že výztuhu lze přiřadit buď prutu, nebo nadřazené sadě prutů.
