Raidisseurs transversaux de barre dans RFEM 6 et RSTAB 9
Article technique

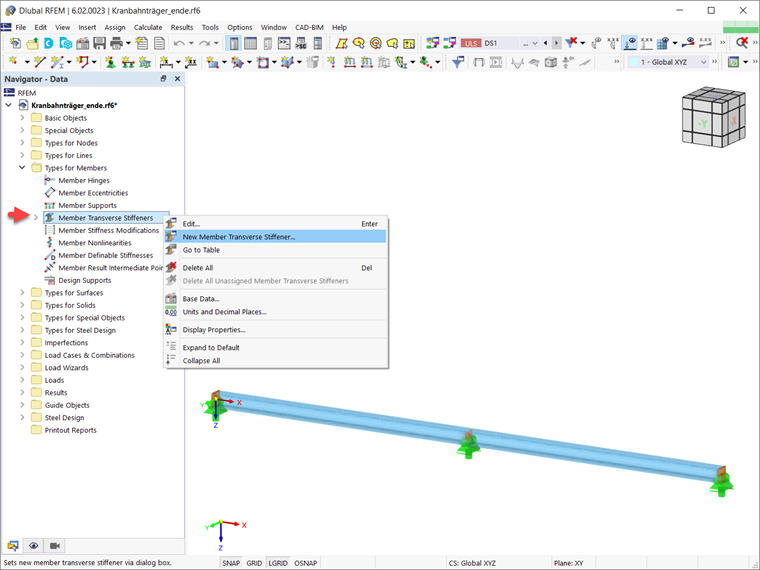

Les raidisseurs transversaux sont disponibles en option lors de la modification des barres dans RFEM 6 et RSTAB 9. Ils peuvent être pris en compte lors de la vérification de la résistance au cisaillement des plaques d'âme afin de limiter les champs de flambement. Dans RFEM 6 et RSTAB 9, les raidisseurs de barre sont organisés en « Types pour les barres » (Figure 1).

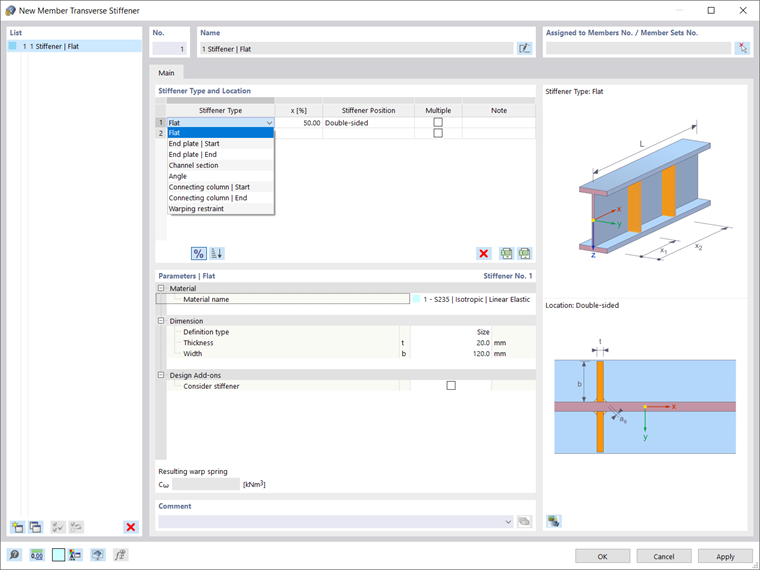

Pour définir les raidisseurs transversaux de barre, ouvrez la boîte de dialogue « Nouveau raidisseur transversal de barre ». Cette boîte de dialogue contient les principales propriétés de chaque type de raidisseur (Figure 2). Vous devez d'abord définir le type de raidisseur. Les types suivants sont actuellement disponibles : les raidisseurs plats, les platines d'about au début et à la fin de la barre, les sections en U, les cornières (connexion des deux branches sur l'âme raidie), les poteaux connectés au début et à la fin de la barre et les maintiens de gauchissement. La position des raidisseurs peut être définie avec une entrée absolue ou relative. Vous pouvez facilement basculer entre les deux. Veuillez noter que les positions entrées s'appliquent à toutes les barres auxquelles les raidisseurs transversaux de barre sont assignés. Si les barres ont des longueurs différentes, les spécifications de position absolue et relative diffèrent. La conversion automatique n'est alors pas possible.
La case « Multiple » permet d'ajouter d'autres raidisseurs du même type à une barre (Figure 3). Vous pouvez spécifier le nombre de raidisseurs et le décalage dans la section Paramètres de la boîte de dialogue. Cette section contient également des informations sur le matériau et les dimensions du raidisseur. Si vous avez activé un module complémentaire de vérification (Vérification de l'acier ou Vérification de l'aluminium, par exemple), la case « Considérer le raidisseur » est également disponible ici. En la cochant, vous pouvez inclure le raidisseur dans le module complémentaire associé. Par conséquent, seuls les raidisseurs transversaux de barre pour lesquels cette case est cochée seront considérés dans la vérification.
Les raidisseurs de barre permettent de définir les conditions aux limites du gauchissement lors du calcul de barres à 7 degrés de liberté. Le gauchissement est considéré comme un effort interne de barre local ; il n'est donc pas nécessaire de définir d'autres conditions d'appui global. Dans RFEM 6 et RSTAB 9, le ressort de gauchissement résultant est calculé automatiquement pour chaque type de raidisseur transversal et pour la section donnée. Veuillez noter que la rigidité du ressort de gauchissement résultante affichée est strictement informative lors de l'utilisation des raidisseurs transversaux de barre pour la vérification.

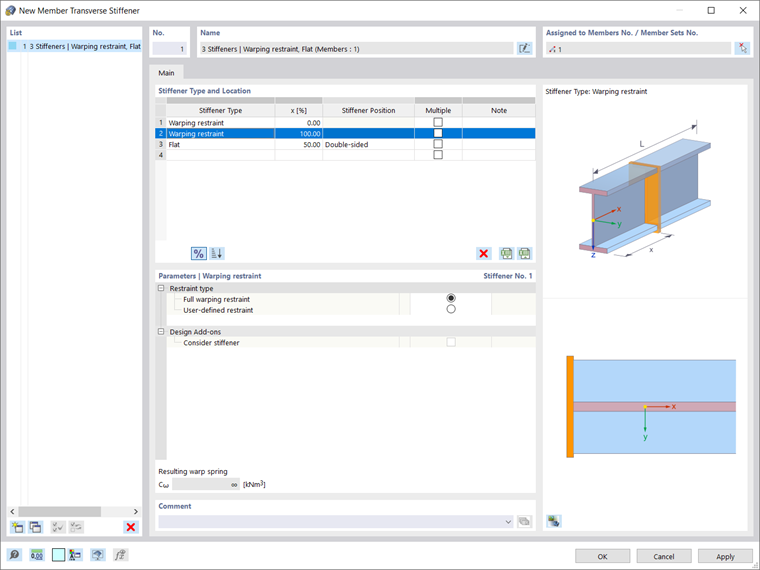

Vous pouvez également définir un maintien de gauchissement complet ou défini par l'utilisateur directement en utilisant le type de raidisseur « Maintien de gauchissement », comme le montre la Figure 4.

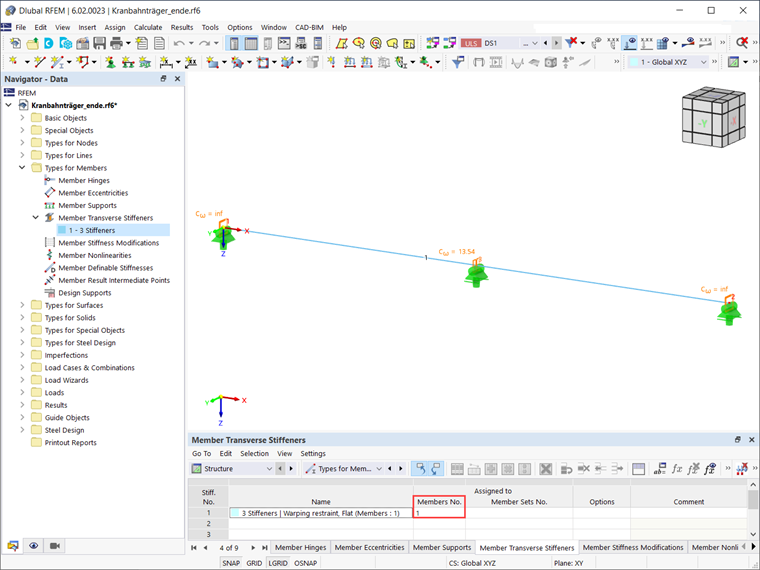

Enfin, les raidisseurs transversaux de barre peuvent être assignés à une ou plusieurs barres à l'aide de la boîte de dialogue « Modifier la barre », en les sélectionnant dans la boîte de dialogue « Raidisseur transversal de barre » ou via le tableau de saisie (Figure 5). Il est également possible d'assigner les raidisseurs transversaux à un ensemble de barres. Dans ce cas, la position relative des types de raidisseur fait alors référence à la longueur de l'ensemble de barres complet. Veuillez noter que le raidisseur peut être assigné à une barre ou à l'ensemble de barres parent.
