Usztywnienia poprzeczne pręta w RFEM 6 i RSTAB 9
Artykuł o tematyce technicznej

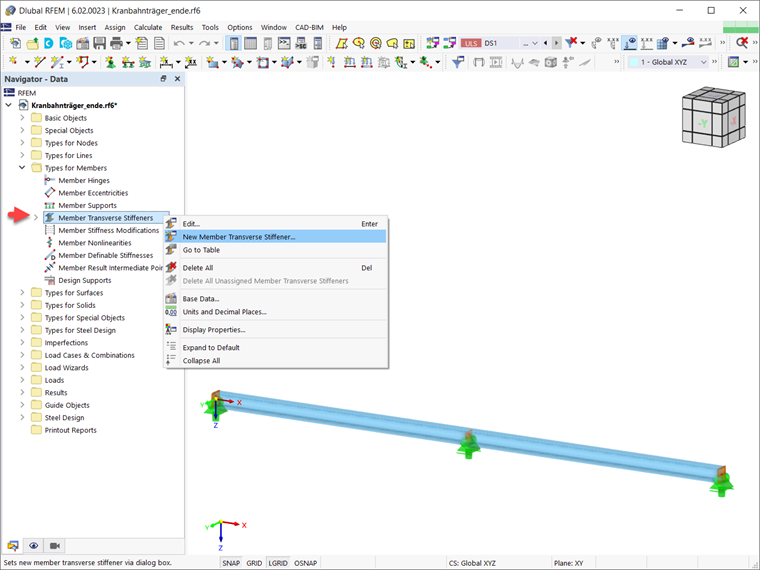

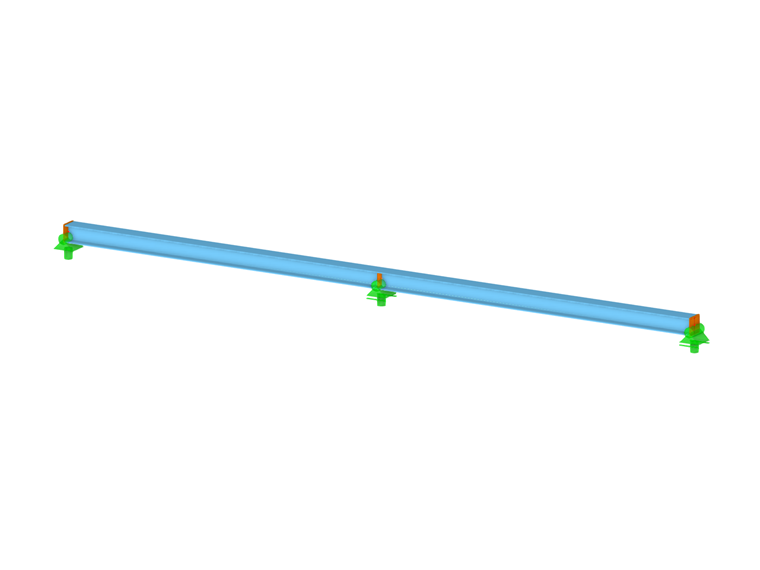

Usztywnienia poprzeczne pręta są dostępne jako opcja podczas edycji właściwości projektowych prętów w programach RFEM 6 i RSTAB 9. Mogą być one uwzględnione podczas weryfikacji nośności blach środnika na ścinanie w celu ograniczenia pól wyboczenia. W programach RFEM 6 i RSTAB 9 usztywnienia poprzeczne prętów są zorganizowane jako „Typ dla prętów” (zdjęcie 1).

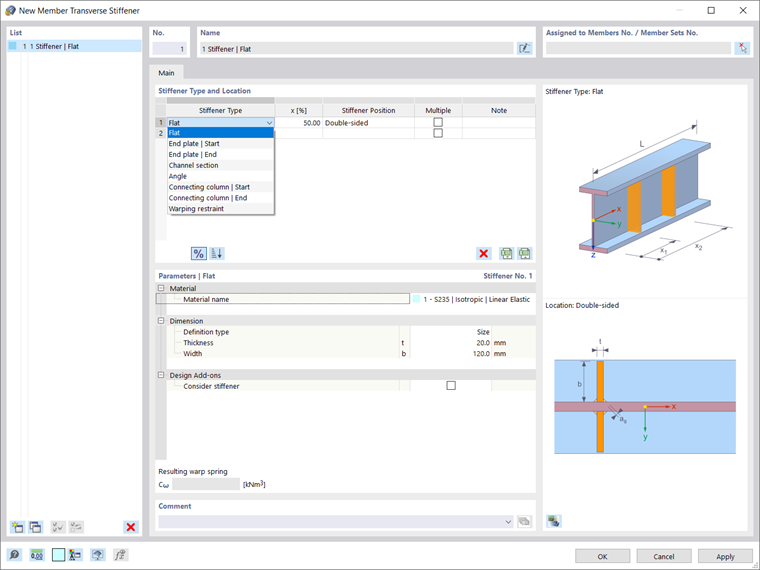

Aby zdefiniować poprzeczne usztywnienia pręta, należy otworzyć okno dialogowe “Nowe poprzeczne usztywnienie pręta”. W tym oknie dialogowym znajdują się główne właściwości każdego typu usztywnienia (rys. 2). Najpierw należy zdefiniować typ usztywnienia. Obecnie dostępne są następujące typy: płaskie usztywnienia, blachy czołowe na początku i na końcu pręta, ceowniki, profile kątowe (połączenie obu ramion z usztywnionym środnikiem), połączone słupy na początku i na końcu pręta oraz sprężyny deplanacyjne. Położenie usztywnień można zdefiniować za pomocą danych wejściowych absolutnych lub względnych, a także można łatwo przełączać się między nimi. Należy pamiętać, że wprowadzone pozycje dotyczą wszystkich prętów, do których przypisane są poprzeczne usztywnienia. Jeżeli pręty mają różne długości, specyfikacje położenia absolutnego i względnego są różne. Automatyczna konwersja nie jest wtedy możliwa.

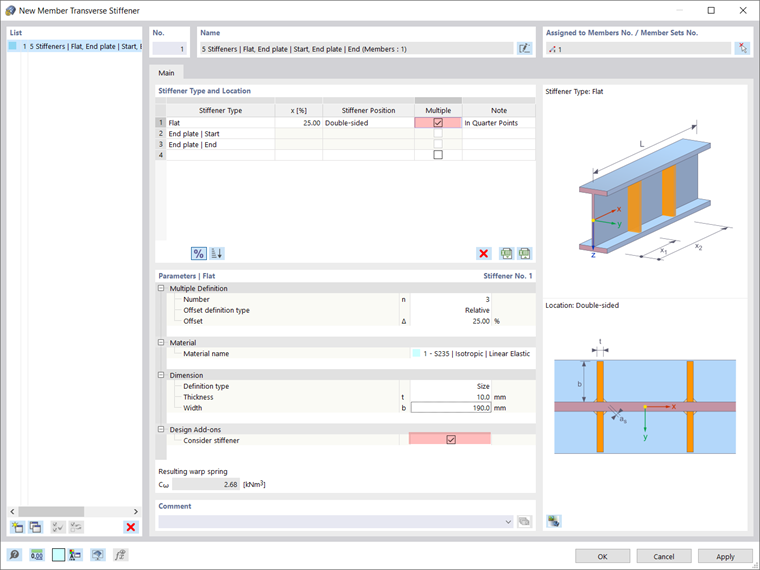

Pole wyboru "Wiele" umożliwia dodanie do pręta większej liczby usztywnień tego samego typu (zdjęcie 3). Liczbę usztywnień i przesunięcie można określić w sekcji Parametry okna dialogowego. W tej sekcji wymagane są również informacje o materiale i wymiarach usztywnienia. Jeżeli rozszerzenie do wymiarowania zostało aktywowane (na przykład Projektowanie konstrukcji stalowych lub Projektowanie konstrukcji aluminiowych), w tym miejscu dostępne jest również pole wyboru „Uwzględnij usztywnienie”. Aktywując je, można uwzględnić usztywnienie w powiązanym rozszerzeniu. Dlatego w obliczeniach będą brane pod uwagę tylko usztywnienia poprzeczne pręta, dla których to pole wyboru jest aktywne.
Za pomocą usztywnień prętowych można zdefiniować warunki brzegowe dla deplanacji podczas obliczania prętów o 7 stopniach swobody. Deplanacja jest traktowana jako lokalna siła wewnętrzna w pręcie; w związku z tym nie ma potrzeby definiowania dalszych globalnych warunków podparcia. W programach RFEM 6 i RSTAB 9 wynikowa sprężyna deplanacyjna jest obliczana automatycznie dla każdego typu usztywnienia poprzecznego i podanego przekroju. Należy zwrócić uwagę, że wyświetlona wynikowa sztywność sprężyny deplanacyjnej ma charakter informacyjny, gdy używane są usztywnienia poprzeczne pręta.

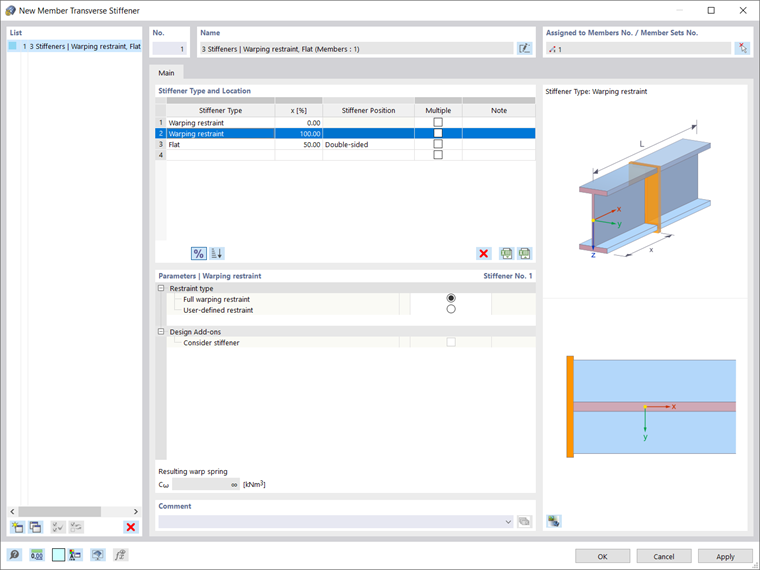

Za pomocą usztywnienia typu "Sprężyna deplanacyjna" można również zdefiniować usztywnienie wynikające ze skręcania lub zdefiniowane przez użytkownika, jak pokazano na rysunku 4.

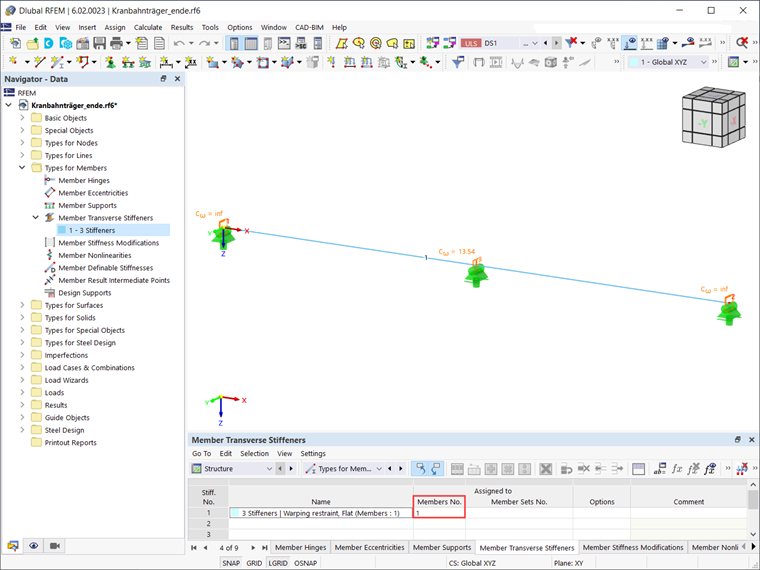

Na koniec, usztywnienia poprzeczne pręta można przypisać do jednego lub większej liczby prętów za pomocą okna dialogowego "Edytuj pręt", wybierając je w oknie dialogowym "Poprzeczne usztywnienie pręta" lub za pomocą tabeli danych wejściowych (rysunek 5). Do zbioru prętów można również przypisać usztywnienia poprzeczne pręta. W takim przypadku względne położenie typów usztywnień odnosi się do długości całego zbioru prętów. Należy pamiętać, że usztywnienie może być przypisane do pręta lub do nadrzędnego zbioru prętów.
Autor
Irena Kirova, M.Sc.
Marketing i obsługa klienta
Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.
Słowa kluczowe
Usztywnienia poprzeczne pręta Pręty Ograniczenie deplanacji
