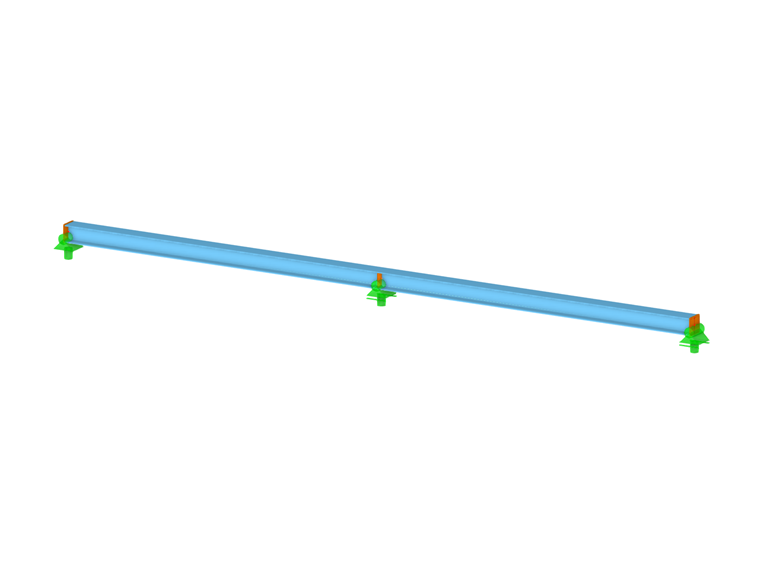

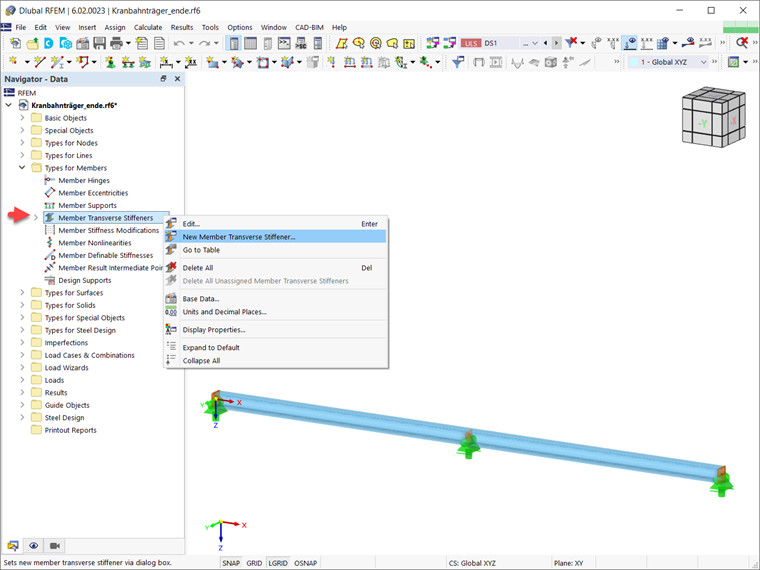

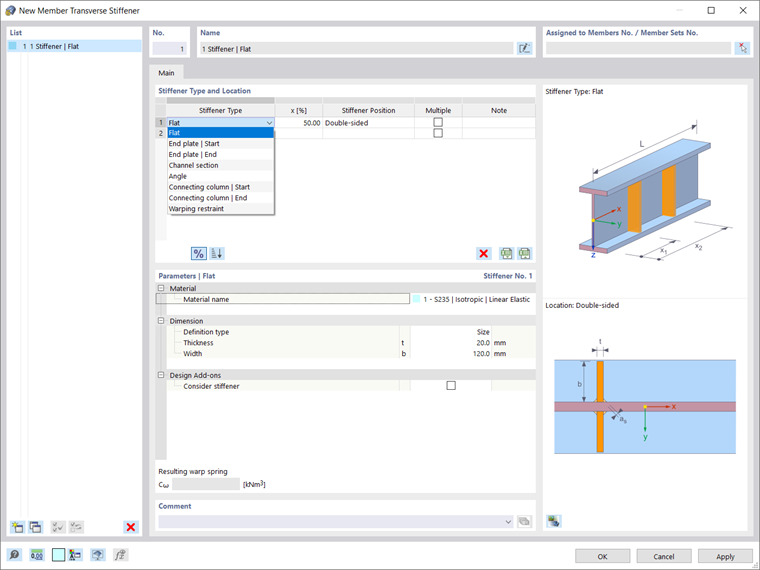

Para definir rigidizadores transversales de barras, abra el cuadro de diálogo "Nuevo rigidizador transversal de barra". Este cuadro de diálogo incluye las propiedades principales de cada tipo de rigidizador (Imagen 2). Primero, debe definir el tipo de rigidizador. Los siguientes tipos están disponibles actualmente: Pletinas, chapas frontales al inicio y al final de la barra, secciones en U, perfiles angulares (conexión de ambos lados al alma rigidizada), pilares de unión al inicio y al final de la barra y coacciones al alabeo.
La posición de los rigidizadores se puede definir como absoluta o relativa, y se puede cambiar fácilmente entre las dos maneras. Hay que tener en cuenta que las posiciones introducidas se aplican a todas las barras a las que se asignan los rigidizadores transversales. Si las barras tienen diferentes longitudes, las especificaciones de posición relativa y absoluta difieren, Entonces, la conversión automática no es posible.

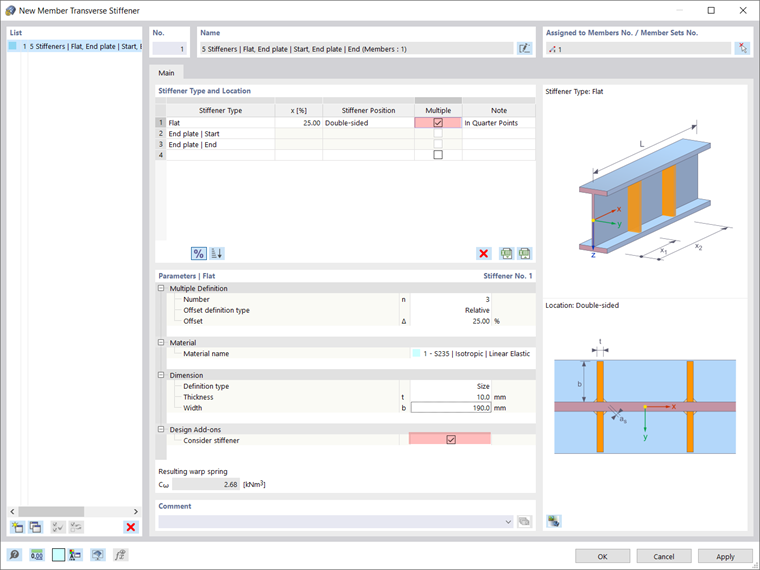

La casilla de verificación "Múltiple" le permite agregar más rigidizadores del mismo tipo a una barra (Imagen 3). Puede especificar el número de rigidizadores y la desviación en la sección Parámetros del cuadro de diálogo. En esta sección, también se requiere información sobre el material y las dimensiones del rigidizador.
Si ha activado un complemento de cálculo (por ejemplo, Cálculo de acero o Cálculo de aluminio), también estará disponible la casilla de verificación "Considerar el rigidizador". Al activarla, puede incluir el rigidizador en el complemento asociado. Por lo tanto, solo se considerarán en el cálculo los rigidizadores transversales de barras donde esté activada esta casilla de verificación.
Puede utilizar rigidizadores de barras para definir las condiciones de contorno para el alabeo al calcular barras con 7 grados de libertad. El alabeo se considera un esfuerzo interno local de la barra; por lo tanto, no es necesario definir más condiciones de apoyo global. En RFEM 6 y RSTAB 9, el muelle de alabeo resultante se calcula automáticamente para cada tipo de rigidizador transversal y la sección proporcionada. Tenga en cuenta que la rigidez del muelle de alabeo resultante que se muestra es estrictamente informativa cuando se utilizan los rigidizadores transversales de las barras para el diseño.

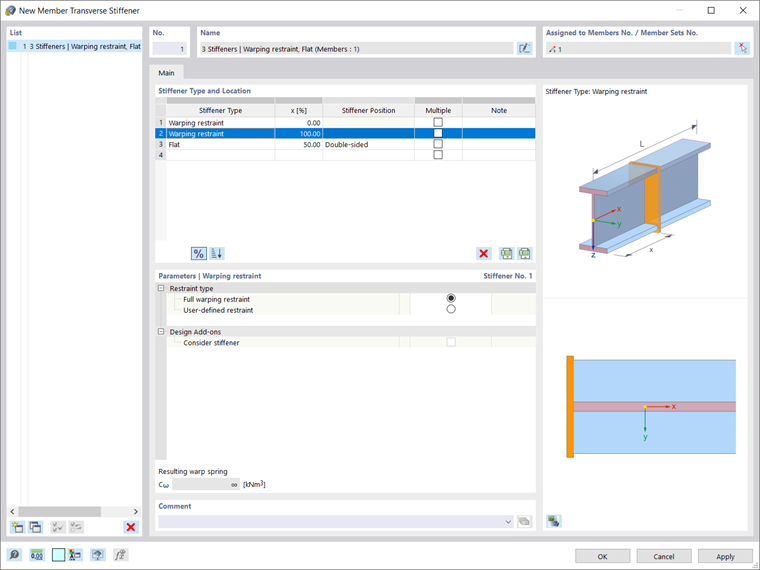

También se puede definir una coacción al alabeo completa o definida por el usuario directamente usando el tipo de rigidizador "Coacción al alabeo", como se muestra en la Imagen 4.

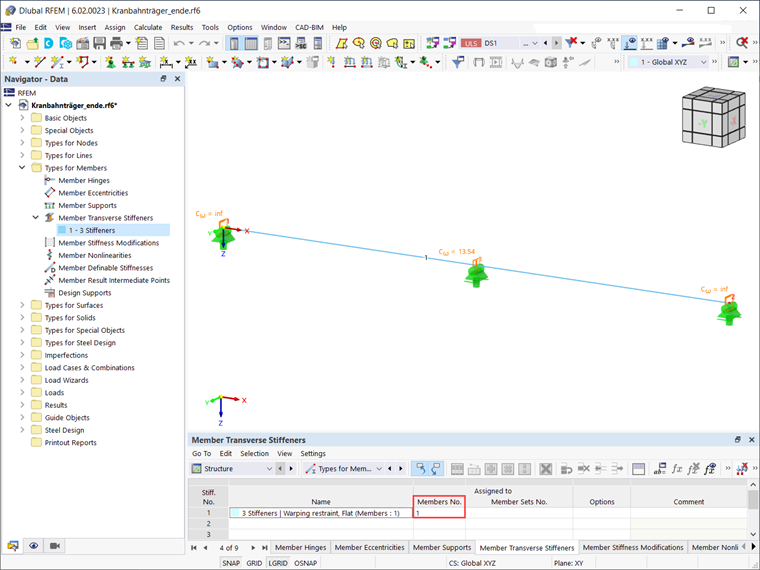

Finalmente, los rigidizadores transversales se pueden asignar a una o más barras usando el cuadro de diálogo "Editar barra", seleccionándolas en el cuadro de diálogo "Rigidizador transversal de barra", o mediante la tabla de entrada de datos (Imagen 5). También es posible asignar los rigidizadores transversales a un conjunto de barras. En este caso, la posición relativa de los tipos de rigidizadores se refiere a la longitud de todo el conjunto de barras. Hay que tener en cuenta que el rigidizador se puede asignar a una barra o al conjunto de barras superior.
