Учет эффектов второго порядка p-δ в RFEM 6 и RSTAB 9
Техническая статья

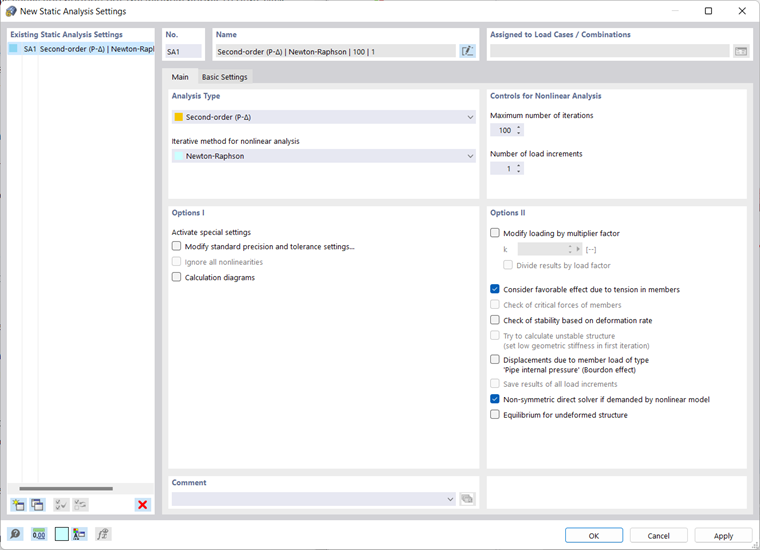

В RFEM 6 эффекты второго порядка, включая небольшое p-δ, по умолчанию автоматически учитываются в разделе «Сочетания нагрузок», если тип расчета установлен соответствующим образом. В расчете второго порядка по отношению к p-δ учитывается кривизна, найденная локально вдоль стержня, которая вызвана вторичными моментами при боковых прогибах стержня. Эта дополнительная кривизна может вызвать увеличение внутренних моментов и, в свою очередь, увеличение бокового прогиба до тех пор, пока стержень не достигнет равновесия или не превысит критическую нагрузку потери устойчивости. В RFEM 6 и RSTAB 9 можно рассчитать загружения и сочетания нагрузок в соответствии с различными методами анализа.
Нужно ли мне разделять элементы на несколько сегментов, чтобы учесть эффекты p-δ?

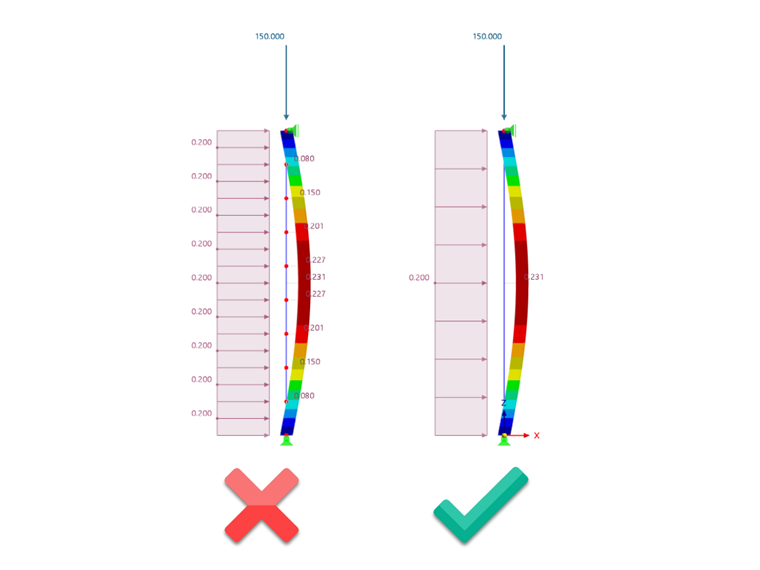

Нет необходимости разделять стержни с помощью узлов на несколько сегментов, чтобы учесть эффекты p-δ. Причина этого в том, что эффекты p-δ не основаны на узловых смещениях.

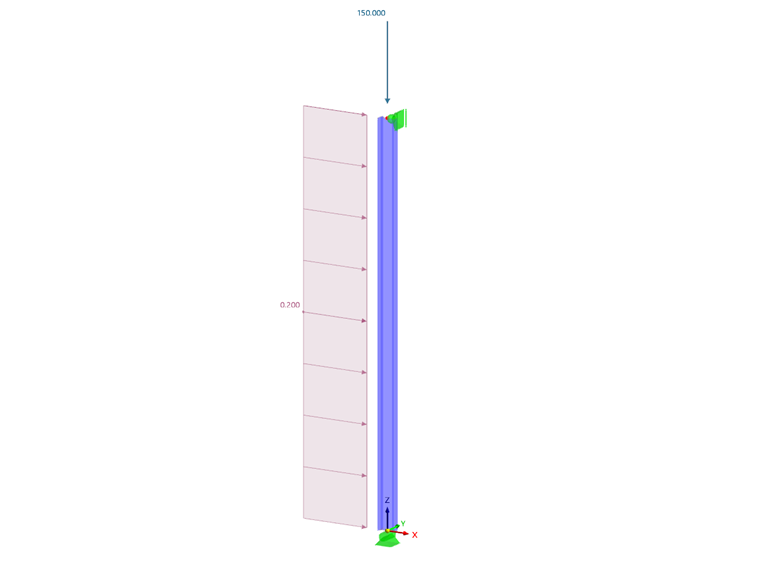

В прилагаемом примере, взятом из стандарта AISC 360-16 Refer [1] , RFEM 6 будет сравниваться со значениями и проверяться. Британские единицы измерения будут использоваться в соответствии с рис. C-C2.2 Проблемный вариант теста 1. Пример состоит из двутавровой балки W14x48 с простой опорой, к главной оси которой приложена равномерная сила 0.200 тысяч фунтов/фут. На изображении ниже это смоделировано в RFEM 6.

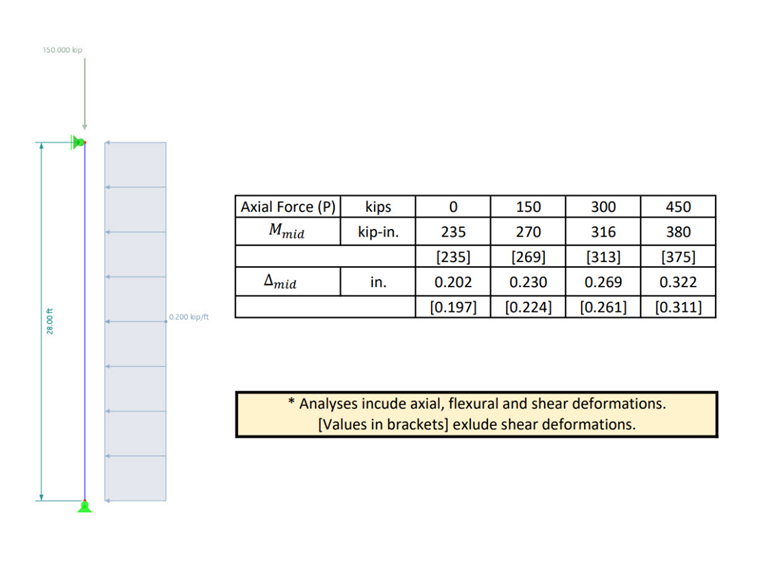

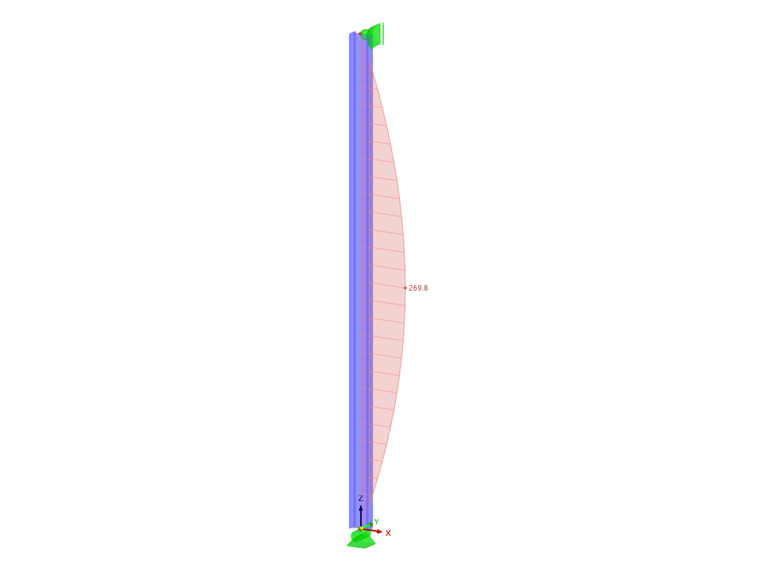

Затем применяется переменная осевая нагрузка с использованием отдельных вариантов нагружения. На рисунке ниже показаны различные нагрузки и соответствующие моменты/прогибы, взятые из AISC 360-16 Ссылка [1] . Эти значения используются и сравниваются для проверки.

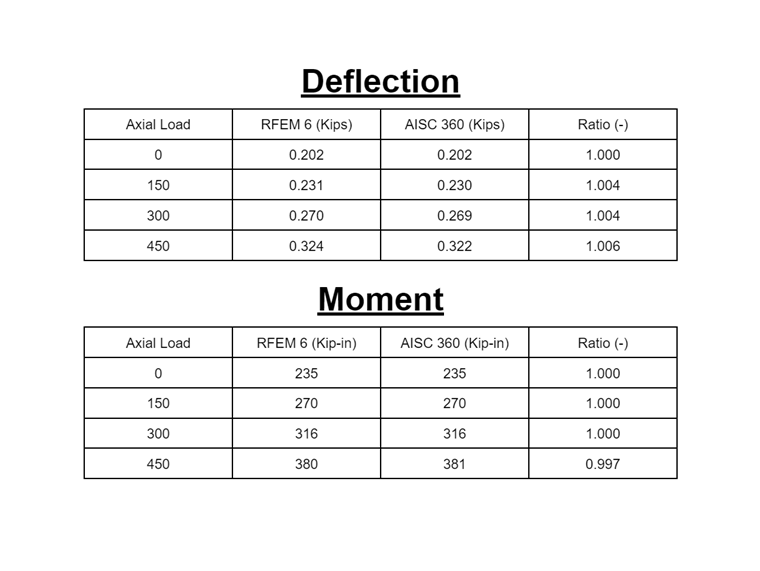

Таблица была создана ниже, поэтому результаты из AISC 360-16 [1] и RFEM 6 можно легко сравнить. Чем ближе коэффициент к 1.000, тем точнее результат. Как показано в этой таблице, все результаты соответствуют почти точно, с небольшим расхождением из-за округления. Наконец, ниже прилагается модель RFEM 6, доступная для скачивания.
Автор
Alex Bacon, EIT
Инженер технической поддержки
Алекс отвечает за обучение клиентов, техническую поддержку и за разработку наших программ для североамериканского рынка.
Ключевые слова
Второй порядок P-Delta rfem Статический расчёт Проверено
