Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9

Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9

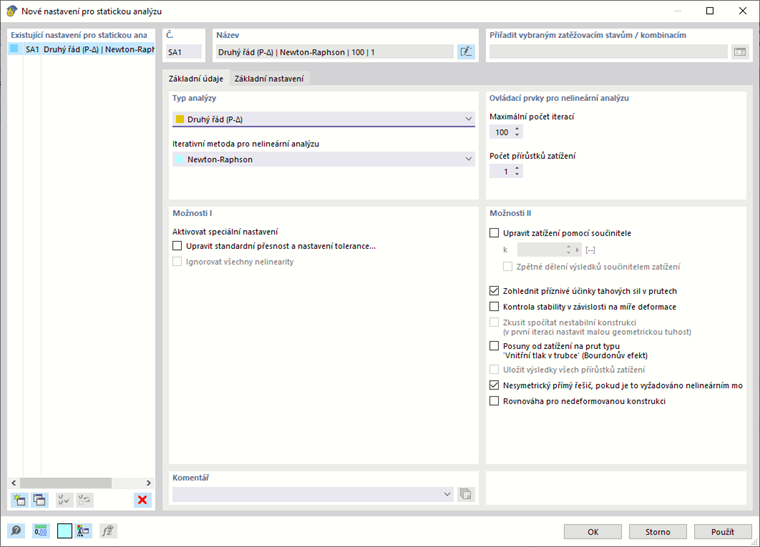

V programu RFEM 6 se v sekci Kombinace zatížení automaticky zohlední účinky druhého řádu včetně malého p-δ, pokud je odpovídajícím způsobem nastaven typ analýzy. Při analýze druhého řádu se podle p-δ zohledňuje lokálně zjištěné zakřivení podél prutu, které je způsobeno sekundárními momenty při příčném vychýlení prutu. Toto dodatečné zakřivení může vést ke zvýšeným vnitřním momentům a následně ke zvětšování bočního vychýlení, dokud prut nedosáhne rovnovážného stavu nebo nepřekročí kritickou sílu. V programech RFEM 6 a RSTAB 9 lze počítat zatěžovací stavy a kombinace zatížení různými metodami.

Musím pruty rozdělit na několik segmentů, aby bylo možné zohlednit účinky p-δ?

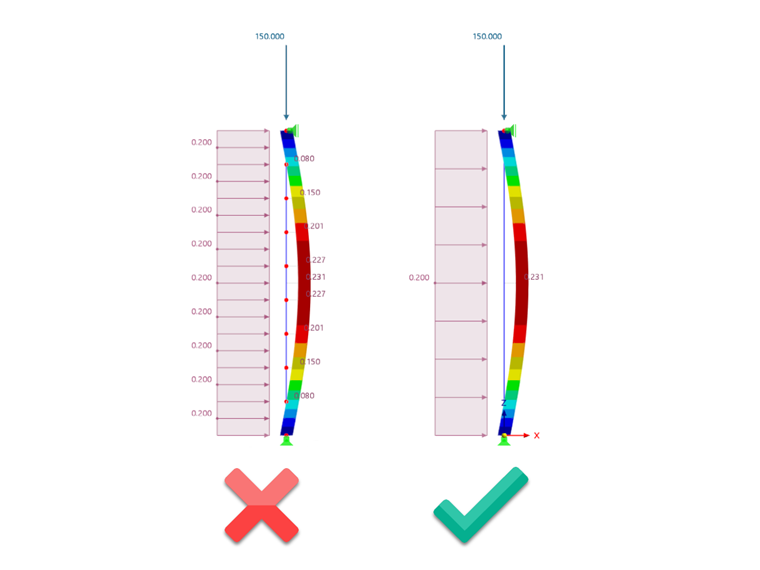

Pro zohlednění účinků p-δ není nutné pruty rozdělovat pomocí uzlů na více segmentů. Důvodem je, že p-δ účinky nevychází z posunů v uzlech.

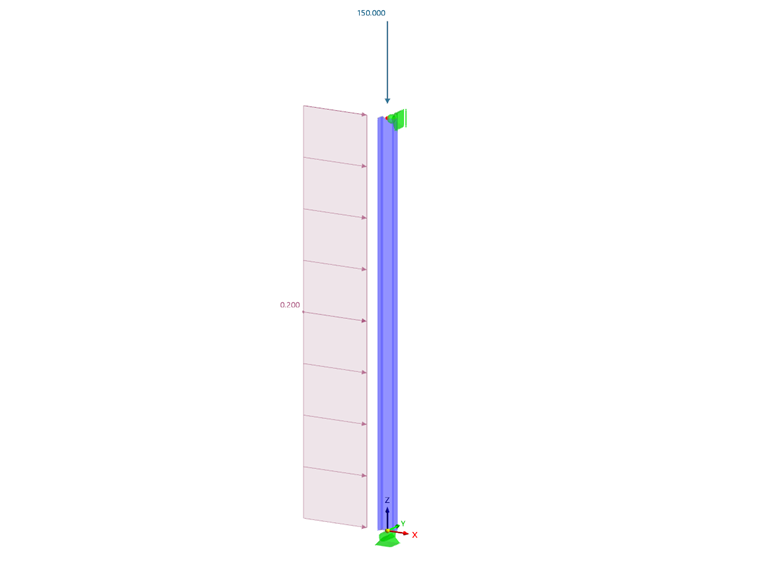

V níže uvedeném příkladu, převzatém z AISC 360-16 [1], budou výsledky programu RFEM 6 porovnány s publikovanými hodnotami a ověřeny. Použijeme imperiální jednotky podle obrázku C-C2.2 ve verifikačním případu 1. Jedná se o prostý I-nosník W14x48, na jehož hlavní osu působí rovnoměrné zatížení 0,200 kip/ft. Na následujícím obrázku je jeho model v programu RFEM 6.

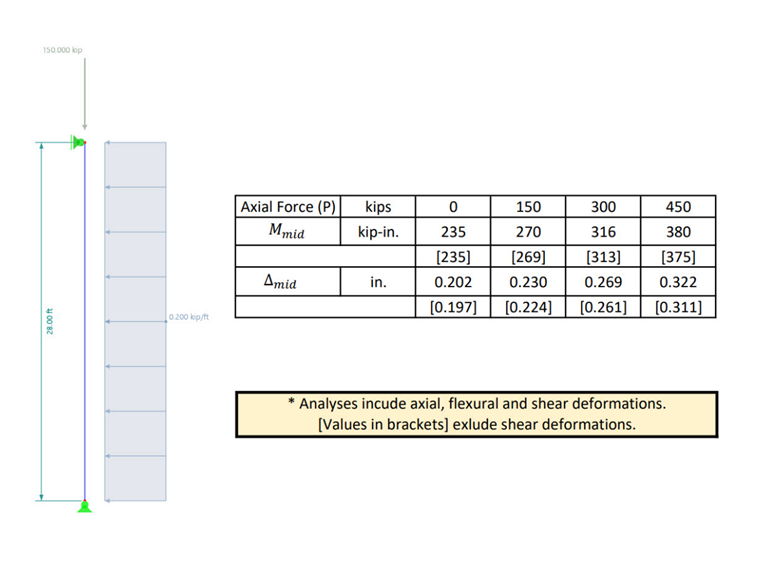

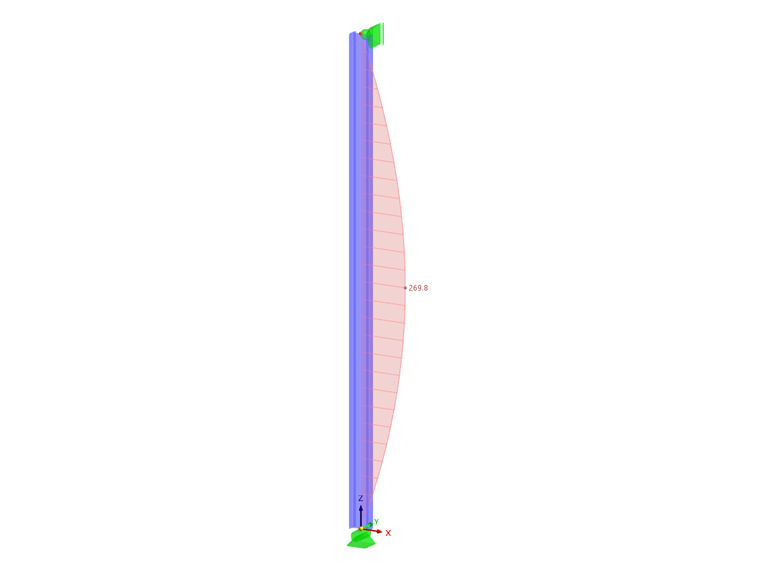

Následně se uvažuje proměnné normálové zatížení v samostatných zatěžovacích stavech. Na obrázku níže vidíte proměnná zatížení a příslušné momenty a průhyby převzaté z AISC 360-16 [1]. Tyto hodnoty jsou použity pro verifikaci.

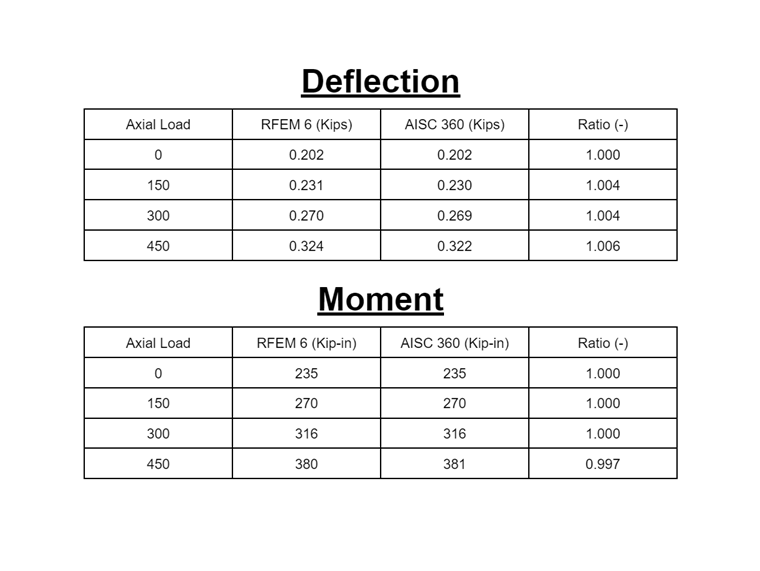

Níže je tabulka pro snadné porovnání výsledků z AISC 360-16 [1] a z programu RFEM 6. Čím blíže je poměr k 1,000, tím přesnější je výsledek. Jak je vidět v této tabulce, všechny výsledky se téměř přesně shodují pouze s malou chybou v důsledku zaokrouhlení. Nakonec je připojen použitý model programu RFEM 6, který je k dispozici ke stažení.


Autor

Alex Bacon je zodpovědný za školení zákazníků, technickou podporu a vývoj programů pro severoamerický trh.

Reference
  1. ANSI/AISC 360-16, Specification for Structural Steel Buildings
