Consideración de los efectos de segundo orden de p-δ en RFEM 6 y RSTAB 9

En RFEM 6, los efectos de segundo orden, incluido un pequeño p-δ, se tienen en cuenta automáticamente de forma predeterminada en Combinaciones de carga cuando el tipo de análisis se establece en consecuencia. En el cálculo del análisis de segundo orden, con respecto a p-δ, se tiene en cuenta la curvatura encontrada localmente a lo largo de una barra, la cual es causada por momentos secundarios como flechas laterales de la barra. Esta curvatura adicional puede causar un aumento de los momentos internos y, a su vez, un aumento de la flecha lateral hasta que la barra alcance el equilibrio o supere la carga crítica de pandeo. En RFEM 6 y RSTAB 9, es posible calcular los casos de carga y las combinaciones de carga según varios métodos de análisis.

¿Necesito dividir las barras en múltiples segmentos para que se tengan en cuenta los efectos p-δ?

No es necesario dividir las barras que usan nudos en múltiples segmentos para tener en cuenta los efectos p-δ. La razón de esto es que los efectos p-δ no se basan en desplazamientos en nudos.

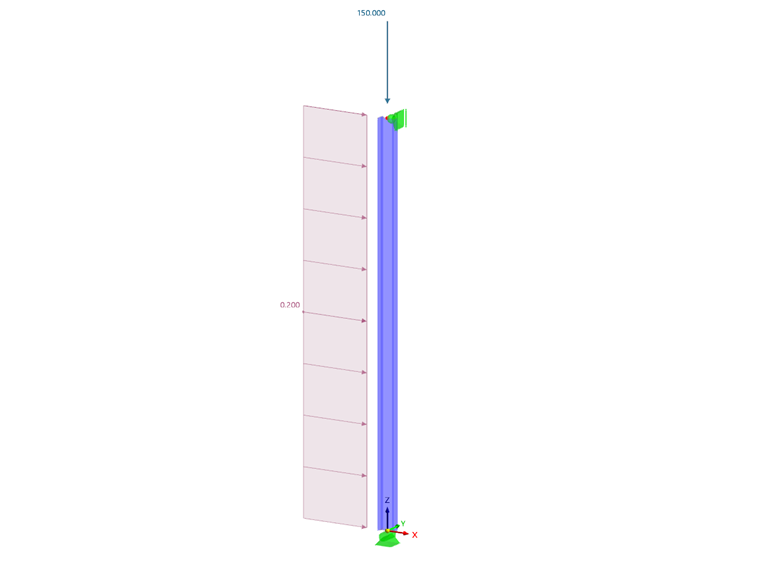

En el ejemplo adjunto tomado de la norma AISC 360-16 [1], RFEM 6 se comparará con los valores y se verificará. Las unidades inglesas (imperiales) se usarán según la Fig. C-C2.2 Caso de problema de referencia 1. El ejemplo consiste en una viga en I de W14x48 simplemente apoyada que tiene una fuerza uniforme de 0,200 kip/ft aplicada al eje mayor. En la imagen a continuación, esto se modela en RFEM 6.

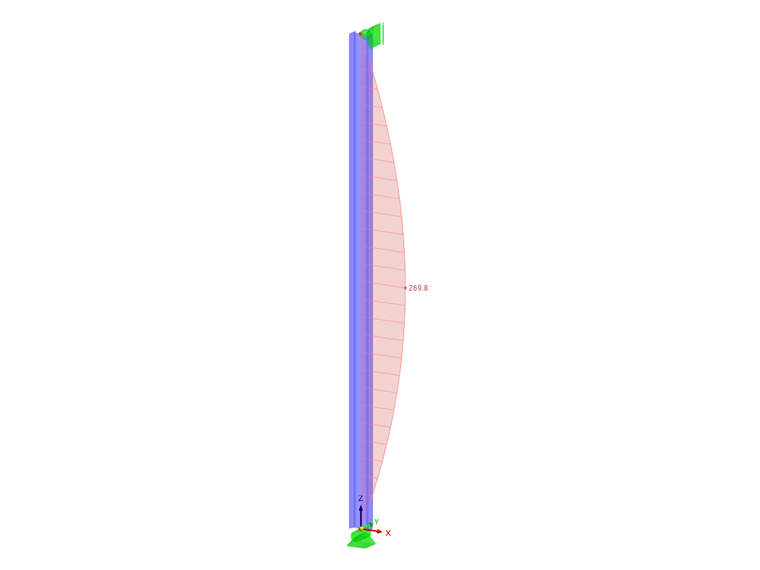

Luego, se aplica una carga axial variable usando casos de carga separados. En la imagen a continuación, se muestran las cargas variadas y los momentos/flechas correspondientes tomados de AISC 360-16 [1]. Estos valores se usan y comparan para la verificación.

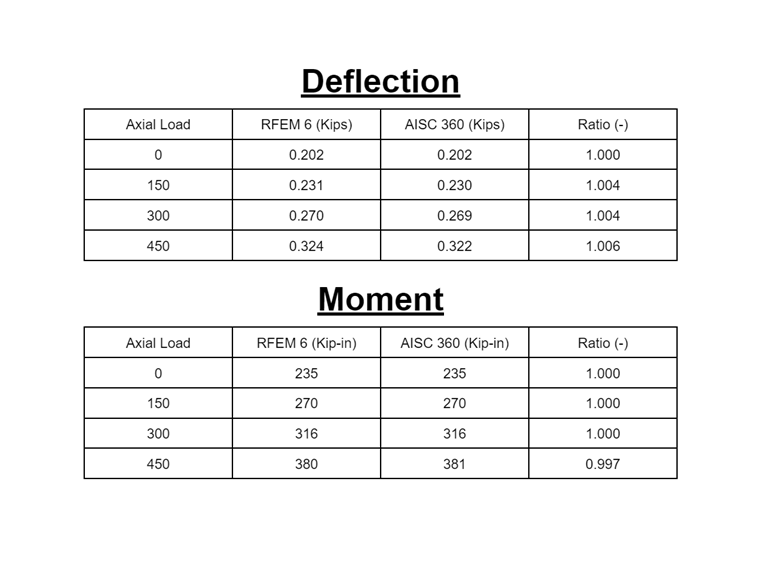

Se creó una tabla a continuación para que los resultados de AISC 360-16 [1] y RFEM 6 se puedan comparar fácilmente. Cuanto más cerca esté la relación de 1,000, más preciso será el resultado. Como se muestra en esta tabla, cada resultado coincide casi exactamente, con solo una pequeña discrepancia debido al redondeo. Por último, a continuación se adjunta el modelo de RFEM 6, disponible para descargar.

Autor

Alex Bacon, EIT

Alex Bacon, EIT

Ingeniero de soporte técnico

Alex es responsable de la capacitación del cliente, el soporte técnico y el desarrollo de programas para el mercado norteamericano.

Palabras clave

Segundo orden P-Delta RFEM Análisis estático Verificado

Referencia

[1]   ANSI/AISC 360-16, Specification for Structural Steel Buildings
