Considerazione di effetti del 2° ordine p-δ in RFEM 6 e RSTAB 9

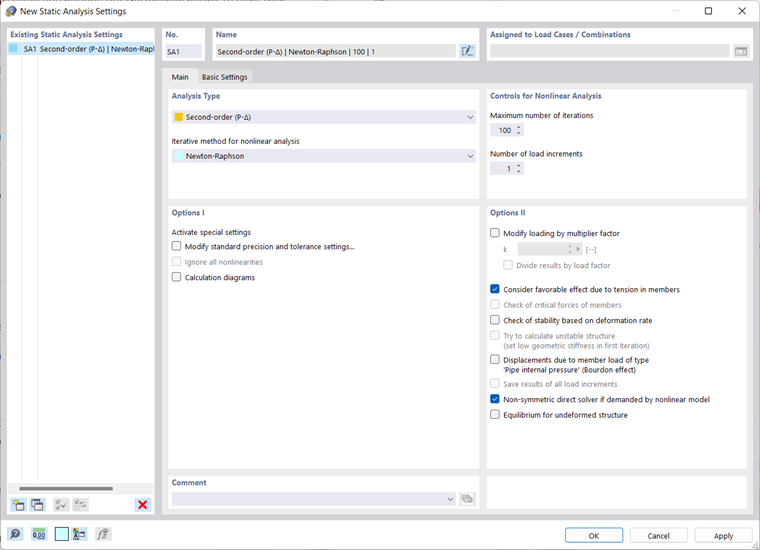

In RFEM 6 gli effetti del secondo ordine, incluso piccolo p-δ, sono automaticamente presi in considerazione in Combinazioni di carico quando il tipo di analisi è impostato di conseguenza. Nel calcolo dell'analisi del secondo ordine, rispetto a p-δ, viene presa in considerazione la curvatura trovata localmente lungo un'asta, che è causata da momenti secondari come inflessioni laterali dell'asta. Questa curvatura aggiuntiva può causare momenti interni aumentati e, a sua volta, una maggiore inflessione laterale fino a quando l'asta non raggiunge l'equilibrio o supera il carico di instabilità critico. In RFEM 6 e RSTAB 9, è possibile calcolare i casi di carico e le combinazioni di carico secondo i vari metodi di analisi.

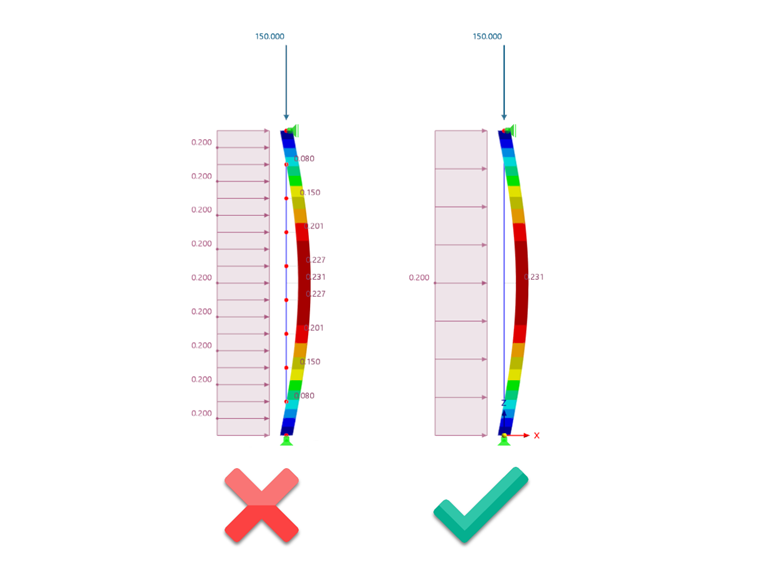

Devo dividere le aste in più segmenti perché gli effetti p-δ siano presi in considerazione?

Non è necessario dividere le aste utilizzando i nodi in più segmenti per prendere in considerazione gli effetti p-δ. La ragione di ciò è che gli effetti p-δ non si basano su spostamenti nodali.

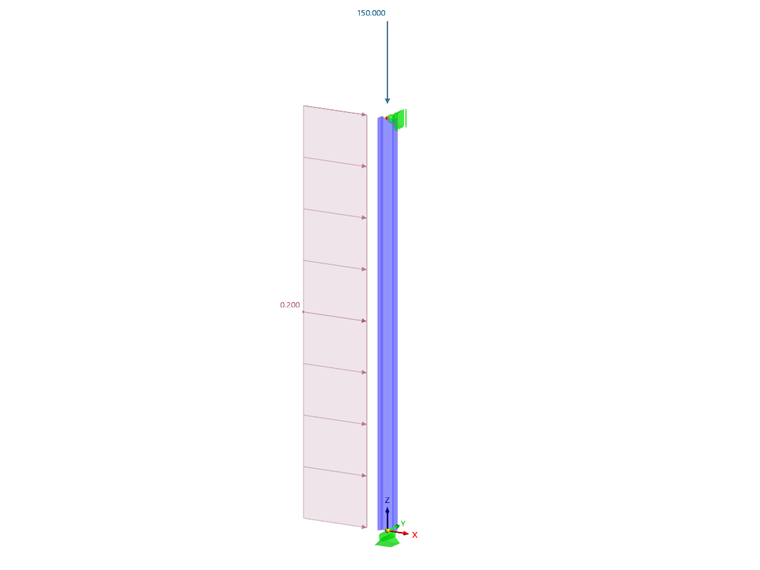

Nell'esempio allegato tratto dalla norma AISC 360-16 [1], RFEM 6 sarà confrontato con i valori e verificato. Le unità imperiali saranno utilizzate secondo Fig. C-C2.2 Caso di problema del benchmark 1. L'esempio è costituito da una trave a I W14x48 semplicemente vincolata che ha una forza uniforme di 0,200 kip/ft applicata all'asse maggiore. Nell'immagine sotto, questo è modellato in RFEM 6.

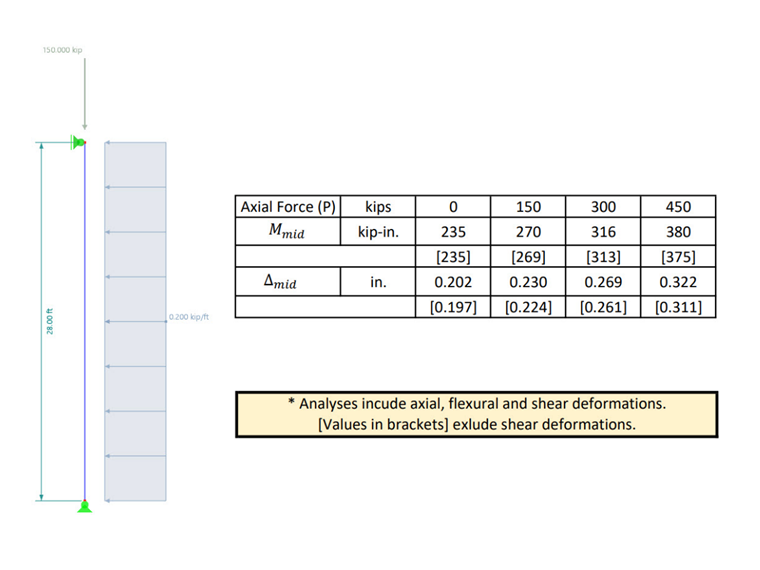

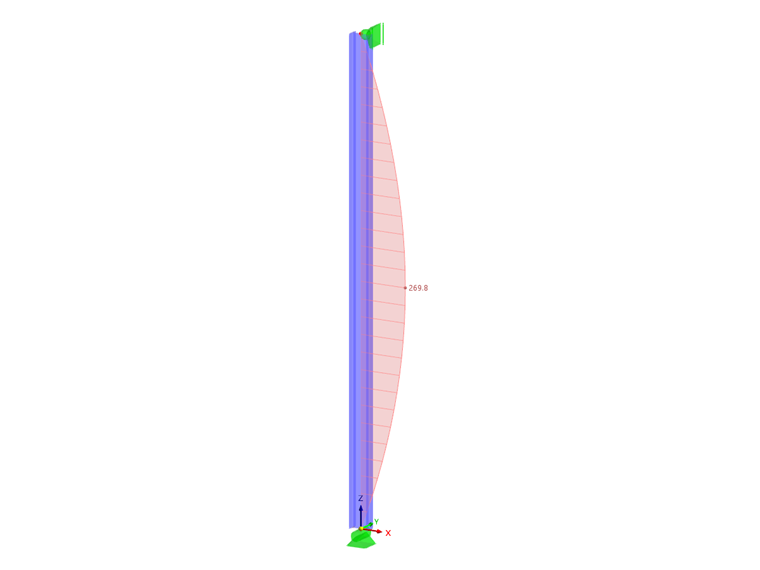

Quindi, viene applicato un carico assiale variabile utilizzando casi di carico separati. Nell'immagine seguente, sono mostrati i vari carichi e i corrispondenti momenti/inflessioni presi da AISC 360-16 [1]. Questi valori sono utilizzati e confrontati per la verifica.

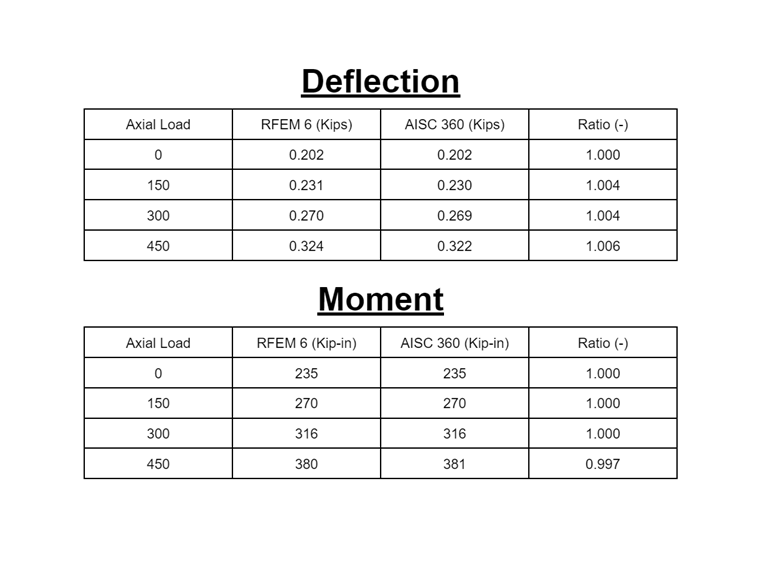

Di seguito è stata creata una tabella in modo che i risultati di AISC 360-16 [1] e RFEM 6 possano essere facilmente confrontati. Più il rapporto è vicino a 1,000, più accurato sarà il risultato. Come mostrato in questa tabella, ogni risultato corrisponde quasi esattamente, con solo una piccola discrepanza dovuta all'arrotondamento. Infine, di seguito è allegato il modello di RFEM 6, disponibile per il download.

Autore

Alex Bacon, EIT

Alex Bacon, EIT

Ingegnere del supporto tecnico

Alex è responsabile della formazione dei clienti, dell'assistenza tecnica e dello sviluppo di programmi per il mercato nordamericano.

Parole chiave

Secondo ordine P-Delta RFEM Analisi statica Verificato

Riferimento

[1]   ANSI/AISC 360-16, Specification for Structural Steel Buildings
