Уменьшение количества сочетаний нагрузок в RFEM 6

В этой статье показано, как использовать мастер сочетаний в RFEM 6, чтобы уменьшить количество анализируемых сочетаний нагрузок, тем самым уменьшив трудоемкость расчета и повысив его эффективность.

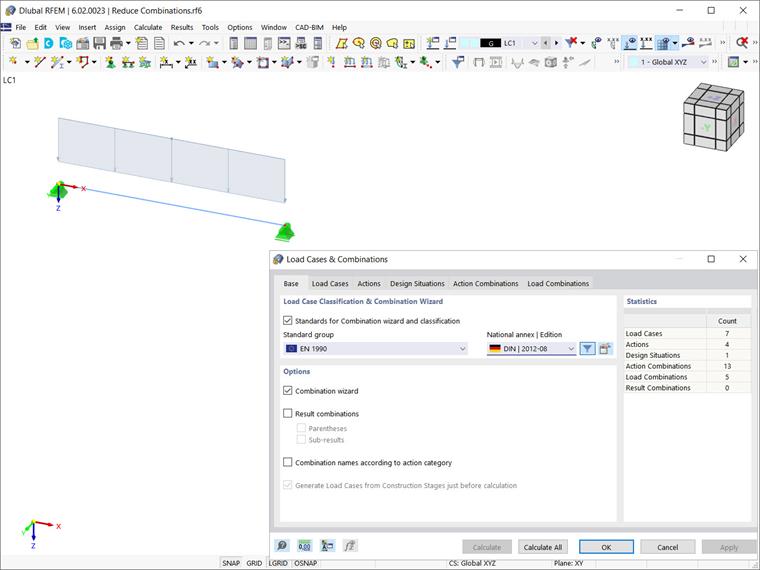

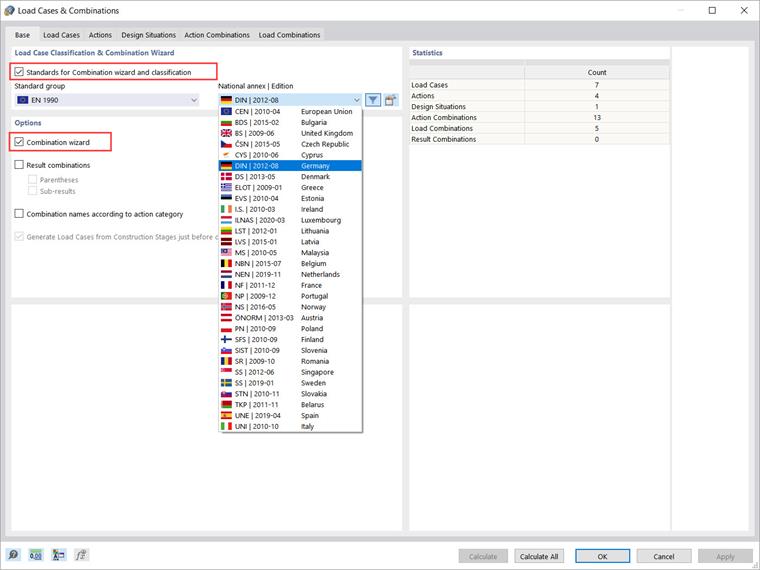

Мастер сочетаний активируется по умолчанию в диалоговом окне «Загружения и сочетания» (Рисунок 1). Флажок «Мастер комбинирования и классификации» также активирован, что позволяет выбрать группу стандартов и национальное приложение, на основе которых будут классифицироваться и комбинироваться нагрузки. Стандарт, который вы определили в базовых данных модели, предустановлен, но вы можете выбрать любой стандарт и приложение из списков.

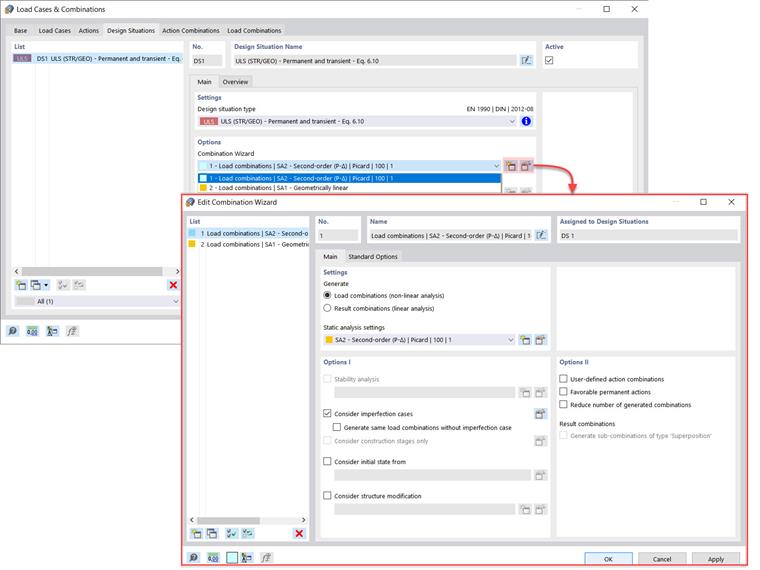

После активации мастер комбинирования управляет спецификациями, по которым создаются сочетания, с учетом расчетных ситуаций. Вы можете определить несколько мастеров комбинирования и назначить их для расчетных ситуаций (Рисунок 2).

Таким образом, сочетания воздействий и нагрузок генерируются автоматически в соответствии со стандартными правилами сочетания '. Однако важно помнить, что сочетание воздействий должно быть направлено на поиск наиболее неблагоприятного сочетания нагрузок для расчета в каждом месте конструкции.

Это означает, что количество возможных сочетаний увеличивается с каждым дополнительным загружением с изменяющимся эффектом, что также приводит к увеличению затрат на расчеты. Следовательно, вы должны стремиться уменьшить количество сочетаний нагрузок и, таким образом, повысить эффективность расчета конструкций.

В RFEM 6 можно автоматически уменьшить количество сочетаний нагрузок, которые необходимо проанализировать. Это можно сделать, активировав опцию «Уменьшить количество созданных сочетаний» в мастере сочетаний (Рисунок 3).

Активация этой опции подразумевает, что результаты отдельных загружений будут рассматриваться с точки зрения «максимального» или «минимального» результата конкретного загружения. На основе этого соображения, загружения будут классифицированы на набор загружений с положительными (+) результатами и набор с отрицательными (-) результатами.

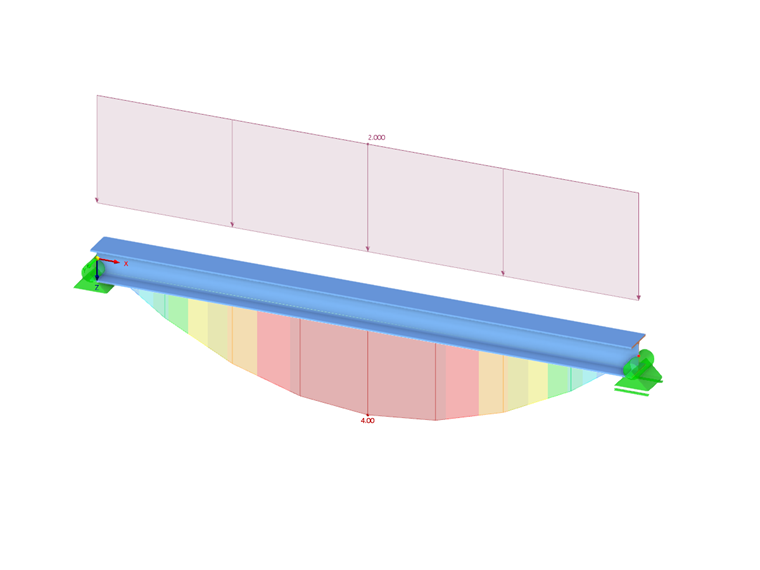

Затем из этих наборов загружений будут созданы сочетания нагрузок, и их количество будет значительно меньше, чем полученное без активации опции снижения. Это будет лучше объяснено в примере, показанном на рисунке 4, для которого мастер сочетаний установлен на «Активный», а стандарт, выбранный для классификации загружений и сочетаний - EN 1990 См. [1] .

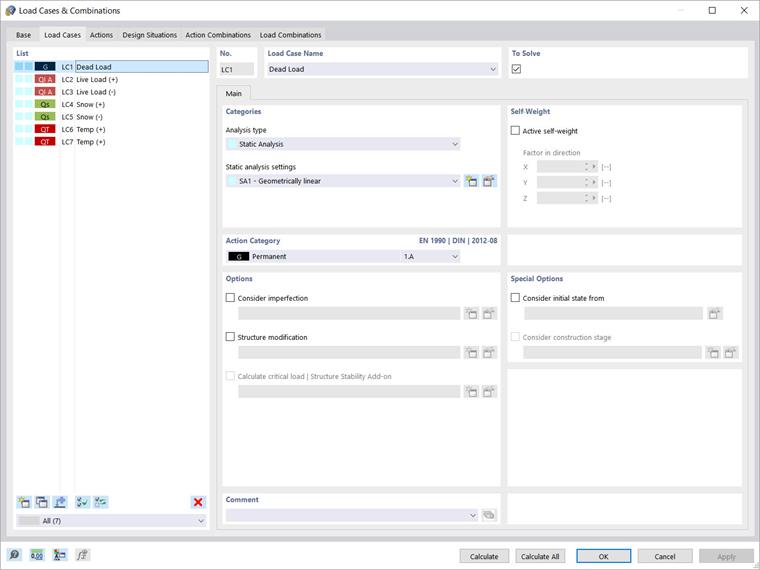

Нагрузки, определенные для данной конструктивной системы, показаны на рисунке 5. К ним относятся: постоянная нагрузка, временная нагрузка в + и - направлениях, снеговая нагрузка в + и - направлениях и две температурные нагрузки. Они организованы по отдельным загружениям и классифицированы по категориям воздействий, так что их можно накладывать друг на друга в соответствии со стандартами и с учетом отдельных расчетных ситуаций.

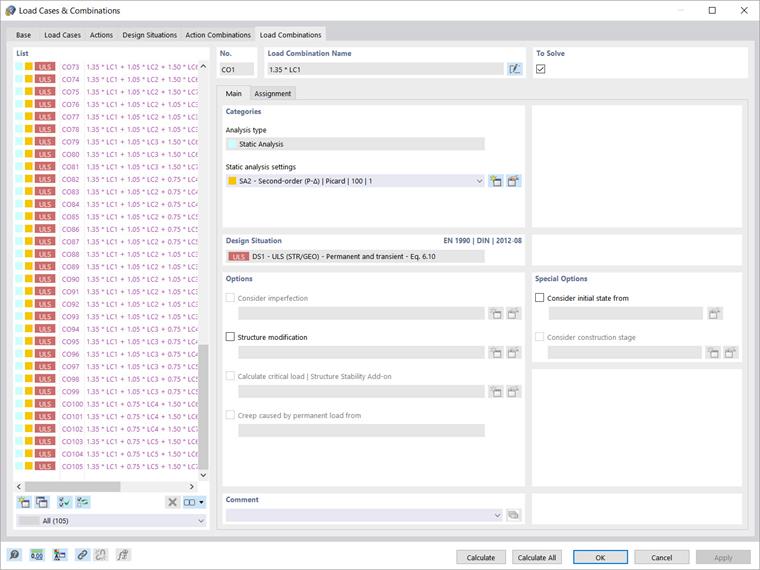

Сначала мы взглянем на количество сочетаний нагрузок, созданных для предельного состояния, если опция снижения не активирована. В данном случае программа перечисляет 13 сочетаний воздействий в соответствии с выбранным стандартом (EN 1990), в результате чего получается 105 сочетаний нагрузок (Рисунок 6).

С другой стороны, если уменьшение сочетаний нагрузок активировано, как показано на рисунке 3, программа анализирует результаты отдельных загружений и классифицирует их на набор загружений с положительными (+) результатами и набор загружений с положительными (+) результатами загружения с отрицательным (-) результатом.

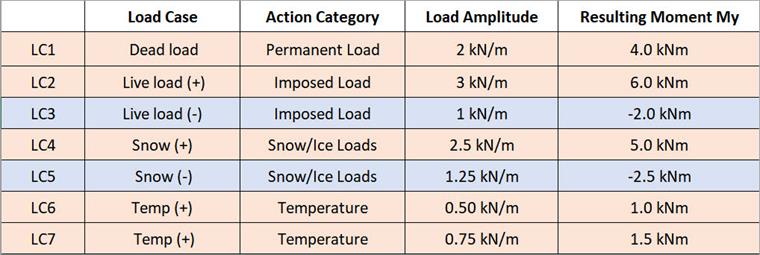

Например, нагрузки, которые были определены для этой модели (рисунок 5), приводят к провисающим моментам My, значения которых суммированы на рисунке 7. Как показано, LC1, LC2, LC4, LC6 и LC7 формируют набор загружений с положительными (+) результатами (отмечены красным цветом), тогда как LC3 и LC5 формируют набор загружений с отрицательными (-) результатами (отмечены цветом в синий).

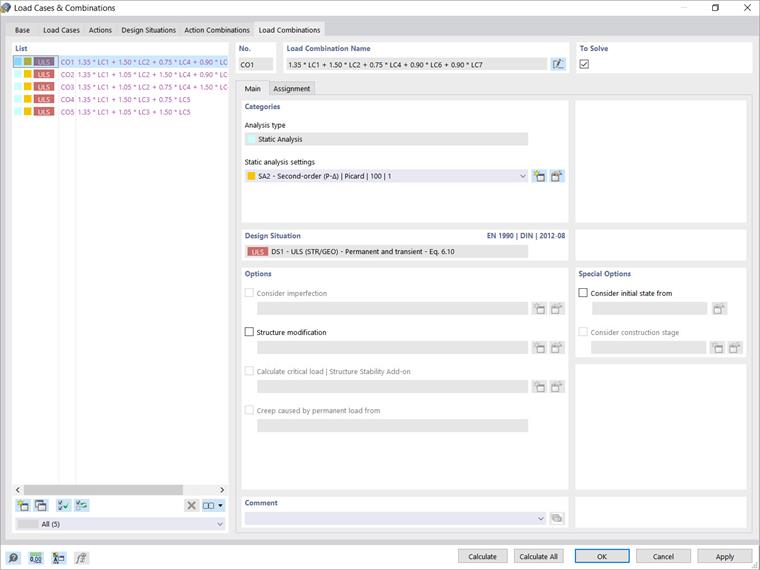

Как пояснялось ранее в тексте, сочетания нагрузок теперь создаются из этих наборов загружений. Поскольку категория постоянного воздействия определена как LC1, это загружение дополнительно учитывается для набора загружений с отрицательными (-) результатами. Как показано на рисунке 8, таким образом создается только 5 сочетаний нагрузок, что значительно меньше, чем 105 сочетаний нагрузок, созданных ранее (то есть без активации опции снижения).

Заключение

Мастер сочетаний в RFEM 6 поможет вам классифицировать загружения в соответствии со стандартами и наложить их на сочетания воздействий и нагрузок. Учитывая, что количество возможных сочетаний увеличивается с каждым дополнительным загружением, можно уменьшить количество сочетаний нагрузок и, таким образом, уменьшить вычислительные усилия. Для этого в мастере сочетаний должна быть активирована опция «Уменьшить количество генерируемых комбинаций».

При активации этой опции программа анализирует результаты отдельных загружений и классифицирует их на набор загружений с положительными (+) результатами и набор загружений с отрицательными (-) результатами. Наконец, из этих наборов загружений создаются сочетания нагрузок, и их количество значительно меньше, чем полученное без активации опции снижения, что приводит к сокращению времени расчета и повышению эффективности расчета.


Автор

Irena Kirova отвечает за написание технических статей и техподдержку пользователей ПО Dlubal.

Ссылки
Ссылки
  1. Eurocode 0: Grundlagen der Tragwerksplanung; DIN EN 1990:2010-12
