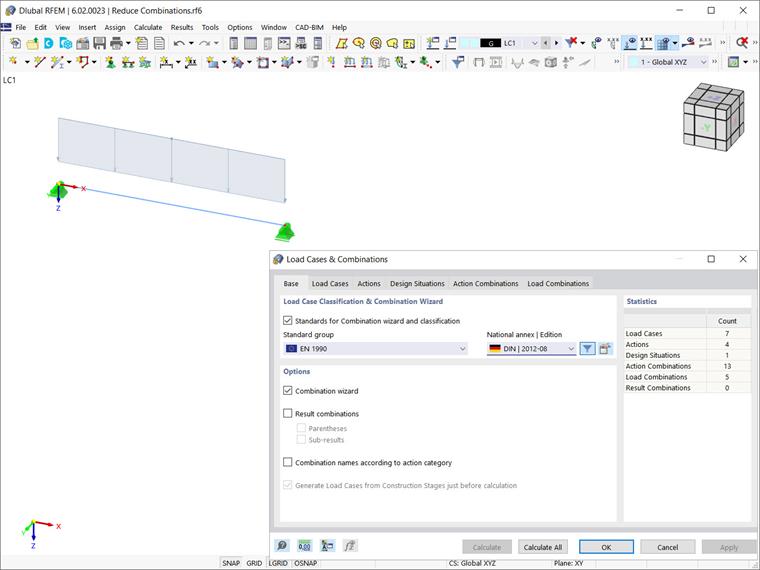

Kreator Kombinacji jest domyślnie aktywowany w oknie dialogowym „Przypadki obciążeń i kombinacje” (Obraz 1). Pole wyboru „Normy dla Kreatora Kombinacji i Klasyfikacji” jest również aktywowane, co pozwala wybrać grupę norm i załącznik krajowy, na podstawie których obciążenia będą klasyfikowane i kombinowane. Norma zdefiniowana w danych podstawowych modelu jest ustawiona domyślnie, ale można wybrać dowolną normę i załącznik z list.

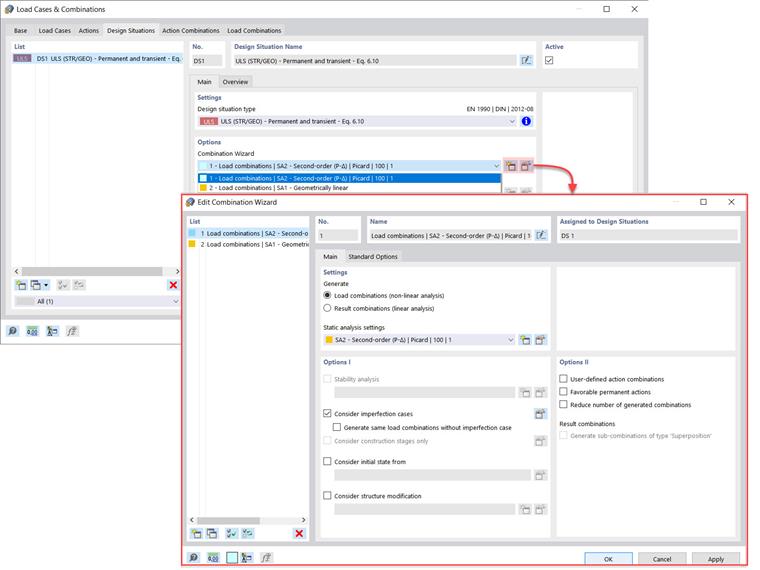

Po aktywacji, Kreator Kombinacji zarządza specyfikacjami, na podstawie których tworzone są kombinacje, uwzględniając sytuacje projektowe. Możesz zdefiniować kilka kreatorów kombinacji i przypisać je do sytuacji projektowych (Obraz 2).
W ten sposób kombinacje działań i obciążeń są automatycznie generowane zgodnie z zasadami kombinacji normy. Ważne jest jednak, aby pamiętać, że kombinacja działań powinna dążyć do znalezienia najbardziej niekorzystnej kombinacji obciążeń dla projektu dla każdej lokalizacji konstrukcji.
Oznacza to, że liczba możliwych kombinacji wzrasta wraz z każdym dodatkowym przypadkiem obciążenia, co prowadzi również do zwiększonego wysiłku obliczeniowego. Dlatego należy dążyć do redukcji liczby kombinacji obciążeń, co poprawia efektywność analizy konstrukcyjnej.

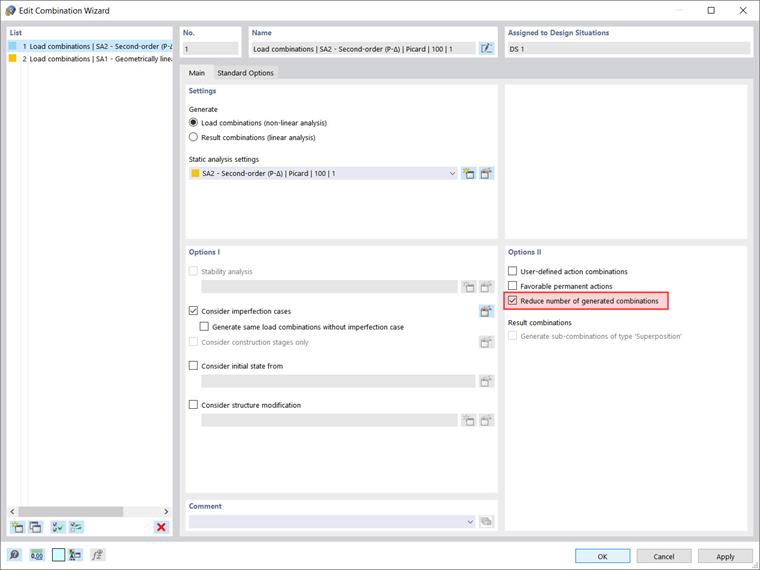

W RFEM 6 możliwe jest automatyczne zmniejszenie liczby kombinacji obciążeń do analizy. Można to zrobić przez włączenie opcji „Zredukować liczbę generowanych kombinacji” w Kreatorze Kombinacji (Obraz 3).
Aktywacja tej opcji oznacza, że wyniki pojedynczych przypadków obciążeń będą rozpatrywane w kategoriach „maksymalnego” lub „minimalnego” wyniku danego przypadku obciążenia. Na podstawie tego związku przypadki obciążeń zostaną sklasyfikowane do zestawu przypadków obciążeń z wynikami dodatnimi (+) oraz zestawu z wynikami ujemnymi (-).

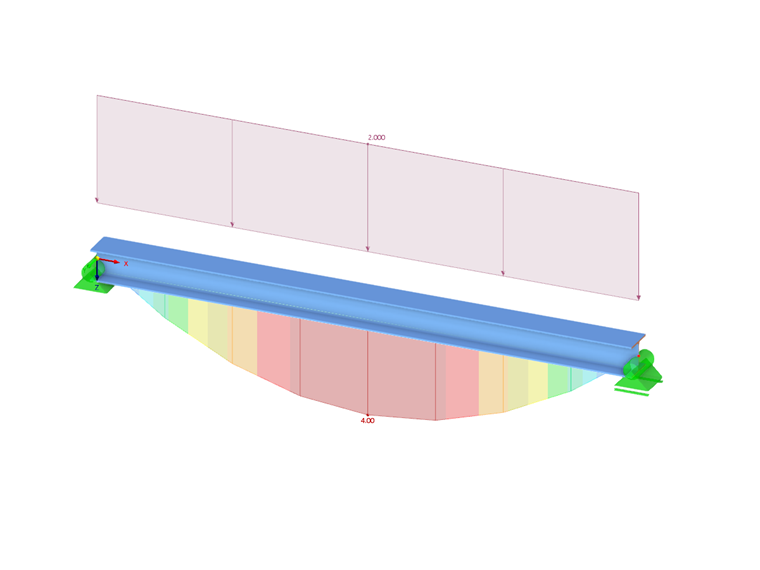

Kombinacje obciążeń zostaną następnie wygenerowane z tych zestawów przypadków obciążeń, a ich liczba będzie znacznie mniejsza niż ta uzyskana bez aktywacji opcji redukcji. Będzie to lepiej wytłumaczone w przykładzie pokazanym na Obrazie 4, w którym Kreator Kombinacji jest ustawiony na „Aktywny”, a wybraną normą do klasyfikacji i kombinacji przypadków obciążeń jest EN 1990 [1].

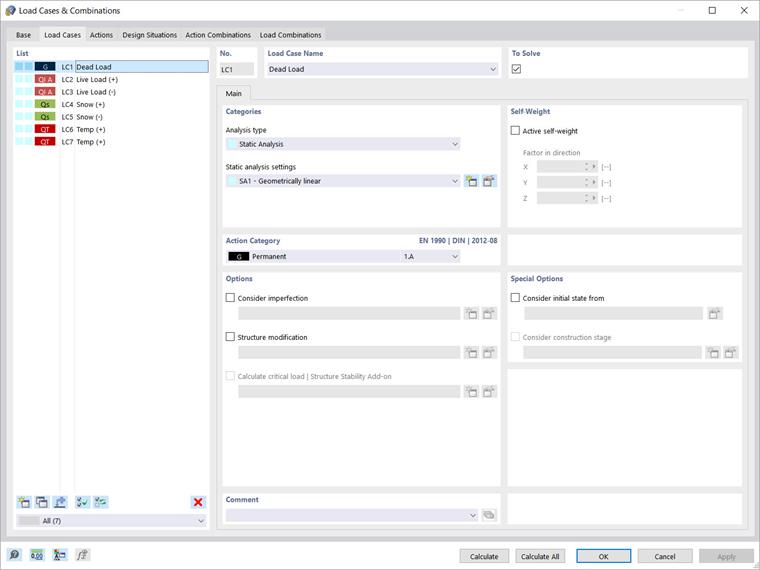

Obciążenia zdefiniowane dla tego systemu konstrukcyjnego pokazano na Obrazie 5. Obejmują one: obciążenie stałe, obciążenie użytkowe w kierunkach + i -, obciążenie śniegiem w kierunkach + i - oraz dwa obciążenia temperaturowe. Zorganizowane są w indywidualne przypadki obciążeń i sklasyfikowane do kategorii działań, aby można było je nakładać zgodnie z normami i uwzględniając odrębne sytuacje projektowe.

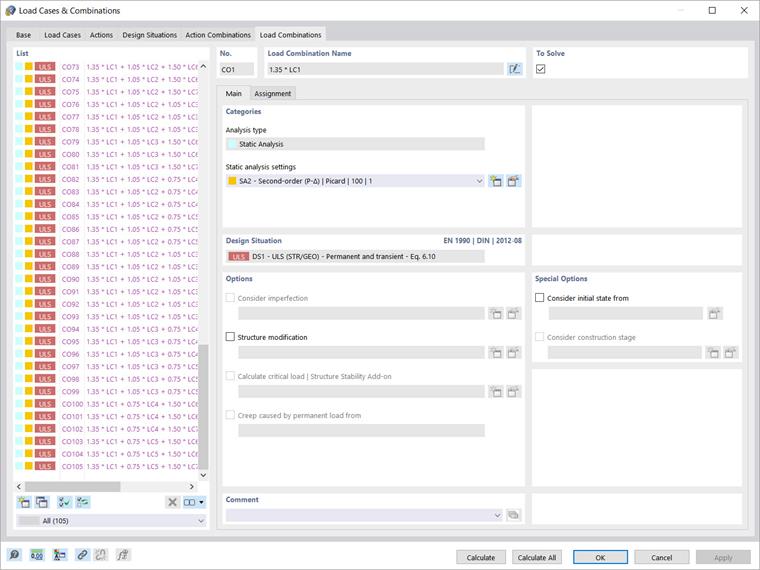

Najpierw przyjrzymy się liczbie kombinacji obciążeń wygenerowanych dla ostatecznego stanu granicznego, jeśli opcja redukcji nie jest aktywowana. W tym przypadku, program wymienia 13 kombinacji działań zgodnie z wybraną normą (EN 1990), co skutkuje 105 kombinacjami obciążeń (Obraz 6).
Jeśli natomiast redukcja kombinacji obciążeń jest aktywowana, jak pokazano na Obrazie 3, program analizuje wyniki pojedynczych przypadków obciążeń i klasyfikuje je do zestawu przypadków obciążeń z wynikami dodatnimi (+) oraz zestawu przypadków obciążeń z wynikami ujemnymi (-).

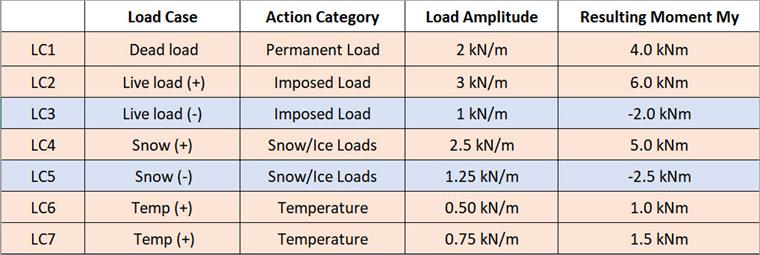

Na przykład, obciążenia zdefiniowane dla tego modelu (Obraz 5) skutkują momentami zginającymi My, których wartości są podsumowane na Obrazie 7. Jak pokazano, LC1, LC2, LC4, LC6 i LC7 tworzą zestaw przypadków obciążeń z wynikami dodatnimi (+) (oznaczone na czerwono), podczas gdy LC3 i LC5 tworzą zestaw przypadków obciążeń z wynikami ujemnymi (-) (oznaczone na niebiesko).

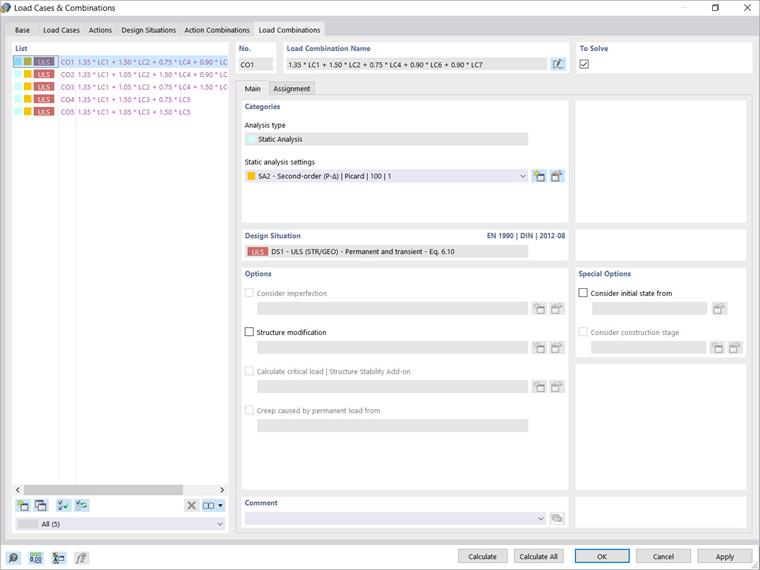

Jak wcześniej wyjaśniono w tekście, kombinacje obciążeń są teraz generowane z tych zestawów przypadków obciążeń. Ponieważ kategoria działania trwałego jest zdefiniowana jako LC1, ten przypadek obciążenia jest dodatkowo brany pod uwagę dla zestawu przypadków obciążeń z wynikami ujemnymi (-). Jak pokazuje Obraz 8, w ten sposób wygenerowano tylko 5 kombinacji obciążeń, co jest znacznie mniej niż 105 kombinacji obciążeń wygenerowanych wcześniej (tj. bez aktywacji opcji redukcji).
Podsumowanie
Kreator Kombinacji w RFEM 6 wspiera Cię w klasyfikacji przypadków obciążeń zgodnie z normami i nakładaniu ich w kombinacjach działań i obciążeń. Zważywszy, że liczba możliwych kombinacji rośnie z każdym dodatkowym przypadkiem obciążenia, możliwe jest zredukowanie liczby kombinacji obciążeń, a tym samym zmniejszenie wysiłku obliczeniowego. W tym celu, należy aktywować opcję „Zredukować liczbę generowanych kombinacji” w Kreatorze Kombinacji.
Po aktywacji tej opcji, program analizuje wyniki pojedynczych przypadków obciążeń i klasyfikuje je do zestawu przypadków obciążeń z wynikami dodatnimi (+) oraz zestawu przypadków obciążeń z wynikami ujemnymi (-). Ostatecznie, kombinacje obciążeń są generowane z tych zestawów przypadków obciążeń, a ich liczba jest znacznie niższa niż ta uzyskana bez aktywacji opcji redukcji, co skutkuje krótszym czasem obliczeń i zwiększoną efektywnością obliczeniową.
