«Выбор объекта» в RFEM 6 и RSTAB 9

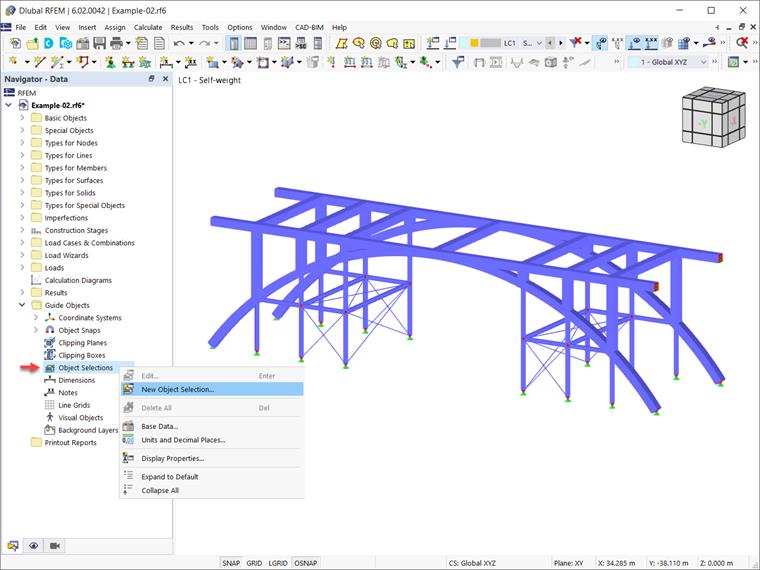

«Выбор объекта» позволяет вам задать критерии, на основе которых вы можете выбрать и изменить несколько объектов одновременно. В RFEM 6 или RSTAB 9 вы можете найти их как часть «Направляющих объектов» в данных навигатора (Рисунок 1). Каждый выбор объектов может учитывать одну или несколько категорий объектов.
Доступные категории зависят от модели и могут представлять собой, например, основные объекты, несовершенства, нагрузки, стадии строительства, направляющие объекты и т.д. Затем для каждой категории объектов необходимо задать критерии выбора с точки зрения типа объекта и параметров объекта.

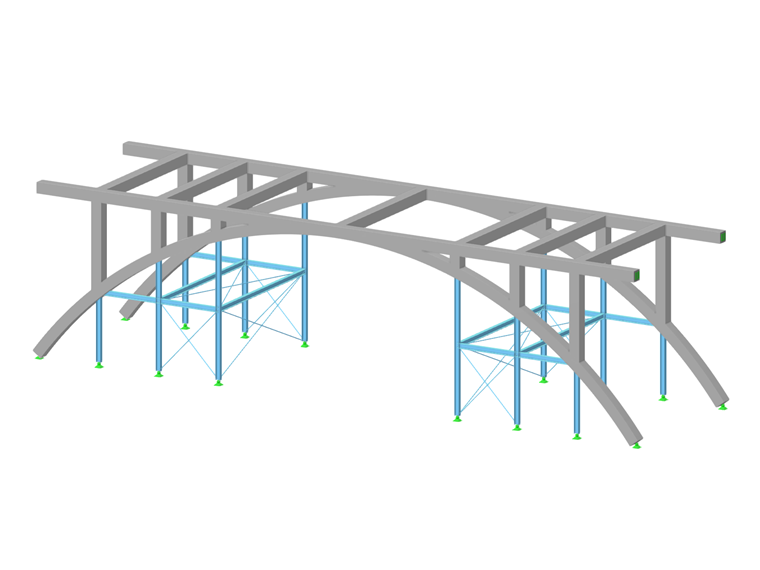

Чтобы проиллюстрировать это более наглядно, будут созданы два выбора объектов для модели, показанной на рисунке 1. В первом будут выбраны стержни с одинаковым сечением (HEB 400). Следовательно, в качестве категории объектов в списке «Объекты» выбирается «Стержни», а тип задания устанавливается как «Базовый».

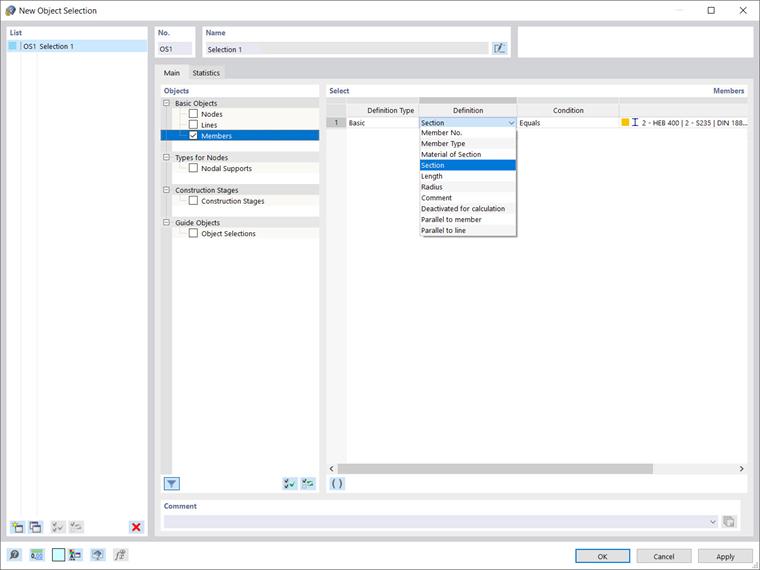

Поскольку нас интересует выбор всех стержней с сечением HEB 400, параметром объекта, на основе которого должны быть выбраны стержни, является «Сечение», а для условия заданы как «Равные» (рисунок 2).

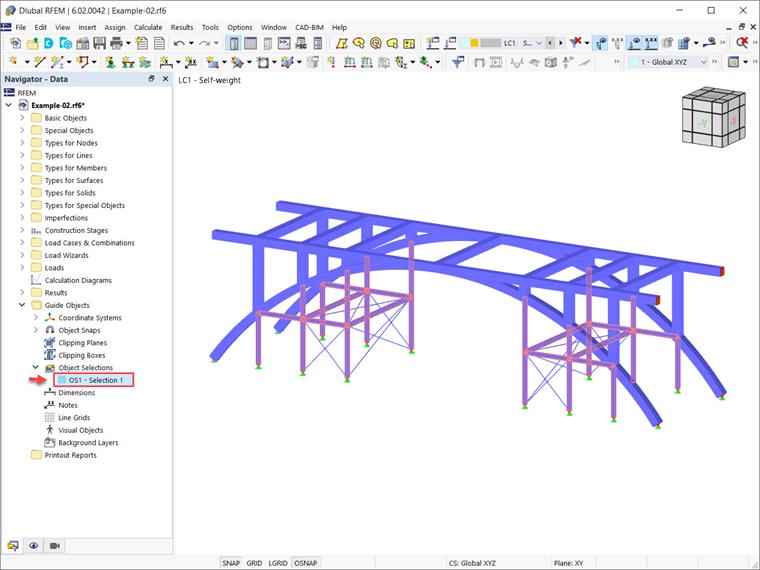

Этот выбор теперь доступен в данных навигатора и может быть активирован, как показано на рисунке 3.

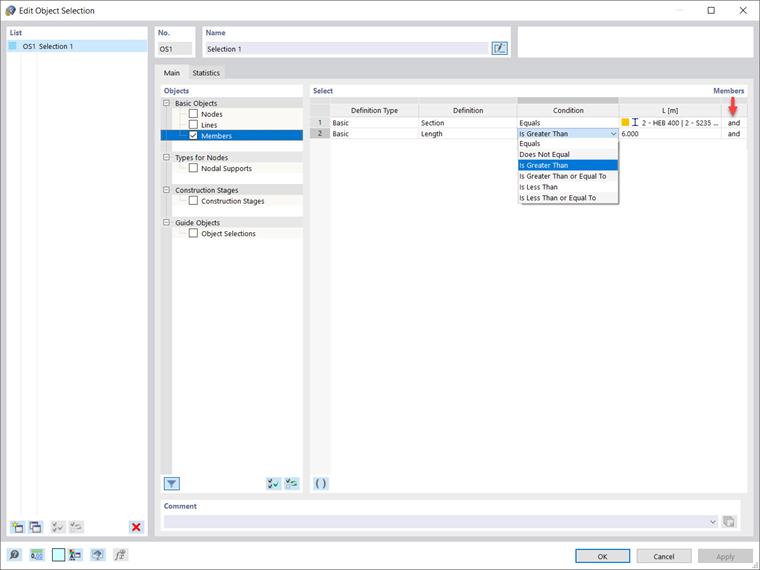

Одним из преимуществ создания выборок объектов является возможность их последующего изменения. Таким образом, вы можете легко добавлять или удалять объекты в интересующей вас выборке. На рисунке 4, например, показано, как изменить выбор 1 путем добавления другого условия выбора (то есть, стержней длиной более 6 м). Теперь параметр объекта - «Длина», а условие - «Больше чем».
Обратите внимание, что последний столбец позволяет вам задать, каким образом выбор объекта будет расширен добавленным условием. Критерий «и» означает, что каждое из условий, заданных построчно, должно выполняться для включения объекта в выборку, тогда как «или» означает, что объект включается в выборку объектов, как только выполняется одно из условий. В этом примере выбран критерий - «и», поэтому для включения объекта в Выбор 1 должны быть выполнены оба условия.

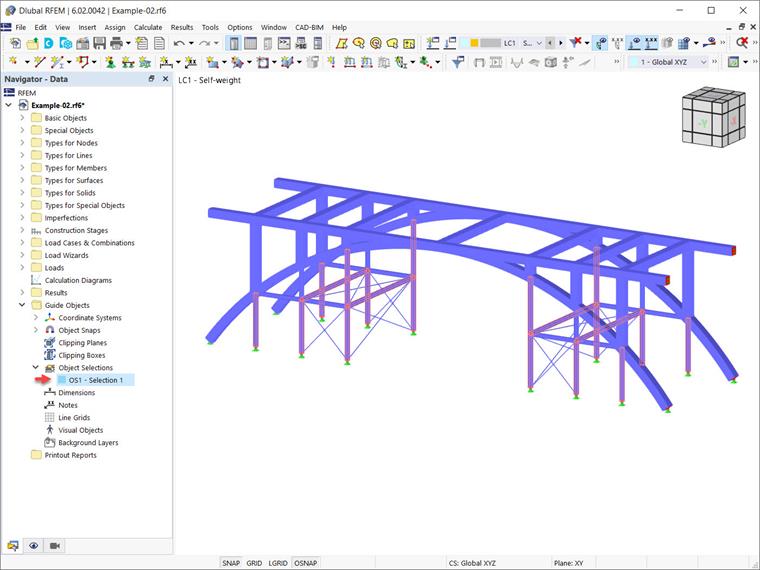

После подтверждения дополнительного условия выбора, Выбор 1 соответствующим образом изменяется, как показано на рисунке 5.

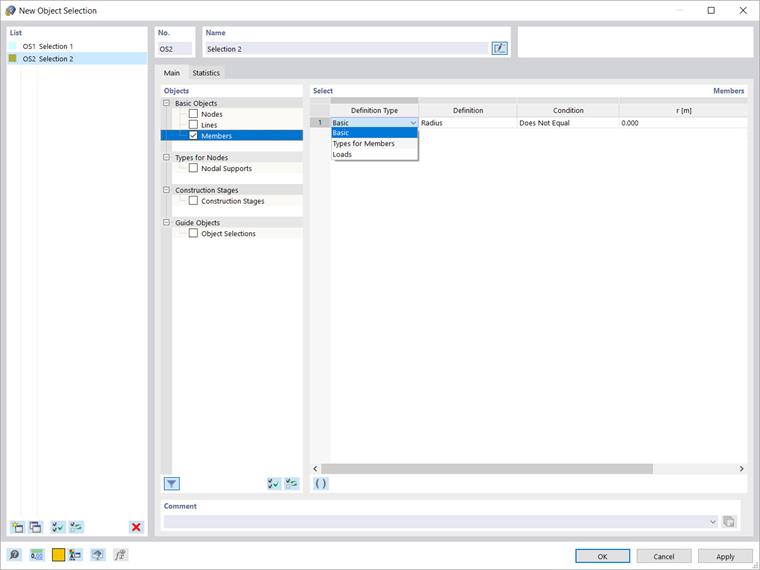

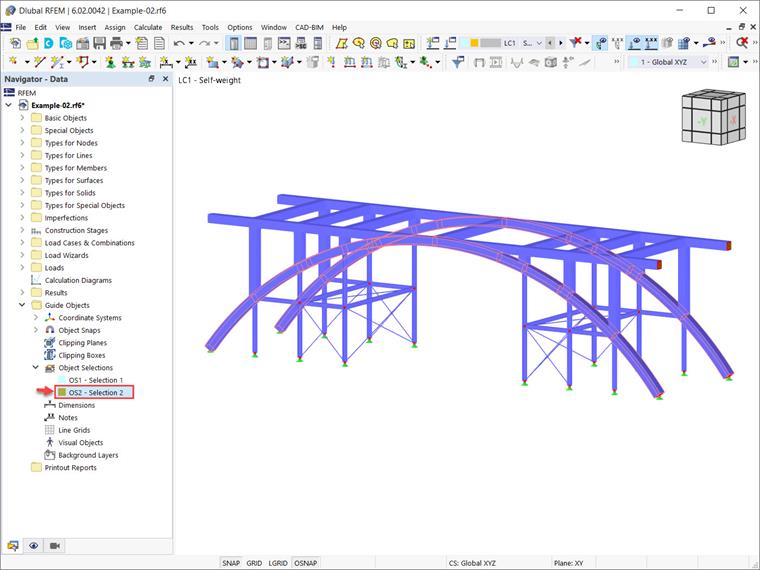

Вы можете создать столько выборок объектов, сколько вам нужно. Чтобы показать это, в новый Выбор 2 (рисунок 6) будут включены дуги моста. Процедура аналогична той, что использовалась для создания Выбора 1. Следовательно, в качестве категории объекта выбрана «Стержни». Тип задания снова «Базовый», тогда как параметром задания теперь является «Радиус». Поскольку дуги представляют собой криволинейные стержни с радиусом, отличным от нуля, условие «Не равно» установлено равным 0 м. В результате создаётся Выбор 2, как показано на рисунке 7.
Заключение
Выборы объектов в RFEM 6 и RSTAB 9 позволяют группировать объекты, отвечающие определённым критериям. Это позволяет выбирать и изменять несколько объектов одновременно. Вы можете задать различные условия в одном выборе объекта, а также несколько вариантов выбора, которые не зависят друг от друга.

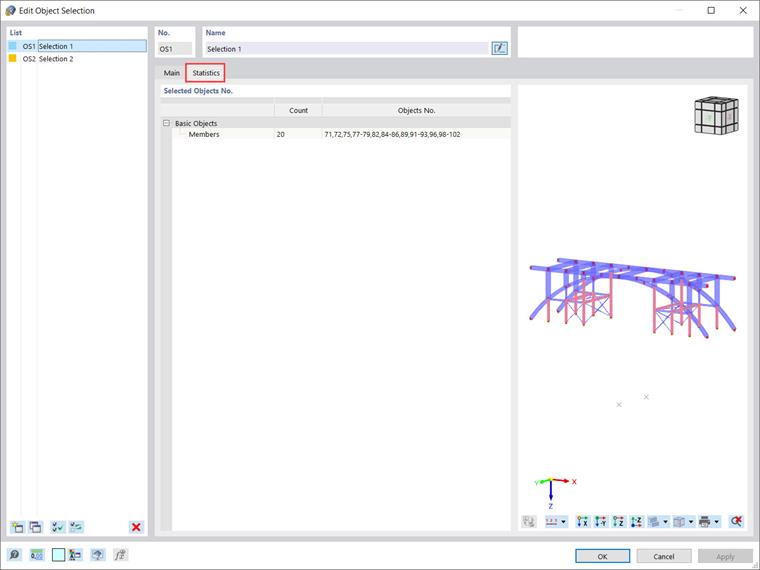

Как только выполнены определённые критерии выбора, объект включается в выбор объекта. Все объекты, включённые в текущий выбор объектов, перечислены во вкладке «Статистика», как показано на рисунке 8.
