"Sélection d'objet" dans RFEM 6 et RSTAB 9

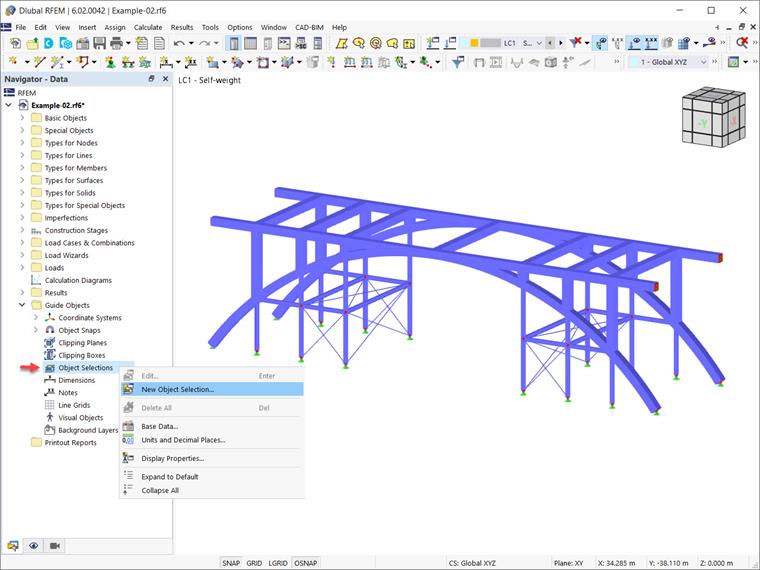

"La sélection d'objet" vous permet de définir des critères selon lesquels vous pouvez sélectionner et modifier plusieurs objets à la fois. Dans RFEM 6 ou RSTAB 9, vous pouvez la trouver dans les "Objets guides" dans le navigateur de données (Image 1). Chaque sélection d'objet peut prendre en considération une ou plusieurs catégories d'objets.
Les catégories disponibles dépendent du modèle et peuvent être, par exemple, des objets de base, des imperfections, des charges, des étapes de construction, des objets guides, etc. Ensuite, pour chaque catégorie d’objet, vous devez définir les critères de sélection en termes de type d'objet et de paramètres d'objet.

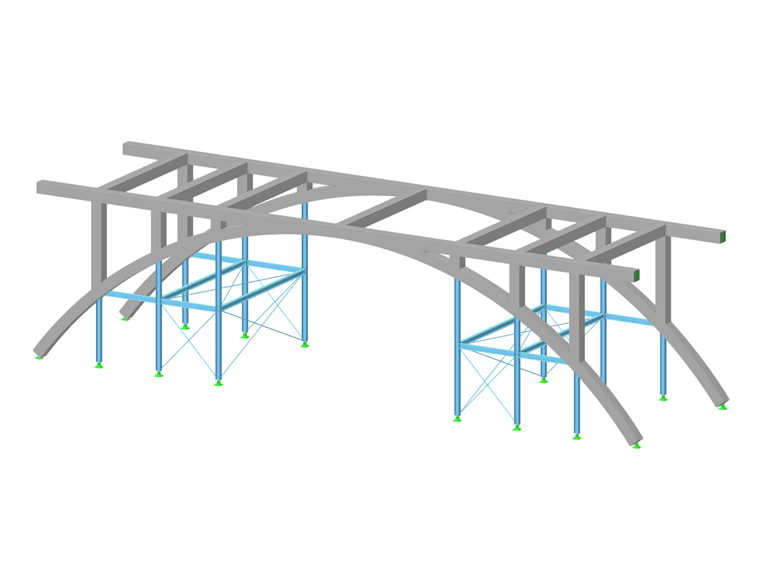

Pour illustrer cela plus en détail, deux sélections d'objets seront créées pour le modèle montré dans l'Image 1. Dans la première, les barres avec la même section transversale (HEB 400) seront sélectionnées. Ainsi, "Barres" est sélectionné comme catégorie d'objet dans la liste des "Objets" et le type de définition est défini comme "Basique".

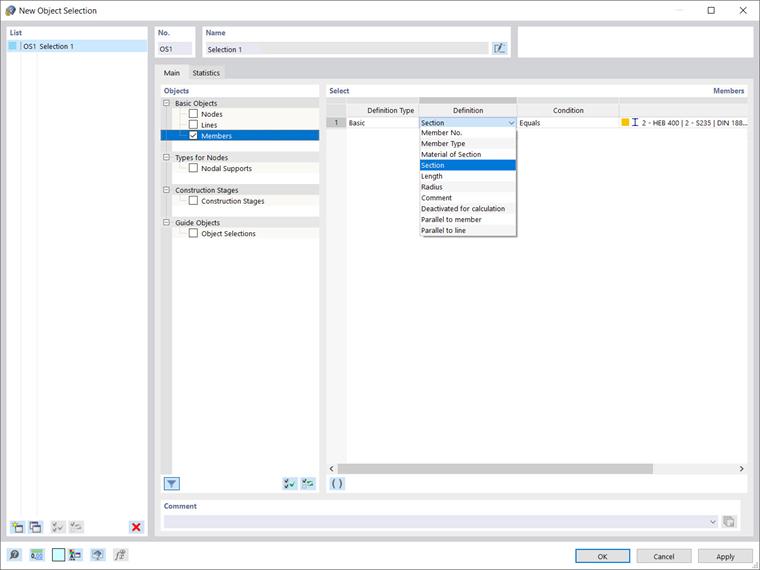

Puisque nous souhaitons sélectionner toutes les barres avec une section HEB 400, le paramètre d'objet selon lequel les barres doivent être sélectionnées est "Section", et la condition est définie sur "Égal à" (Image 2).

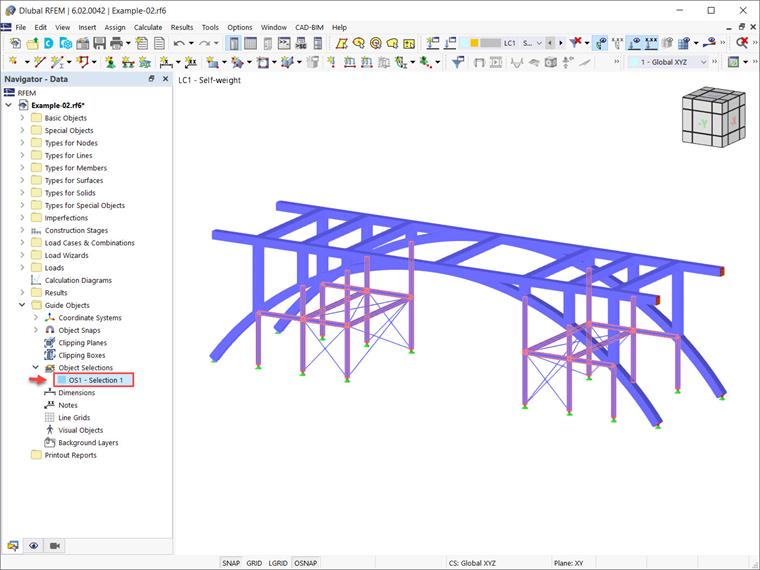

Cette sélection est maintenant disponible dans le navigateur de données et peut être activée comme illustré dans l'Image 3.

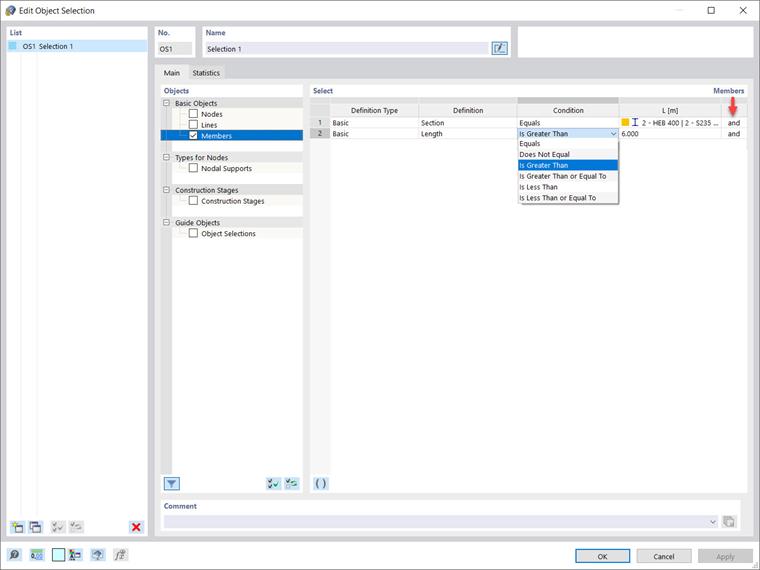

L'un des avantages de créer des sélections d'objets est la possibilité de les modifier par la suite. De cette manière, vous pouvez facilement ajouter ou supprimer des objets dans la sélection d'intérêt. L'Image 4, par exemple, montre comment modifier la Sélection 1 en ajoutant une autre condition de sélection (c'est-à-dire, des barres de plus de 6 m). Le paramètre d'objet est maintenant "Longueur", et la condition est "Est supérieur à".
Veuillez noter que la dernière colonne vous permet de définir la manière dont la sélection d'objet sera étendue par la condition ajoutée. Le critère "et" signifie que chacune des conditions définies ligne par ligne doit être remplie pour inclure un objet dans la sélection, alors que "ou" signifie qu'un objet est inclus dans la sélection d'objet dès qu'une des conditions est remplie. Dans cet exemple, le critère sélectionné est "et", et donc, les deux conditions doivent être remplies pour qu'un objet soit inclus dans la Sélection 1.
Après confirmation de la condition de sélection supplémentaire, la Sélection 1 est modifiée en conséquence, comme indiqué dans l'image 5.

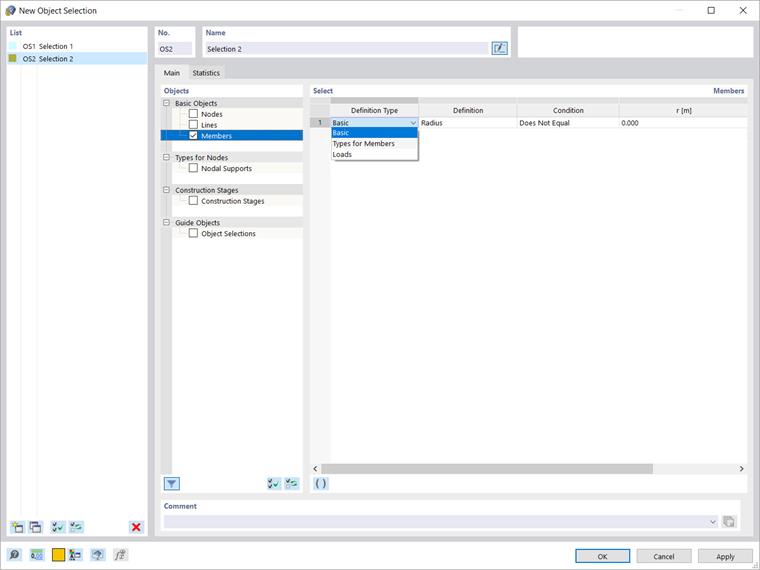

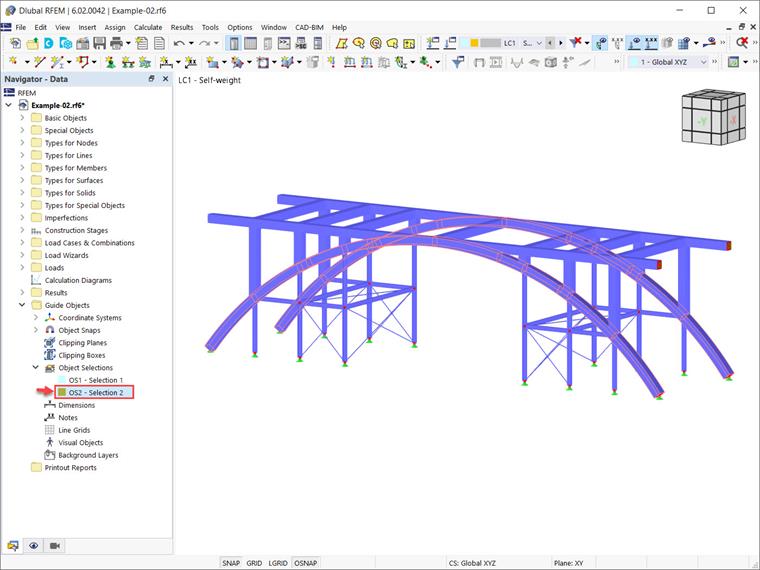

Vous pouvez créer autant de sélections d'objets que vous le souhaitez. Pour montrer cela, les arcs du pont seront inclus dans la nouvelle Sélection 2 (Image 6). La procédure est similaire à celle utilisée pour créer la Sélection 1. Ainsi, "Barres" est sélectionné comme catégorie d'objet. Le type de définition est à nouveau "Basique", tandis que le paramètre de définition est maintenant "Rayon". Puisque les arcs sont des barres courbes avec un rayon différent de zéro, la condition "N’est pas égal" est définie à 0 m. Cela conduit à créer la Sélection 2, comme montré dans l’image 7.
Conclusion
Les sélections d'objets dans RFEM 6 et RSTAB 9 permettent de regrouper des objets répondant à certains critères. Cela vous permet de sélectionner et de modifier plusieurs objets en même temps. Vous pouvez définir diverses conditions dans une sélection d'objet ainsi que plusieurs sélections indépendantes les unes des autres.

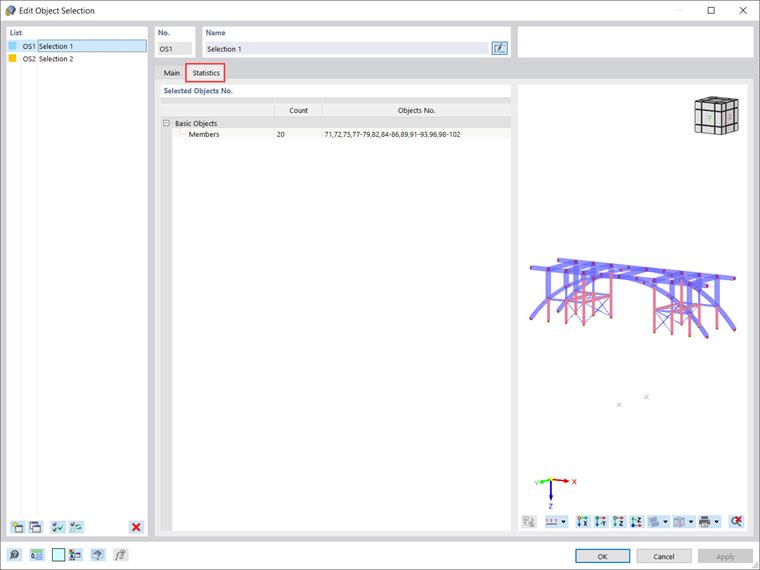

Dès que les critères de sélection définis sont remplis, un objet est inclus dans la sélection d'objet. Tous les objets inclus dans la sélection d'objet actuelle sont listés dans l'onglet "Statistiques", comme montré dans l'image 8.
