"Selección de Objetos" en RFEM 6 y RSTAB 9

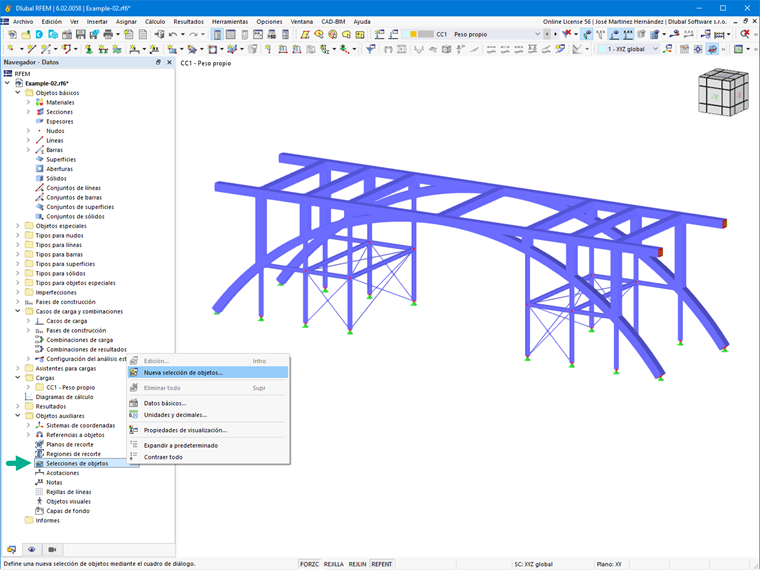

"La Selección de Objetos" te permite definir criterios en base a los cuales puedes seleccionar y editar varios objetos a la vez. En RFEM 6 o RSTAB 9, puedes encontrarlo como parte de los "Objetos Guía" en el navegador de Datos (Imagen 1). Cada selección de objeto puede considerar una o más categorías de objetos.
Las categorías disponibles dependen del modelo y pueden ser, por ejemplo, objetos básicos, imperfecciones, cargas, etapas de construcción, objetos guía, etcétera. Luego, para cada categoría de objeto, debes definir los criterios de selección en términos de tipo de objeto y parámetros del objeto.

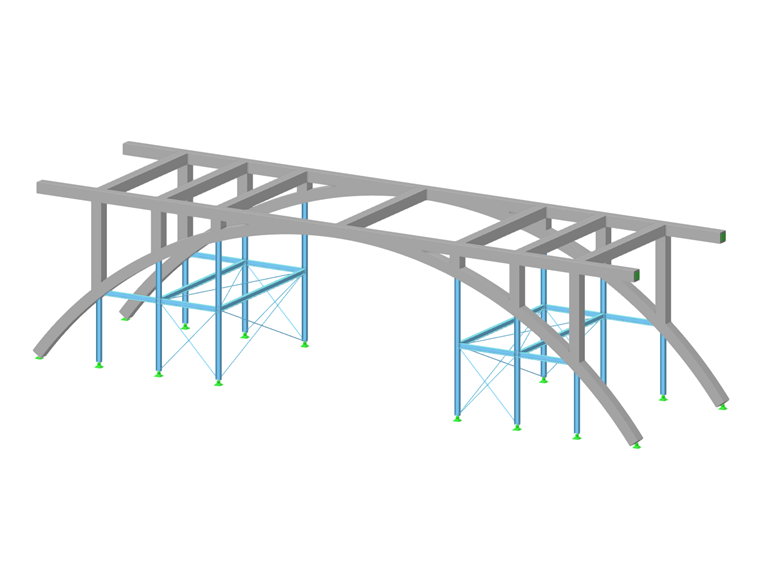

Para ilustrar esto con más detalle, se crearán dos selecciones de objetos para el modelo mostrado en la Imagen 1. En la primera, se seleccionarán los miembros con la misma sección transversal (HEB 400). Por lo tanto, se selecciona "Miembros" como la categoría de objeto en la lista de "Objetos" y el tipo de definición se establece como "Básico".

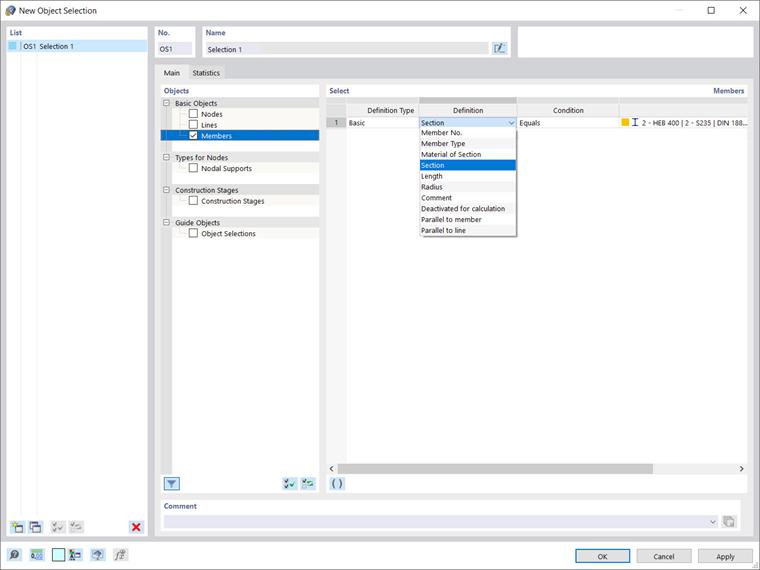

Dado que estamos interesados en seleccionar todos los miembros con una sección transversal HEB 400, el parámetro del objeto en base al cual se deben seleccionar los miembros es "Sección", y la condición se establece en "Igual a" (Imagen 2).

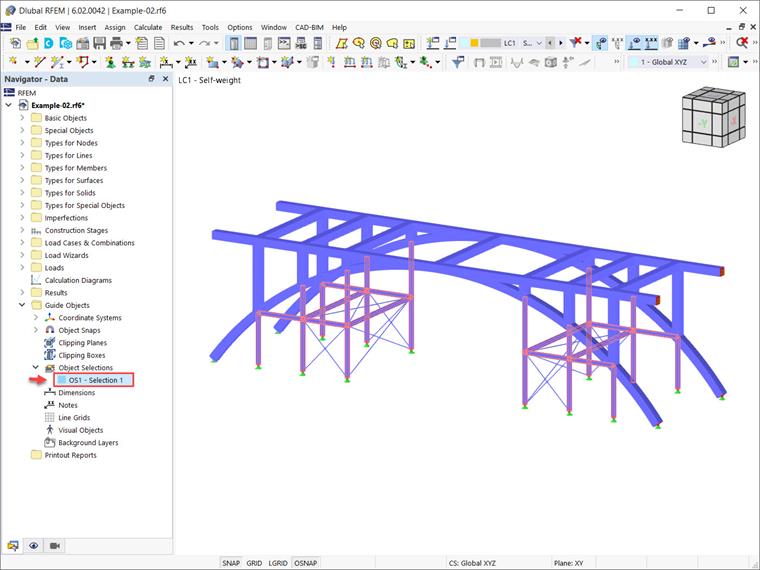

Esta selección ahora está disponible en el navegador de Datos y puede activarse como se muestra en la Imagen 3.

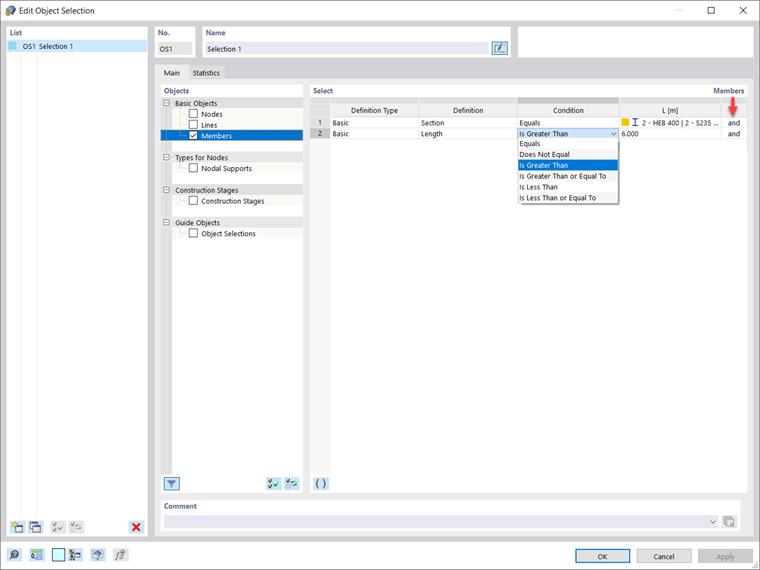

Una de las ventajas de crear selecciones de objetos es la posibilidad de editarlas posteriormente. De esta manera, puedes agregar o quitar fácilmente objetos en la selección de interés. La Imagen 4, por ejemplo, muestra cómo editar la Selección 1 agregando otra condición de selección (es decir, miembros que sean más largos de 6 m). Ahora, el parámetro del objeto es "Longitud", y la condición es "Es mayor que".
Ten en cuenta que la última columna te permite definir la manera en la cual la selección de objetos se ampliará mediante la condición añadida. El criterio "y" significa que cada una de las condiciones definidas fila por fila debe cumplirse para incluir un objeto en la selección, mientras que "o" significa que un objeto se incluye en la selección de objetos tan pronto como se cumple una de las condiciones. En este ejemplo, el criterio seleccionado es "y", y por lo tanto, ambas condiciones deben cumplirse para que un objeto se incluya en la Selección 1.

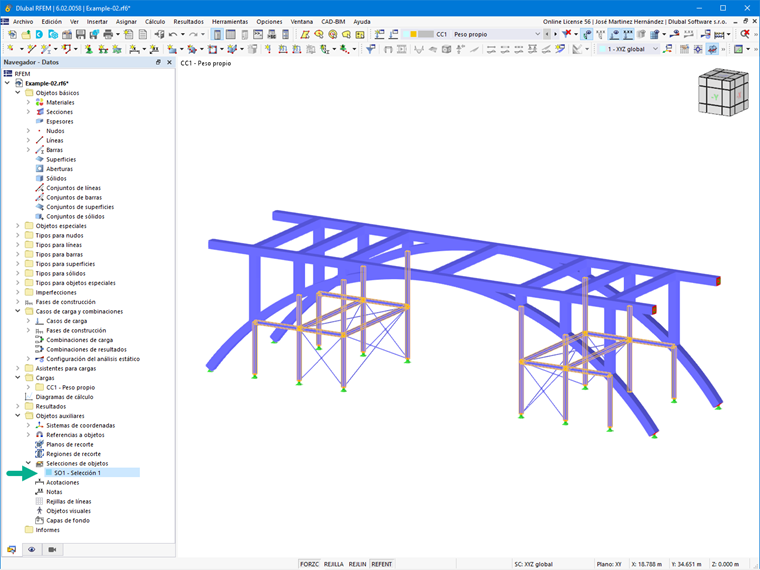

Después de confirmar la condición de selección adicional, la Selección 1 se modifica correspondientemente, como se muestra en la Imagen 5.

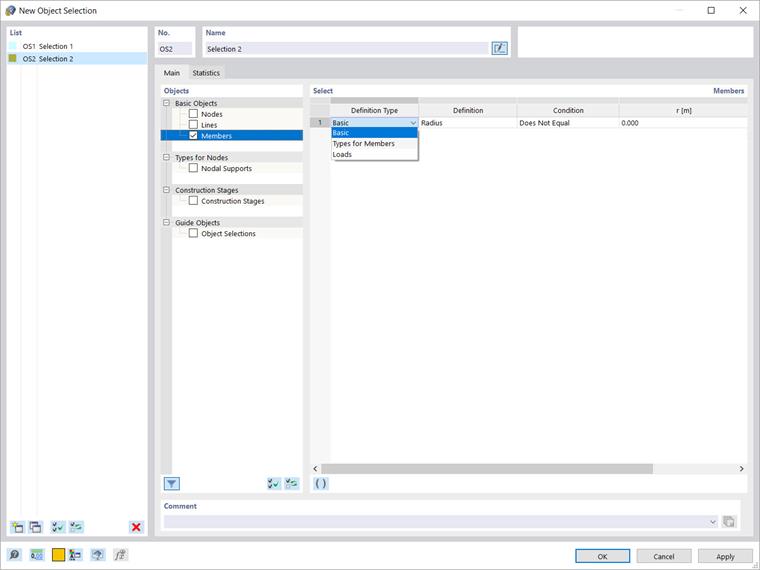

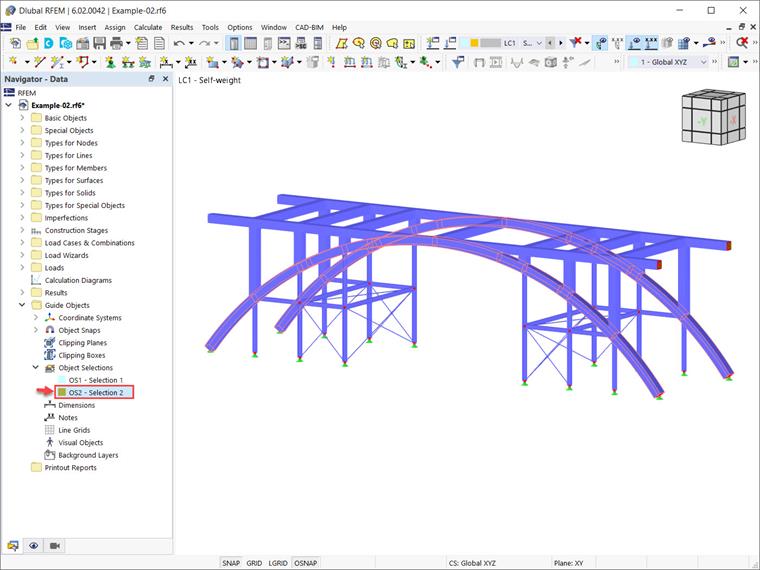

Puedes crear tantas selecciones de objetos como te interese. Para mostrar esto, los arcos del puente se incluirán en la nueva Selección 2 (Imagen 6). El procedimiento es similar al usado para crear la Selección 1. Por lo tanto, se selecciona "Miembros" como la categoría de objeto. El tipo de definición es nuevamente "Básico", mientras que el parámetro de definición ahora es "Radio". Dado que los arcos son miembros curvados con un radio diferente de cero, la condición "No es igual a" se establece en 0 m. Esto resulta en la creación de la Selección 2, como se muestra en la Imagen 7.
Conclusión
Las selecciones de objetos en RFEM 6 y RSTAB 9 permiten agrupar objetos que cumplen ciertos criterios. Esto te permite seleccionar y editar varios objetos al mismo tiempo. Puedes definir varias condiciones en una selección de objetos así como múltiples selecciones que son independientes entre sí.

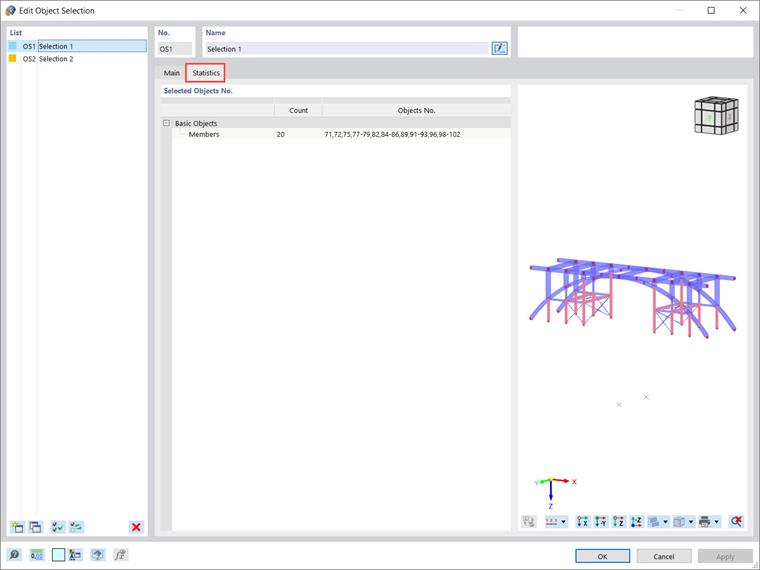

Tan pronto como los criterios de selección definidos se cumplen, un objeto se incluye en la selección de objetos. Todos los objetos que están incluidos en la selección de objetos actual se listan en la pestaña "Estadísticas", como se muestra en la Imagen 8.
