"Wybór obiektu" w RFEM 6 i RSTAB 9

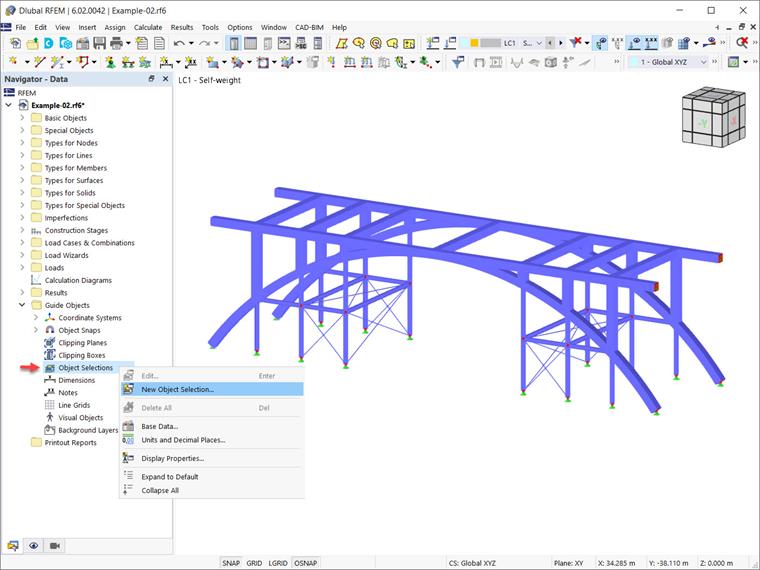

"Wybór obiektu" pozwala zdefiniować kryteria, na podstawie których można wybrać i edytować kilka obiektów jednocześnie. W RFEM 6 lub RSTAB 9 można go znaleźć jako część „Przewodnich obiektów” w nawigatorze danych (Obraz 1). Każdy wybór obiektu może uwzględniać jedną lub więcej kategorii obiektów.
Dostępne kategorie zależą od modelu i mogą obejmować na przykład podstawowe obiekty, imperfekcje, obciążenia, etapy budowy, przewodnie obiekty i tak dalej. Następnie, dla każdej kategorii obiektów, musisz zdefiniować kryteria wyboru w zakresie typu obiektu i parametrów obiektu.

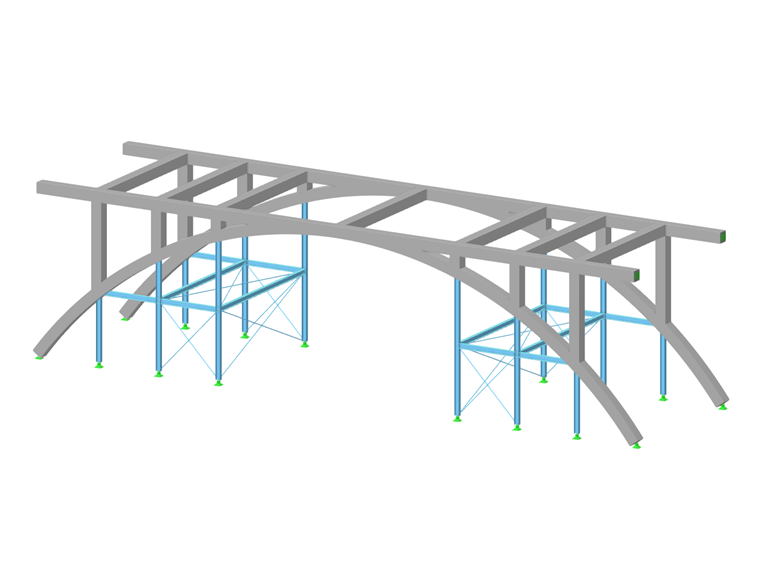

Aby zobrazować to bardziej szczegółowo, zostaną utworzone dwa wybory obiektów dla modelu przedstawionego na Obrazie 1. W pierwszym przypadku zostaną wybrane pręty z takim samym przekrojem (HEB 400). W związku z tym „Pręty” jest wybrane jako kategoria obiektów na liście „Obiekty”, a typ definicji ustawiony jest jako „Podstawowe”.

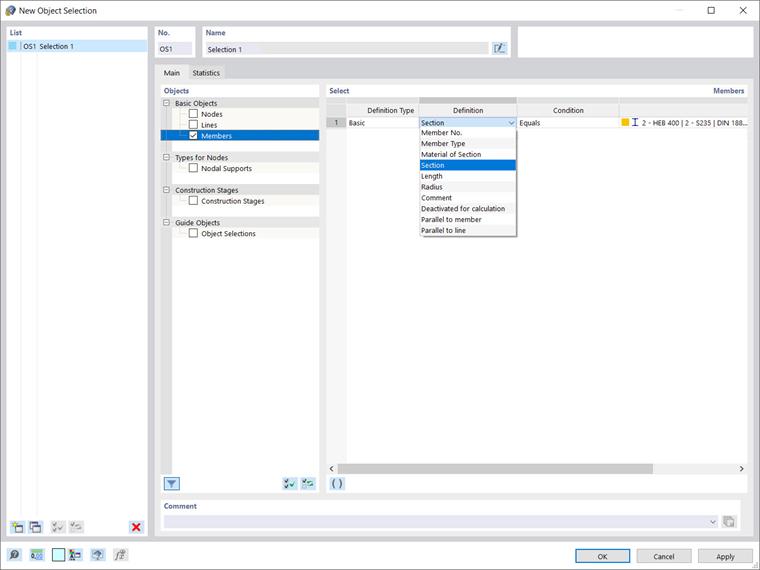

Ponieważ jesteśmy zainteresowani wyborem wszystkich prętów z przekrojem HEB 400, parametrem obiektu, na podstawie którego mają być wybrane pręty, jest „Przekrój”, a warunek ustawiony jest na „Równa się” (Obraz 2).

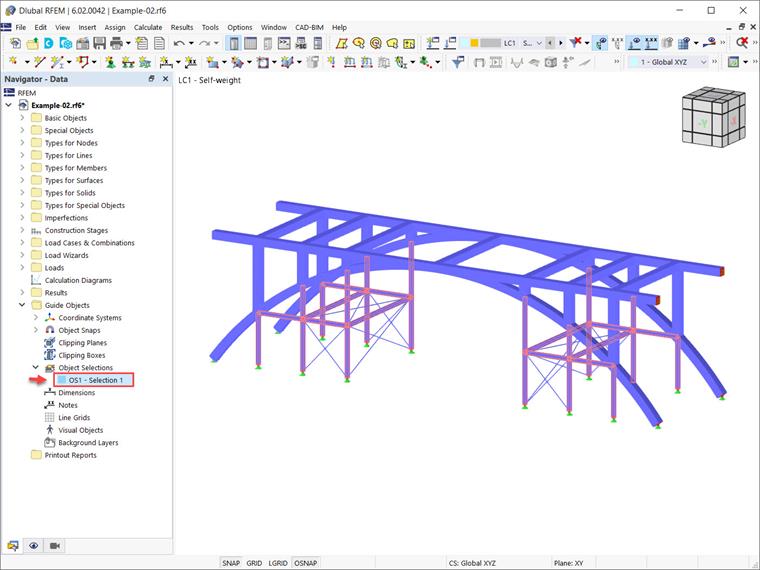

Ten wybór jest teraz dostępny w nawigatorze danych i można go aktywować, jak pokazano na Obrazie 3.

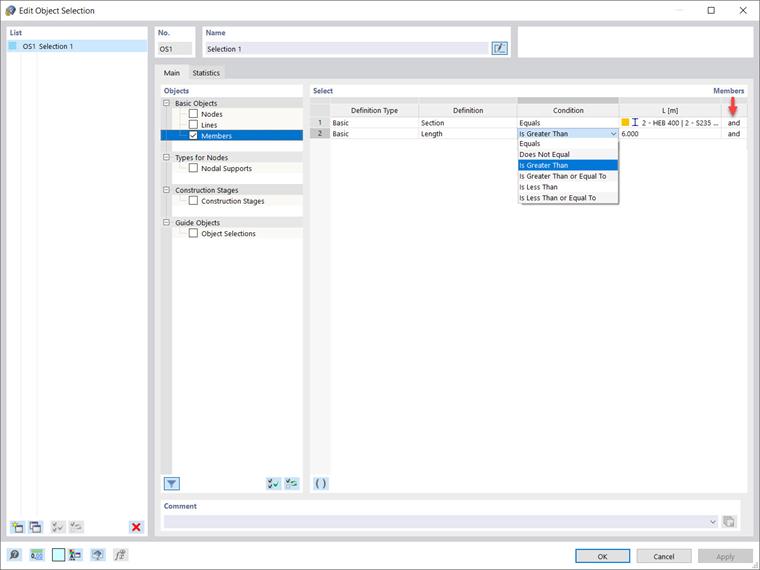

Jedną z zalet tworzenia wyborów obiektów jest możliwość ich późniejszej edycji. W ten sposób możesz łatwo dodawać lub usuwać obiekty w interesującym cię wyborze. Obraz 4, na przykład, pokazuje, jak edytować Wybór 1 poprzez dodanie kolejnego warunku wyboru (czyli prętów, które są dłuższe niż 6 m). Parametrem obiektu jest teraz „Długość”, a warunkiem jest „Większe niż”.
Należy zauważyć, że ostatnia kolumna pozwala zdefiniować sposób, w jaki wybór obiektu zostanie rozszerzony przez dodany warunek. Kryterium „i” oznacza, że każdy z warunków definiowanych wiersz po wierszu musi być spełniony, aby obiekt został uwzględniony w wyborze, podczas gdy „lub” oznacza, że obiekt jest uwzględniony w wyborze obiektu, jak tylko jeden z warunków zostanie spełniony. W tym przykładzie wybrane kryterium to „i”, w związku z czym oba warunki muszą być spełnione, aby obiekt był uwzględniony w Wyborze 1.
Po potwierdzeniu dodatkowego warunku wyboru Wybór 1 jest odpowiednio modyfikowany, jak pokazano na Obrazie 5.

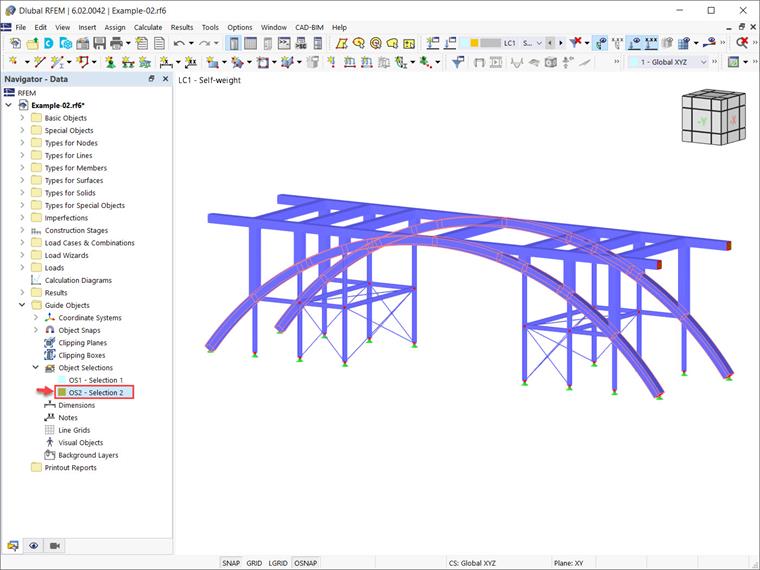

Możesz tworzyć tyle wyborów obiektów, ile cię interesuje. Aby to pokazać, łuki mostu zostaną uwzględnione w nowym Wyborze 2 (Obraz 6). Procedura jest podobna do tej użytej przy tworzeniu Wyboru 1. W związku z tym „Pręty” jest wybrane jako kategoria obiektów. Typ definicji ponownie to „Podstawowe”, podczas gdy parametrem definicji jest teraz „Promień”. Ponieważ łuki są zakrzywionymi prętami z promieniem różnym od zera, warunek „Nie równa się” jest ustawiony na 0 m. To prowadzi do utworzenia Wyboru 2, jak pokazano na Obrazie 7.
Wniosek
Wybory obiektów w RFEM 6 i RSTAB 9 pozwalają grupować obiekty, które spełniają określone kryteria. To pozwala na wybór i edycję kilku obiektów jednocześnie. Możesz zdefiniować różne warunki w jednym wyborze obiektów, a także wiele wyborów niezależnych od siebie.

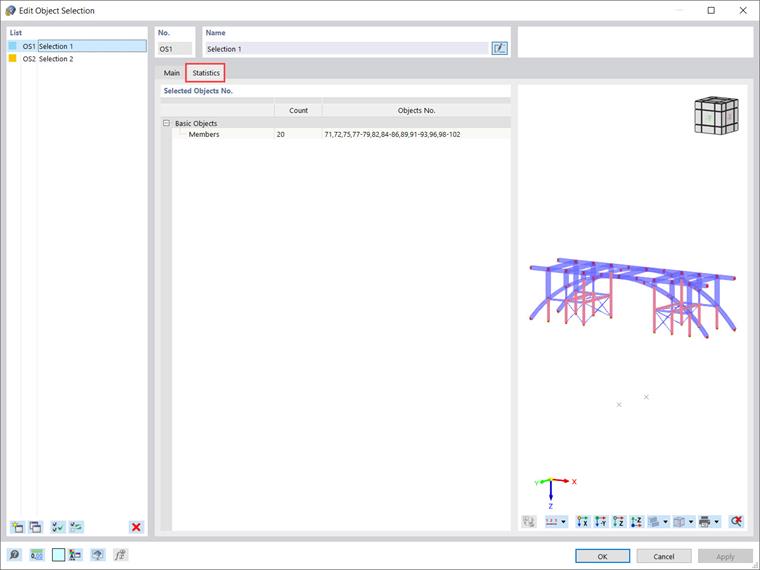

Jak tylko zdefiniowane kryteria wyboru zostaną spełnione, obiekt jest uwzględniony w wyborze obiektów. Wszystkie obiekty uwzględnione w bieżącym wyborze obiektów są wymienione w zakładce „Statystyki”, jak pokazano na Obrazie 8.
