"Výběr objektů" v programech RFEM 6 a RSTAB 9

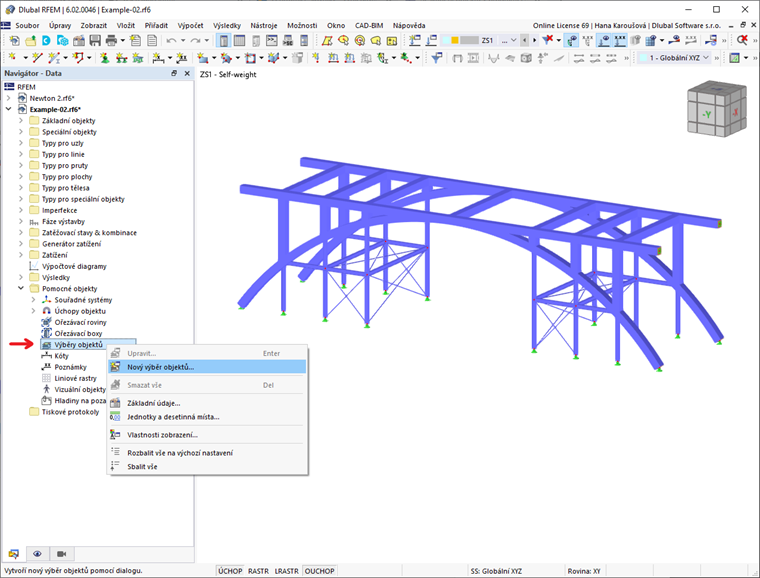

"Výběr objektů" umožňuje zadat kritéria, na základě kterých lze vybrat a upravit několik objektů najednou. V programu RFEM 6 nebo RSTAB 9 ho najdete v sekci „Pomocné objekty“ v navigátoru Data (obrázek 1). Každý výběr objektů může zahrnovat jednu nebo více kategorií objektů.
Dostupné kategorie závisí na modelu a mohou to být například základní objekty, imperfekce, zatížení, fáze výstavby, pomocné objekty a další. Pro každou kategorii objektů je následně potřeba zadat kritéria výběru, tedy typ a parametry objektu.
Pro lepší ilustraci vytvoříme pro model znázorněný na obrázku 1 dva výběry objektů. V prvním z nich vybereme pruty se stejným průřezem (HEB 400). V seznamu „Objekty“ je proto jako kategorie objektů vybrána možnost „Pruty“ a jako typ zadání „Základní“.

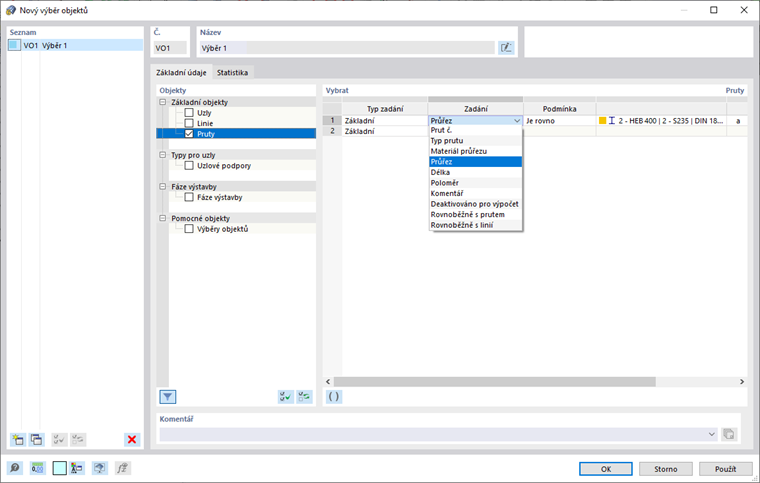

Protože chceme vybrat všechny pruty s průřezem HEB 400, vybereme jako parametr objektu „Průřez“ a podmínku „je rovno“ (obrázek 2).
Tento výběr je nyní k dispozici v navigátoru Data a lze jej aktivovat, jak je znázorněno na obrázku 3.

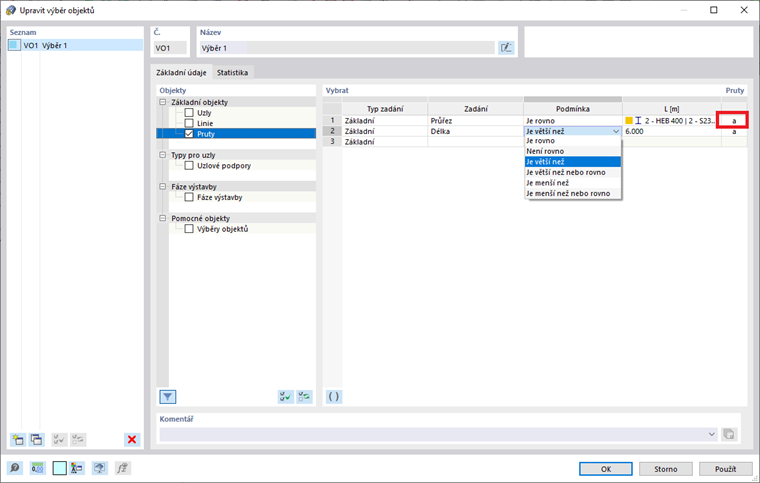

Jednou z výhod vytváření výběrů objektů je možnost jejich následné úpravy. Objekty ve výběru tak můžete jednoduše přidávat nebo odebírat. Obrázek 4 například ukazuje, jak lze upravit Výběr 1 přidáním další podmínky výběru (tj. prutů delších než 6 m). Parametr objektu je nyní „Délka“ a podmínka je „Je větší než“.
Všimněte si, že v posledním sloupci lze definovat způsob, jakým se výběr objektů rozšíří o přidanou podmínku. Kritérium „a“ znamená, že pro zařazení objektu do výběru musí být splněna každá z definovaných podmínek řádek po řádku, zatímco „nebo“ znamená, že objekt je zařazen do výběru objektů, jakmile je splněna některá z podmínek. V tomto příkladu je jako kritérium vybráno „a“, a proto musí být splněny obě podmínky, aby mohl být objekt zařazen do Výběru 1.

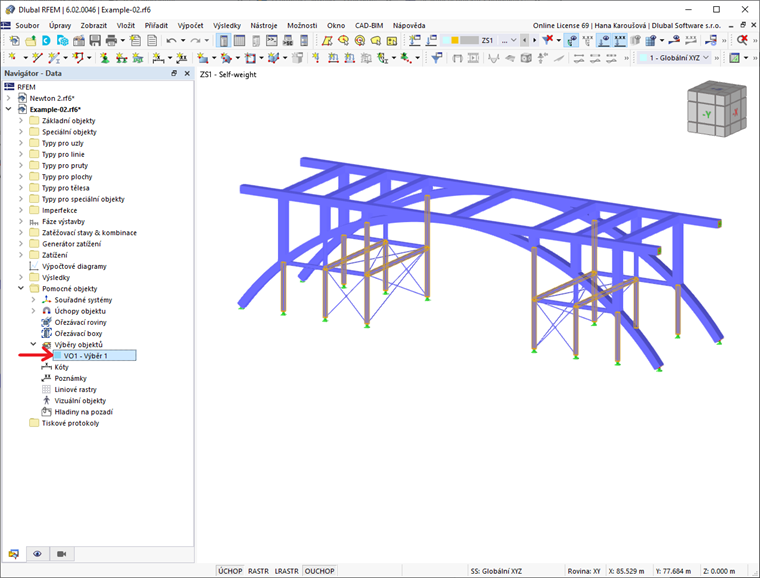

Po potvrzení přidané podmínky výběru se Výběr 1 odpovídajícím způsobem upraví, jak je znázorněno na obrázku 5.

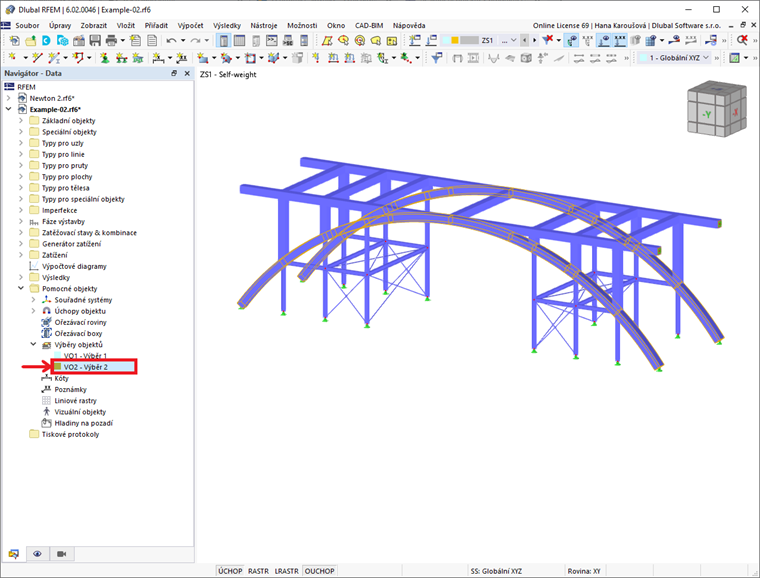

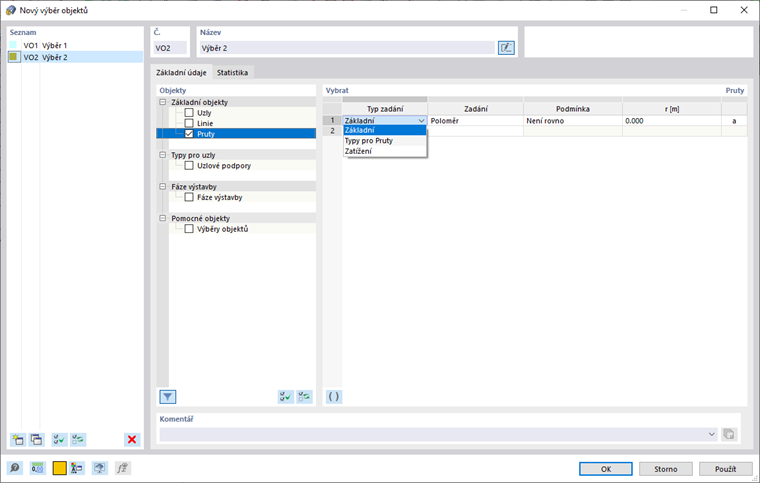

Vytvořit můžete libovolný počet výběrů objektů. Pro ukázku vytvoříme nový Výběr 2 s oblouky mostu (obrázek 6). Postup je podobný jako při vytváření Výběru 1. Jako kategorii objektů opět zvolíme „Pruty“. Typ zadání je opět „Základní“, zatímco parametr zadání je nyní „Poloměr“. Protože oblouky jsou zakřivené pruty s jiným než nulovým poloměrem, je podmínka „Není rovno“ nastavena na 0 m. Výsledkem je Výběr 2, který je znázorněn na obrázku 7.
Závěr
Výběr objektů v programech RFEM 6 a RSTAB 9 umožňuje seskupování objektů, které splňují určitá kritéria. To umožňuje vybrat a upravit několik objektů současně. V jednom výběru objektů můžete zadat různé podmínky a také více na sobě nezávislých výběrů.

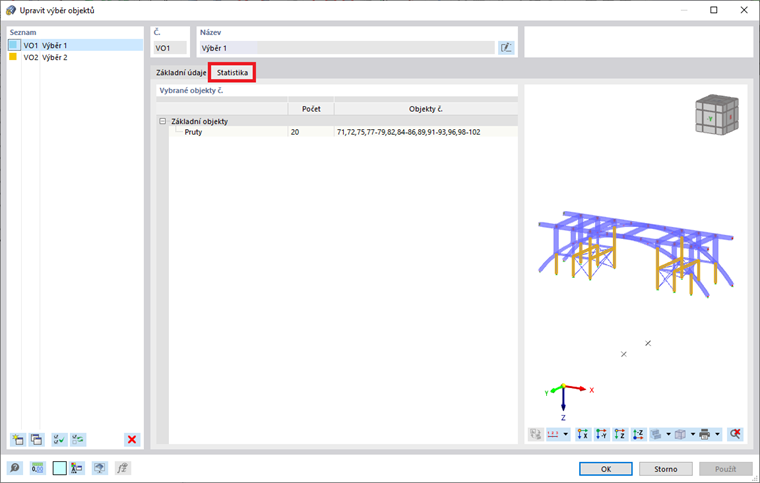

Pokud jsou zadaná kritéria pro výběr splněna, je objekt zařazen do výběru objektů. Všechny objekty, které jsou zahrnuty v aktuálním výběru objektů, se zobrazí v záložce „Statistika“, jak je znázorněno na obrázku 8.
