Введение
В проектировании конструкций и материаловедении пластическая деформация представляет собой постоянную, необратимую деформацию, которую материал испытывает после превышения предела текучести. Предел пластической деформации 5% (ɛp = 0,05) является критическим показателем в этом переходе. Он определяет контролируемый порог, при котором материал вышел за пределы своей «упругой» памяти, но еще не достиг точки местной потери устойчивости или разрушения.
Механика предела пластической деформации 5%

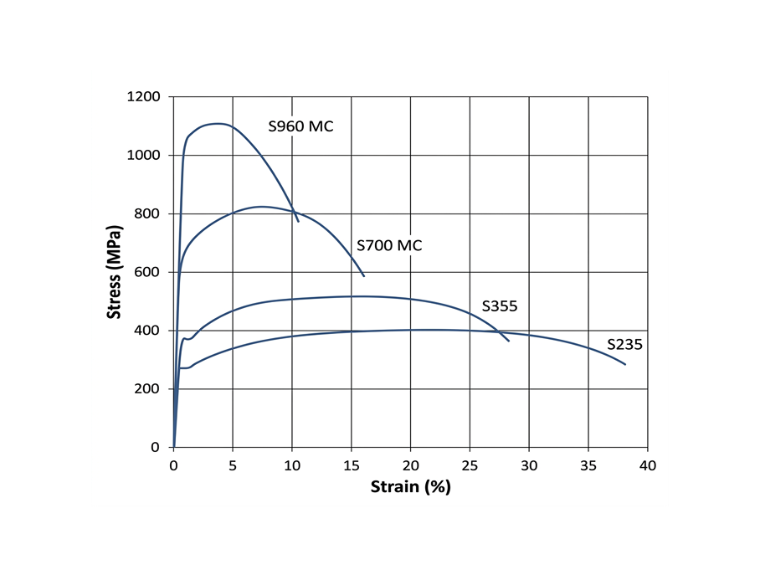

Принятие предела пластической деформации 5% использует металлургическое явление упрочнения при деформации. По достижении площадки текучести кристаллическая структура стали перестраивается, обеспечивая дополнительную несущую способность по мере приближения материала к пределу прочности при растяжении (σu).
Предел 5% представляет собой оптимальное проектное равновесие: В соответствии с рекомендациями EN 1993-1-5 (Приложение C, Пункт C.8).
- Максимизация несущей способности: Он учитывает значительные резервы упрочнения при деформации, позволяя назначать более экономичные и эффективные сечения.
- Ограничения по устойчивости: Он обеспечивает целостность конструкции, оставаясь ниже порога серьезной геометрической нестабильности и преждевременной местной потери устойчивости.
Нормы пластичности

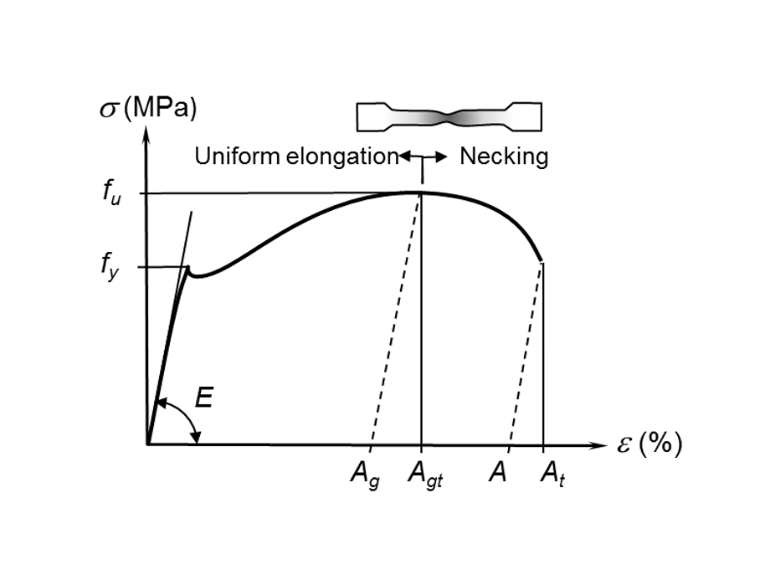

Пластичность — это способность материала к значительной неупругой деформации до разрушения, количественно определяемая в первую очередь через относительное удлинение или уменьшение площади при одноосном испытании на растяжение. Помимо облегчения изготовления, она служит критическим механизмом безопасности, обеспечивая пластическое перераспределение напряжений, что предотвращает локальное хрупкое разрушение в точках высокой концентрации напряжений. Международные стандарты, в частности Еврокоды (согласно EN ISO 6892-1), регулируют пластичность конструкций с помощью специальных показателей: отношения предела прочности к пределу текучести (fu / fy), отношения предельной деформации к деформации текучести (εu/εy) и полного относительного удлинения при разрушении, последнее из которых стандартизировано с использованием пропорциональной базы, определяемой как Lo = 5,65√A.
- Таблица 1: Пределы пластичности для углеродистой стали
| Стандарт / Орган | Регион | Предельная пластическая деформация (εpl) | Контекст и применение |
|---|---|---|---|
| EN 1993-1-5 (Приложение C) | Европа | 5% | Наиболее широко цитируемый «де-факто» международный предел для нелинейного МКЭ пластинчатых конструкций. |
| AISC 360 (Прил. 1) | США | Нет жесткого предела | Ориентирован на предельные состояния устойчивости и «прочности». На практике часто принимается 5% или деформация в начале упрочнения при деформации. |
Предпосылки

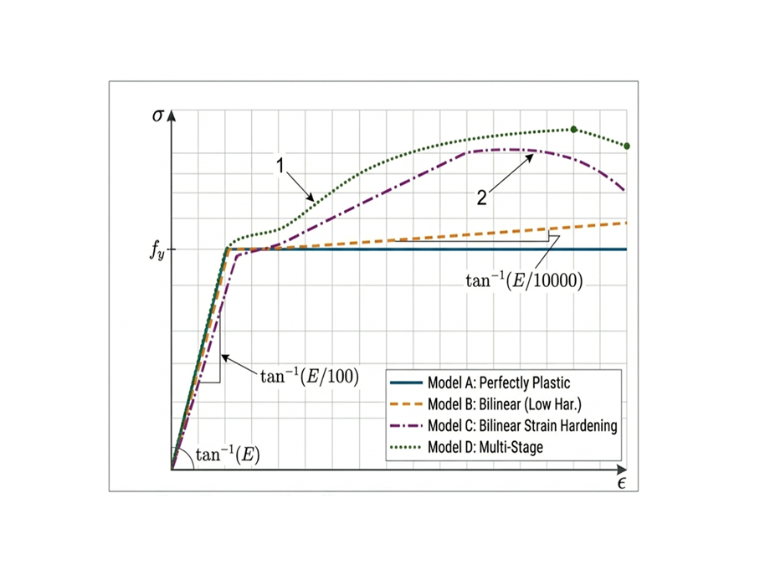

При проектировании стальных конструкций согласно Еврокоду 3 поведение материала конструкционной стали упрощается с помощью идеализированной билинейной модели. Это приближение позволяет инженерам выполнять пластический анализ и проектирование без сложности полной нелинейной кривой «напряжение-деформация».
Структурная модель дискретизирует все стальные компоненты, включая полки, стенки, элементы жёсткости и утолщения, с помощью метода конечных элементов (МКЭ). Этот подход является отраслевым стандартом и обеспечивает высокую степень численной надежности для сложных геометрий. Для учета реалистичного поведения за пределом текучести пластинам назначается упругопластическая модель материала с номинальным модулем упрочнения E/1000, как указано в EN 1993-1-5, Приложение C.6.
Пример
Предельная пластическая деформация конструкционной стали с надрезом
В этом примере приводится проверка конструкционной стали с надрезом (S235) с помощью RFEM 6. Пластическое поведение конструкционной стали с надрезом оценивается в соответствии с проектными положениями Еврокода 3 и сравнивается с конечно-элементной моделью RFEM 6.
- Таблица 2: Размеры образца
| Образец № | Размеры пластины (мм) | Размеры надреза (мм) |
|---|
| Ширина (w) | Длина (L) | Толщина (t) | Ширина (a) | Глубина (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Свойства материала
Стандартные свойства стали S235:
E = 210 000 МПа, fy = 235 МПа, fu = 360 МПа, w = 40 мм, t = 8 мм, d = 5 мм
Расчет площади нетто-сечения (Anet)
Надрезы уменьшают общую ширину пластины в центре. Ширина нетто (wnet) составляет:
wnet= w - 2d = 40,0 - 2(5) = 30 мм
Площадь нетто-сечения составляет:
Anet = wnet * t = 30 * 8 = 240 мм2
Предельная пластическая нагрузка (Fpl,Rd)
В Еврокоде 3 проверяются два основных предела при растяжении. Для образца со значительными надрезами пластический предел фактически представляет собой расчетное пластическое сопротивление сечения брутто (Npl,Rd) или предельное сопротивление нетто-сечения (Nu,Rd).
Пластическое сопротивление сечения
Предполагая, что разрушение происходит в месте надреза, расчетное пластическое сопротивление составляет:
Предельное сопротивление нетто-сечения
Формула для разрыва нетто-сечения:
Пластическая несущая способность согласно EC3 составляет 56,4 кН.Моделирование с помощью RFEM 6

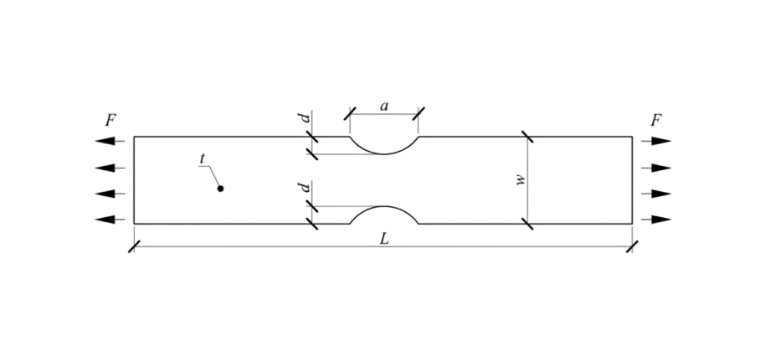

В данном исследовании используется численная модель из элементов оболочки образца стали S235 с надрезом для оценки развития пластической деформации. Для характеристики поведения материала за пределом текучести была реализована изотропная билинейная модель упрочнения. Конкретные геометрические конфигурации и размерные параметры образца подробно описаны на Изображении 4 и в Таблице 2 соответственно. Что касается граничных условий, модель была закреплена на ближнем конце.
Обсуждение
В данном исследовании изучается достаточность предела пластической деформации 5%, традиционно используемого при проектировании стальных конструкций. С помощью нелинейного метода конечных элементов (МКЭ), выполненного в RFEM 6, численные результаты подтверждают, что, хотя наблюдаемая пластическая деформация остается в пределах порога, предписанного EN 1993-1-5 (Приложение C), поведенческие нюансы сечения требуют дальнейшего изучения.

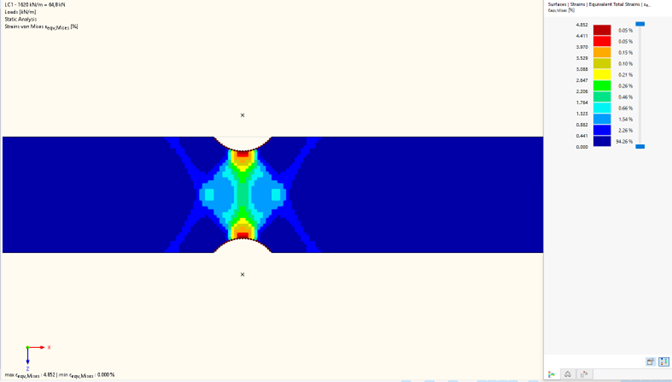

Для профиля 8x30 мм, подверженного растяжению, расчетное пластическое сопротивление (Npl,Rd), вычисленное согласно Еврокоду 3 (EC3), составляет 56,4 кН. В отличие от этого, модель МКЭ дала несущую способность 65 кН. Это расхождение объясняется учетом эффектов упрочнения при деформации в численной модели при приближении к пределу деформации 5%. Поскольку материал входит в режим упрочнения при деформации до достижения этого предела, более высокое значение сопротивления 65 кН считается реалистичным представлением несущей способности элемента при приближении к разрыву, что подчеркивает потенциальный консерватизм, присущий стандартным расчетным формулам, по сравнению с расширенными численными расчетами. RFEM 6 демонстрирует максимальное значение εeqv, Mises = 4,85%.
Ручной метод расчета по EC-3 дает сопротивление 56,4 кН, тогда как расширенная модель в RFEM6 дает 65 кН; разница составляет около 15%. Но почему? Метод EC-3 использует простую формулу для оценки того, какую нагрузку может выдержать стальное сечение. Эта формула, по сути, представляет собой fy × A (предел текучести, умноженный на площадь сечения), что предполагает, что сталь просто достигает предела текучести и останавливается на этом. На данном конкретном этапе не участвуют ни коэффициенты надежности, ни коэффициенты коррекции; это простое умножение. Ограничение здесь заключается в том, что этот подход предполагает, что все части сечения достигают текучести в один и тот же момент, и игнорирует то, что происходит после того, как сталь впервые начинает течь.
В действительности сталь не просто перестает нести нагрузку при достижении текучести. Она продолжает деформироваться и перераспределять внутренние усилия на другие части сечения — поведение, известное как распространение пластичности, — и может даже нести несколько большую нагрузку из-за упрочнения при деформации. Модель RFEM 6 учитывает все это поведение шаг за шагом, поэтому она прогнозирует более высокое и более реалистичное сопротивление 65 кН.
Короче говоря, EC-3 по замыслу использует упрощенный подход; он дает простую оценку, основанную на точке первой текучести. RFEM 6 более детализирован и ближе к тому, что сталь фактически делает под нагрузкой.
Заключение
Для обеспечения целостности конструкции при одновременной оптимизации расхода материала предел пластической деформации 5% был установлен в качестве основного проектного порога. Это значение строго подтверждается сравнительным анализом с 2D конечно-элементными моделями оболочек в альтернативных программных комплексах МКЭ, эмпирическими экспериментальными данными и строгим соблюдением рекомендаций Еврокода (EN 1993-1-5). Принимая этот предел, модель эффективно учитывает нелинейное поведение конструкции, способствуя экономичному проектированию без ущерба для требуемых запасов надежности.
