Introduzione
Nell'ingegneria strutturale e nella scienza dei materiali, la deformazione plastica rappresenta la deformazione permanente e irreversibile che un materiale subisce dopo il superamento del suo punto di snervamento. Il limite di deformazione plastica del 5% (ɛp = 0,05) è un riferimento critico in questa transizione. Definisce una soglia controllata in cui il materiale ha superato la sua "memoria" elastica ma non ha ancora raggiunto un punto di instabilità locale o frattura.
Meccanica della soglia di deformazione plastica del 5%
L'adozione di un limite di deformazione plastica del 5% sfrutta il fenomeno metallurgico dell'incrudimento per deformazione. Al raggiungimento del plateau di snervamento, la struttura cristallina dell'acciaio si riorganizza, fornendo capacità portante aggiuntiva man mano che il materiale si avvicina alla sua resistenza a trazione ultima (σu).
Il limite del 5% rappresenta un equilibrio di progetto ottimale: In conformità con le raccomandazioni della EN 1993-1-5 (Appendice C, Paragrafo C.8).
- Massimizzazione della capacità: Cattura riserve significative di incrudimento per deformazione, consentendo la specificazione di sezioni trasversali più snelle ed efficienti.
- Vincoli di stabilità: Garantisce l'integrità strutturale rimanendo al di sotto della soglia di grave instabilità geometrica e instabilità locale prematura.
Norme per la duttilità

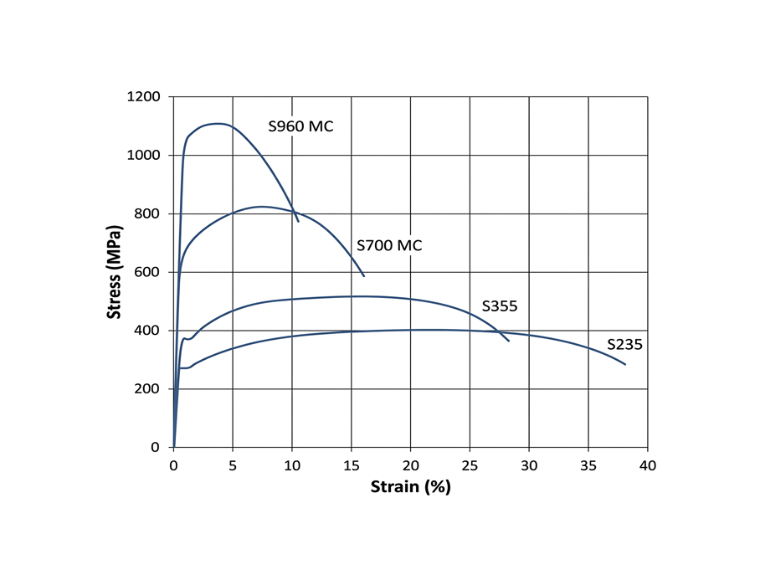

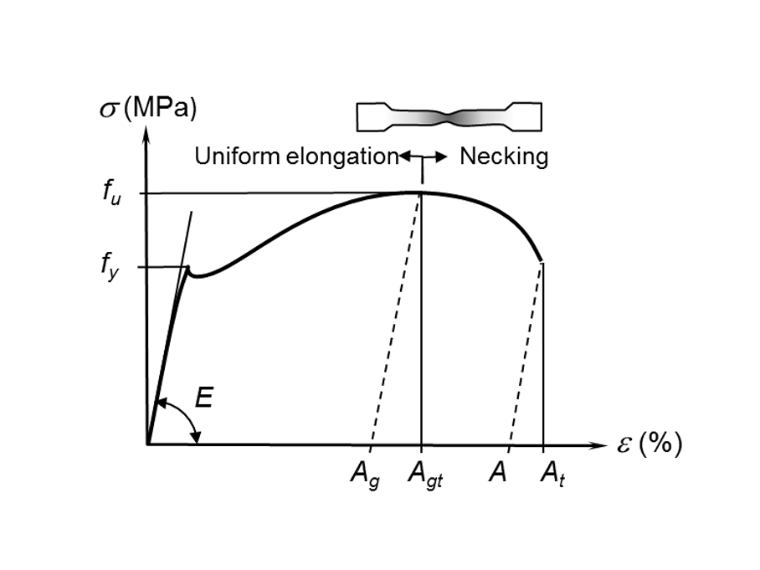

La duttilità è la capacità del materiale di subire deformazioni anelastiche sostanziali prima della frattura, quantificata fondamentalmente attraverso l'allungamento percentuale o la riduzione dell'area nella prova di trazione uniassiale. Oltre a facilitare la fabbricazione, funge da meccanismo di sicurezza critico consentendo la ridistribuzione plastica delle tensioni, che previene la rottura fragile localizzata nei punti di alta concentrazione delle tensioni. Le norme internazionali, in particolare gli Eurocodici (secondo EN ISO 6892-1), regolano la duttilità strutturale mediante indici prestazionali specifici: il rapporto tra resistenza a trazione e snervamento (fu / fy), il rapporto tra deformazione ultima e di snervamento (εu/εy) e l'allungamento totale a rottura, quest'ultimo standardizzato utilizzando una lunghezza di riferimento proporzionale definita da Lo = 5,65√A.
- Tabella 1: Limiti di duttilità per acciaio al carbonio
| Norma / Autorità | Regione | Deformazione limite plastica (εpl) | Contesto e applicazione |
|---|---|---|---|
| EN 1993-1-5 (Annesso C) | Europa | 5% | Il limite internazionale "de facto" più citato per l'analisi FEA non lineare di strutture a piastra. |
| AISC 360 (App. 1) | USA | Nessun limite rigido | Si concentra sugli stati limite di stabilità e "resistenza". La pratica spesso ricorre al 5% o alla deformazione all'inizio dell'incrudimento per deformazione. |
Contesto

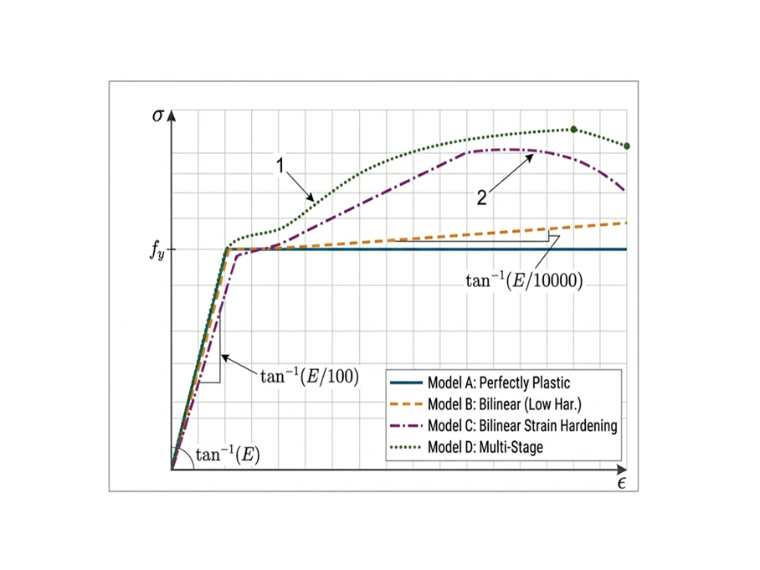

Nella progettazione strutturale in acciaio secondo l'Eurocodice 3, il comportamento del materiale dell'acciaio strutturale è semplificato utilizzando un modello bilineare idealizzato. Questa approssimazione consente agli ingegneri di eseguire l'analisi plastica e il progetto senza la complessità della curva tensione-deformazione non lineare completa.
Il modello strutturale discretizza tutti i componenti in acciaio, incluse ali, anime, irrigidimenti e ginocchi, utilizzando l'analisi agli elementi finiti (FEA). Questo approccio è lo standard del settore, fornendo un alto grado di affidabilità numerica per geometrie complesse. Per catturare il comportamento post-snervamento realistico, alle piastre viene assegnato un modello di materiale elasto-plastico con pendenza di incrudimento nominale di E/1000, come specificato in EN 1993-1-5, Annesso C.6.
Esempio
Deformazione plastica limite di acciaio strutturale intagliato
Questo esempio fornisce la verifica dell'acciaio strutturale intagliato (S235) mediante RFEM 6. Il comportamento plastico dell'acciaio strutturale intagliato è valutato rispetto alla disposizione di progetto dell'Eurocodice 3 e confrontato con il modello agli elementi finiti RFEM 6.

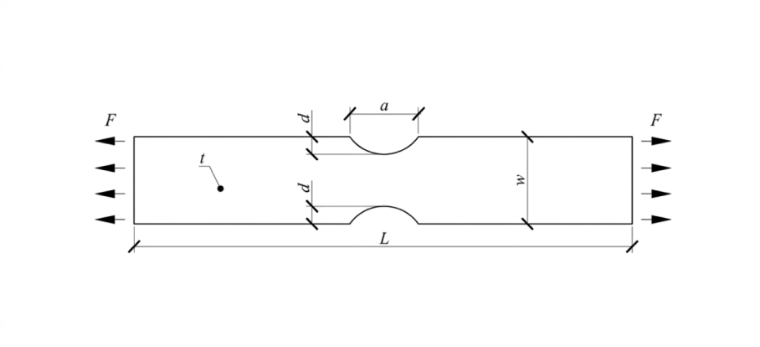

- Tabella 2: Dimensioni del provino
| Provino n. | Dimensione piastra (mm) | Dimensione intaglio (mm) |
|---|
| Larghezza (w) | Lunghezza (L) | Spessore (t) | Larghezza (a) | Profondità (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Proprietà del materiale
Le proprietà standard per l'acciaio S235:
E = 210.000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40 mm, t = 8 mm, d = 5 mm
Calcolo dell'area della sezione netta (Anet)
Gli intagli riducono la larghezza totale della piastra al centro. La larghezza netta (wnet) è:
wnet= w - 2d = 40,0 - 2(5) = 30 mm
L'area della sezione trasversale netta è:
Anet = wnet * t = 30 * 8 = 240 mm2
Carico limite plastico (Fpl,Rd)
Nell'Eurocodice 3, si verificano due limiti di trazione principali. Per un provino con intagli significativi, il limite plastico è effettivamente la resistenza plastica di progetto della sezione lorda (Npl,Rd) o la resistenza ultima della sezione netta (Nu,Rd).
Resistenza plastica della sezione trasversale
Assumendo che la rottura avvenga in corrispondenza dell'intaglio, la resistenza plastica di progetto è:
Resistenza ultima della sezione netta
La formula per la rottura della sezione netta è:
La capacità di resistenza plastica secondo EC3 è 56,4 kN.Modellazione con RFEM 6
Questo studio utilizza un modello numerico a elementi shell di un provino in acciaio S235 intagliato per valutare lo sviluppo della deformazione plastica. È stato implementato un modello di incrudimento bilineare isotropo per caratterizzare il comportamento post-snervamento del materiale. Le configurazioni geometriche specifiche e i parametri dimensionali del provino sono dettagliati nell'Immagine 4 e nella Tabella 2, rispettivamente. Per quanto riguarda le condizioni al contorno, il modello è stato soggetto a un vincolo fisso all'estremità prossimale.
Discussione
Questo studio indaga l'adeguatezza del limite di deformazione plastica del 5% tradizionalmente utilizzato nella progettazione delle strutture in acciaio. Utilizzando l'analisi agli elementi finiti non lineare (FEA) eseguita in RFEM 6, i risultati numerici confermano che, sebbene la deformazione plastica osservata rimanga entro la soglia prescritta dalla EN 1993-1-5 (Annesso C), le sfumature comportamentali della sezione trasversale meritano un ulteriore esame.

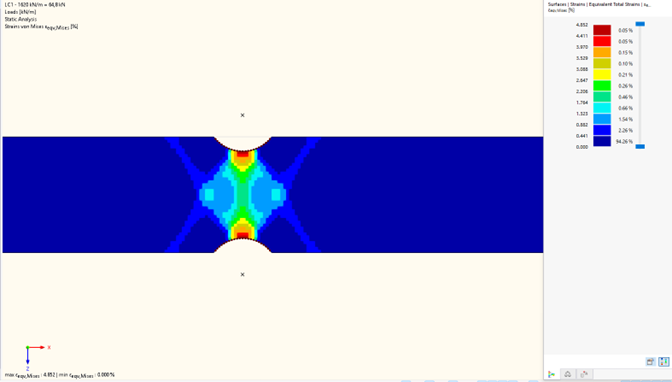

Per un profilo 8x30 mm soggetto a trazione, la resistenza plastica di progetto (Npl,Rd) calcolata secondo l'Eurocodice 3 (EC3) è 56,4 kN. Al contrario, il modello FEA ha prodotto una capacità di 65 kN. Questa variazione è attribuita all'inclusione degli effetti di incrudimento per deformazione nel modello numerico una volta che il limite di deformazione del 5% viene avvicinato. Poiché il materiale entra nel regime di incrudimento per deformazione prima di raggiungere questo limite, il valore di resistenza più elevato di 65 kN è considerato una rappresentazione realistica della capacità dell'elemento prossima alla rottura, evidenziando il potenziale conservatorismo insito nelle equazioni di progetto standard rispetto alle simulazioni numeriche avanzate. RFEM 6 dimostra la max εeqv, Mises = 4,85%.
Il metodo di calcolo manuale dell'EC-3 fornisce una resistenza di 56,4 kN, mentre il modello avanzato in RFEM6 fornisce 65 kN; una differenza di circa il 15%. Ma perché? Il metodo EC-3 utilizza una formula semplice per stimare quanto carico può sopportare una sezione trasversale in acciaio. Questa formula è fondamentalmente fy × A (il limite di snervamento moltiplicato per l'area della sezione trasversale), che presuppone che l'acciaio raggiunga appena il suo punto di snervamento e si fermi lì. Nessun fattore di sicurezza o fattore di correzione è coinvolto in questo particolare passaggio; è una moltiplicazione diretta. La limitazione qui è che questo approccio presuppone che tutte le parti della sezione trasversale si snervino esattamente nello stesso momento, e ignora ciò che accade dopo che l'acciaio inizia a snervarsi.
In realtà, l'acciaio non smette semplicemente di portare carico quando si snerva. Continua a deformarsi e ridistribuisce le forze interne ad altre parti della sezione trasversale, un comportamento noto come diffusione della plasticità, e può persino portare un carico leggermente superiore a causa dell'incrudimento per deformazione. Il modello RFEM 6 cattura tutto questo comportamento passo dopo passo, motivo per cui prevede una resistenza più elevata e più realistica di 65 kN.
In breve, l'EC-3 utilizza un approccio semplificato per scelta progettuale; fornisce una stima diretta basata sul punto di primo snervamento. RFEM 6 è più dettagliato e più vicino a ciò che l'acciaio effettivamente fa sotto carico.
Conclusione
Per garantire l'integrità strutturale ottimizzando al contempo l'efficienza del materiale, è stato stabilito un limite di deformazione plastica del 5% come soglia di progetto primaria. Questo valore è rigorosamente validato attraverso l'analisi comparativa con modelli agli elementi finiti a guscio 2D in suite FEA alternative, dati sperimentali empirici e la stretta aderenza alle raccomandazioni dell'Eurocodice (EN 1993-1-5). Adottando questo limite, il modello cattura efficacemente il comportamento non lineare della struttura, facilitando una progettazione economica senza compromettere i margini di sicurezza richiesti.
