Introdução
Na engenharia estrutural e na ciência dos materiais, a deformação plástica representa a deformação permanente e irreversível que um material sofre após o seu ponto de cedência ter sido excedido. O limite de deformação plástica de 5% (ɛp = 0,05) é uma referência crítica nesta transição. Define um limiar controlado onde o material ultrapassou a sua "memória elástica", mas ainda não atingiu um ponto de encurvadura local ou fratura.
Mecânica do Limiar de Deformação Plástica de 5%

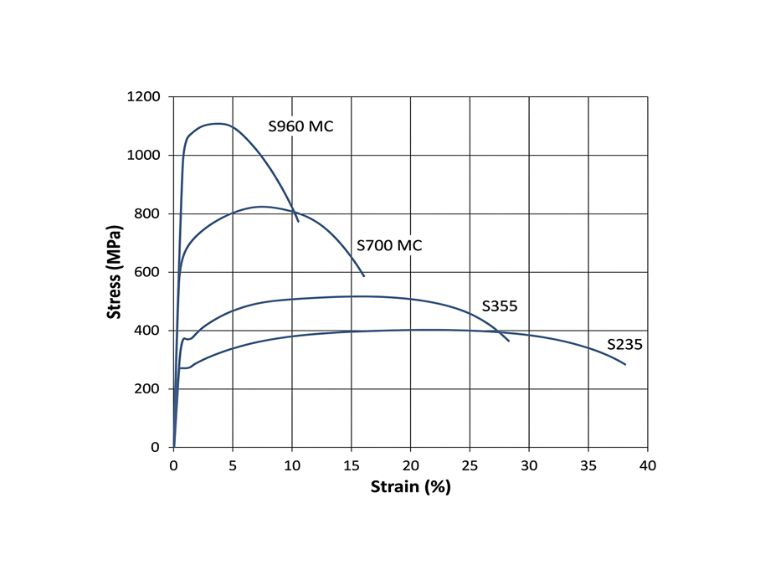

A adoção de um limite de deformação plástica de 5% aproveita o fenómeno metalúrgico do endurecimento por deformação. Ao atingir o patamar de cedência, a estrutura cristalina do aço reorganiza-se, proporcionando capacidade de carga adicional à medida que o material se aproxima da sua tensão de rotura à tração (σu).
O limite de 5% representa um equilíbrio de dimensionamento ótimo: De acordo com as recomendações da EN 1993-1-5 (Anexo C, Parágrafo C.8).
- Maximização da capacidade: Captura reservas significativas de endurecimento por deformação, permitindo a especificação de secções transversais mais esbeltas e eficientes.
- Restrições de estabilidade: Garante a integridade estrutural permanecendo abaixo do limiar de instabilidade geométrica severa e encurvadura local prematura.
Normas para Ductilidade

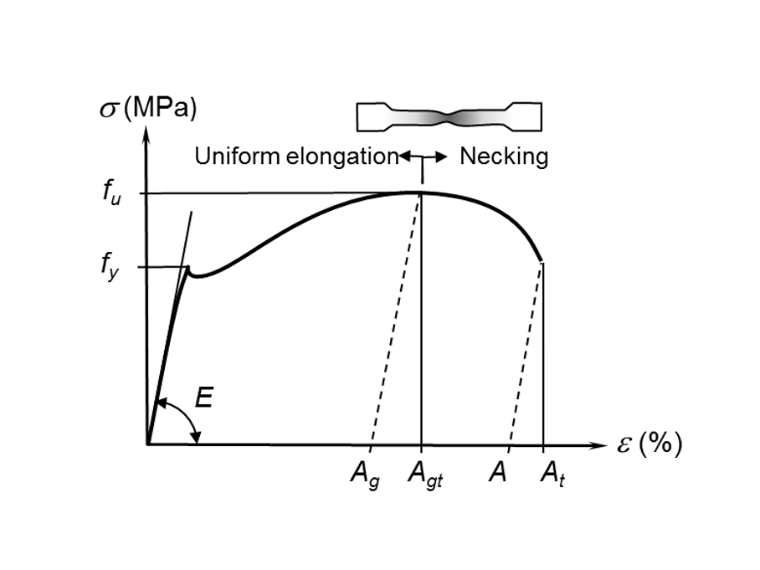

A ductilidade é a capacidade do material para sofrer deformação inelástica substancial antes da fratura, fundamentalmente quantificada através da extensão percentual ou redução de área em ensaios de tração uniaxial. Para além de facilitar o fabrico, serve como um mecanismo de segurança crítico ao permitir a redistribuição plástica de tensões, o que impede a rotura frágil localizada em pontos de elevada concentração de tensões. As normas internacionais, nomeadamente os Eurocódigos (de acordo com a EN ISO 6892-1), regulam a ductilidade estrutural através de índices de desempenho específicos: a razão entre a tensão de rotura e a tensão de cedência (fu / fy), a razão entre a extensão última e a extensão de cedência (εu/εy) e o alongamento total na rotura, sendo este último normalizado utilizando um comprimento de referência proporcional definido por Lo = 5,65√A.
- Tabela 1: Limites de Ductilidade para Aço Carbono
| Norma / Autoridade | Região | Deformação Plástica Limite (εpl) | Contexto e Aplicação |
|---|---|---|---|
| EN 1993-1-5 (Anexo C) | Europa | 5% | O limite internacional "de facto" mais amplamente citado para análise não linear por elementos finitos de estruturas em placa. |
| AISC 360 (Apêndice 1) | EUA | Sem limite rígido | Foca-se nos estados limite de estabilidade e "resistência". Na prática, recorre-se frequentemente a 5% ou à deformação no início do endurecimento por deformação. |
Fundamentação

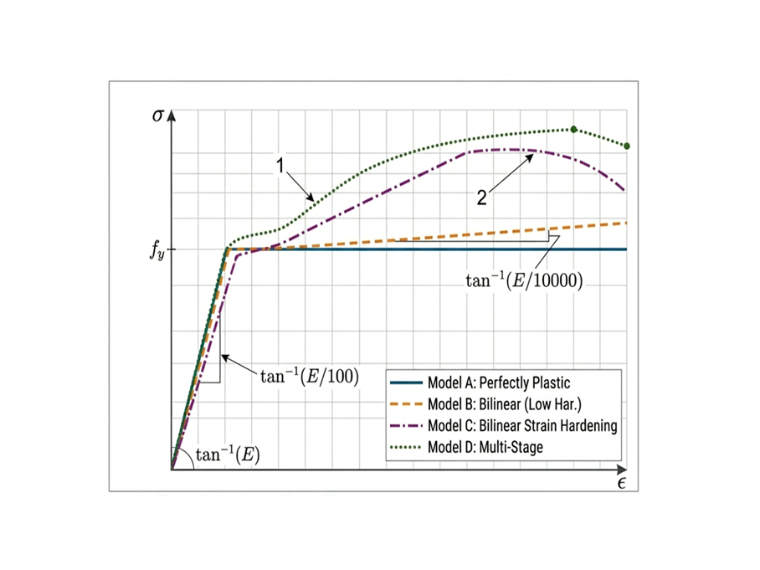

No dimensionamento de estruturas de aço de acordo com o Eurocódigo 3, o comportamento do material do aço estrutural é simplificado utilizando um modelo bilinear idealizado. Esta aproximação permite aos engenheiros realizar análises plásticas e dimensionamento sem a complexidade da curva tensão-deformação não linear completa.
O modelo estrutural discretiza todos os componentes de aço—incluindo banzos, almas, reforços e esquadros de reforço—utilizando a análise de elementos finitos (AEF). Esta abordagem é norma na indústria, proporcionando um elevado grau de fiabilidade numérica para geometrias complexas. Para capturar o comportamento realista pós-cedência, as placas recebem um modelo de material elastoplástico com uma inclinação nominal de endurecimento de E/1000, conforme especificado na EN 1993-1-5, Anexo C.6.
Exemplo
Deformação Plástica Limite de Aço Estrutural Entalhado
Este exemplo fornece a verificação de aço estrutural entalhado (S235) pelo RFEM 6. O comportamento plástico do aço estrutural entalhado é avaliado em relação à disposição de dimensionamento do Eurocódigo 3 e comparado com o modelo de elementos finitos RFEM 6.

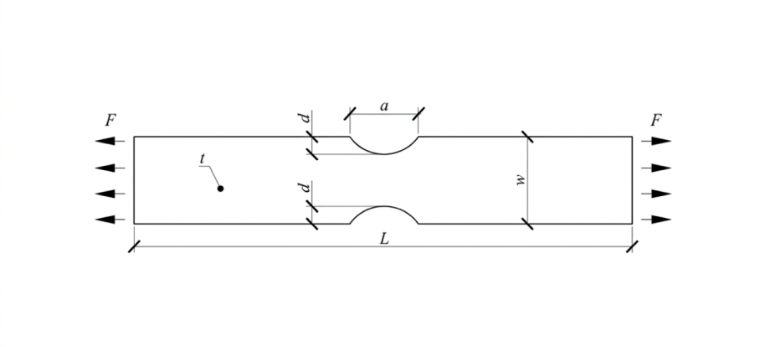

- Tabela 2: Dimensões do Provete
| Provete N.º | Dimensão da Placa (mm) | Dimensão do Entalhe (mm) |
|---|
| Largura (w) | Comprimento (L) | Espessura (t) | Largura (a) | Profundidade (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Propriedades do Material
As propriedades padrão para o aço S235:
E = 210 000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40 mm, t = 8 mm, d = 5 mm
Cálculo da Área da Secção Líquida (Anet)
Os entalhes reduzem a largura total da placa no centro. A largura líquida (wnet) é:
wnet= w - 2d = 40,0 - 2(5) = 30 mm
A área da secção transversal líquida é:
Anet = wnet * t = 30 * 8 = 240 mm2
Carga Limite Plástica (Fpl,Rd)
No Eurocódigo 3, verificam-se dois limites principais de tração. Para um provete com entalhes significativos, o limite plástico é efetivamente a resistência plástica de cálculo da secção bruta (Npl,Rd) ou a resistência última da secção líquida (Nu,Rd).
Resistência Plástica da Secção Transversal
Assumindo que a rotura ocorre no entalhe, a resistência plástica de cálculo é:
Resistência Última da Secção Líquida
A fórmula para a rotura da secção líquida é:
A capacidade de resistência plástica de acordo com o EC3 é de 56,4 kN.Modelação com RFEM 6
Este estudo utiliza um modelo numérico de elementos de casca de um provete de aço S235 entalhado para avaliar o desenvolvimento da deformação plástica. Foi implementado um modelo de endurecimento bilinear isotrópico para caracterizar o comportamento pós-cedência do material. As configurações geométricas específicas e os parâmetros dimensionais do provete estão detalhados na Imagem 4 e na Tabela 2, respetivamente. Relativamente às condições limite, o modelo foi submetido a uma restrição fixa na extremidade proximal.
Discussão
Este estudo investiga a adequação do limite de deformação plástica de 5% tradicionalmente utilizado no dimensionamento de estruturas de aço. Utilizando a análise não linear por elementos finitos (AEF) realizada no RFEM 6, os resultados numéricos confirmam que, embora a deformação plástica observada permaneça dentro do limiar prescrito pela EN 1993-1-5 (Anexo C), as nuances comportamentais da secção transversal justificam uma análise mais aprofundada.

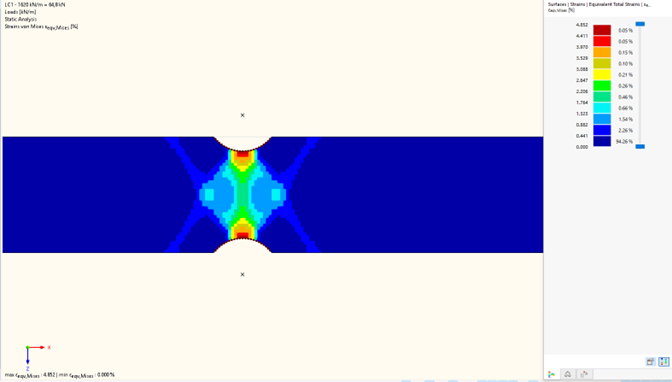

Para um perfil de 8x30 mm sujeito a tração, a resistência plástica de cálculo (Npl,Rd) calculada de acordo com o Eurocódigo 3 (EC3) é de 56,4 kN. Em contraste, o modelo AEF produziu uma capacidade de 65 kN. Esta variação é atribuída à inclusão dos efeitos de endurecimento por deformação no modelo numérico quando o limite de deformação de 5% é aproximado. Dado que o material entra no regime de endurecimento por deformação antes de atingir este limite, o valor de resistência mais elevado de 65 kN é considerado uma representação realista da capacidade do elemento próximo da rotura, evidenciando o potencial conservadorismo inerente às equações de dimensionamento padrão em comparação com simulações numéricas avançadas. O RFEM 6 demonstra a máx εeqv, Mises = 4,85%.
O método de cálculo manual do EC3 fornece uma resistência de 56,4 kN, enquanto o modelo avançado no RFEM 6 fornece 65 kN; uma diferença de cerca de 15%. Mas porquê? O método do EC3 utiliza uma fórmula simples para estimar a carga que uma secção transversal de aço pode suportar. Esta fórmula é basicamente fy × A (a resistência à cedência multiplicada pela área da secção transversal), o que assume que o aço atinge simplesmente o seu ponto de cedência e para aí. Nenhum coeficiente de segurança ou fator de correção está envolvido nesta etapa específica; é uma multiplicação direta. A limitação aqui é que esta abordagem assume que todas as partes da secção transversal cedem exatamente no mesmo instante e ignora o que acontece após o aço começar a ceder.
Na realidade, o aço não deixa simplesmente de suportar carga quando cede. Continua a deformar-se e a redistribuir forças internas para outras partes da secção transversal—um comportamento conhecido como propagação da plasticidade—e pode até suportar ligeiramente mais carga devido ao endurecimento por deformação. O modelo RFEM 6 captura todo este comportamento passo a passo, razão pela qual prevê uma resistência mais elevada e mais realista de 65 kN.
Em resumo, o EC3 utiliza uma abordagem simplificada por conceção; fornece uma estimativa direta baseada no ponto de primeira cedência. O RFEM 6 é mais detalhado e mais próximo do que o aço realmente faz sob carga.
Conclusão
Para garantir a integridade estrutural enquanto se otimiza a eficiência do material, foi estabelecido um limite de deformação plástica de 5% como o limiar de dimensionamento primário. Este valor é rigorosamente validado através de análise comparativa com modelos de elementos finitos de casca 2D em suítes AEF alternativas, dados experimentais empíricos e a estrita adesão às recomendações do Eurocódigo (EN 1993-1-5). Ao adotar este limite, o modelo captura eficazmente o comportamento não linear da estrutura, facilitando um dimensionamento económico sem comprometer as margens de segurança necessárias.
