Wprowadzenie
W inżynierii budowlanej i materiałoznawstwie odkształcenie plastyczne oznacza trwałe, nieodwracalne odkształcenie, któremu podlega materiał po przekroczeniu jego granicy plastyczności. Granica 5% odkształcenia plastycznego (ɛp = 0,05) jest krytycznym punktem odniesienia w tym przejściu. Określa kontrolowany próg, przy którym materiał utracił swoją „pamięć sprężystą”, ale nie osiągnął jeszcze punktu lokalnej utraty stateczności lub pęknięcia.
Mechanika progu 5% odkształcenia plastycznego

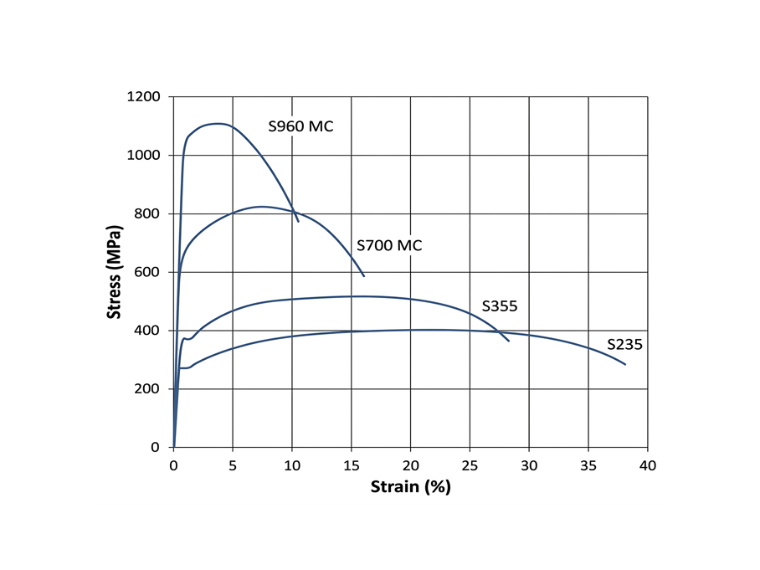

Przyjęcie granicy 5% odkształcenia plastycznego wykorzystuje zjawisko metalurgiczne umocnienia odkształceniowego. Po osiągnięciu półki plastycznej struktura krystaliczna stali ulega reorganizacji, zapewniając dodatkową nośność w miarę zbliżania się materiału do wytrzymałości na rozciąganie (σu).
Granica 5% stanowi optymalną równowagę projektową: Zgodnie z zaleceniami normy EN 1993-1-5 (Załącznik C, punkt C.8).
- Maksymalizacja nośności: Uwzględnia znaczne rezerwy wynikające z umocnienia odkształceniowego, umożliwiając projektowanie smuklejszych, bardziej efektywnych przekrojów.
- Ograniczenia stateczności: Zapewnia integralność konstrukcyjną, pozostając poniżej progu poważnej niestateczności geometrycznej i przedwczesnej lokalnej utraty stateczności.
Normy dotyczące ciągliwości

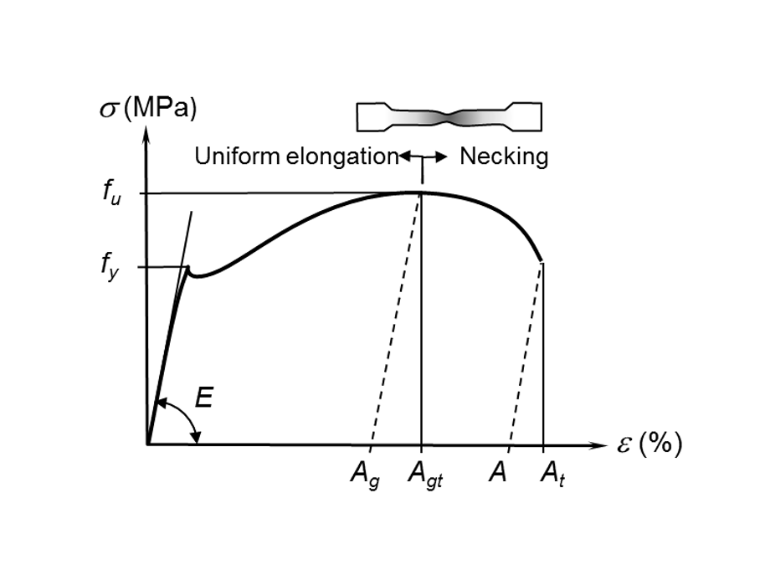

Ciągliwość to zdolność materiału do znacznego odkształcenia niesprężystego przed pęknięciem, zasadniczo określana ilościowo poprzez wydłużenie procentowe lub redukcję pola przekroju w jednoosiowej próbie rozciągania. Poza umożliwieniem wytwarzania, stanowi ona krytyczny mechanizm bezpieczeństwa, umożliwiając plastyczną redystrybucję naprężeń, co zapobiega lokalnemu kruchemu zniszczeniu w punktach koncentracji naprężeń. Normy międzynarodowe, w szczególności Eurokody (zgodnie z EN ISO 6892-1), regulują ciągliwość konstrukcyjną za pomocą określonych wskaźników wytrzymałościowych: stosunku wytrzymałości na rozciąganie do granicy plastyczności (fu / fy), stosunku odkształcenia przy wytrzymałości na rozciąganie do odkształcenia przy granicy plastyczności (εu/εy) oraz całkowitego wydłużenia przy zerwaniu, przy czym to ostatnie jest standaryzowane przy użyciu proporcjonalnej długości pomiarowej określonej wzorem Lo = 5,65√A.
- Tabela 1: Granice ciągliwości dla stali węglowej
| Norma / Organ | Region | Graniczne odkształcenie plastyczne (εpl) | Kontekst i zastosowanie |
|---|---|---|---|
| EN 1993-1-5 (Załącznik C) | Europa | 5% | Najczęściej cytowana „de facto” granica międzynarodowa dla nieliniowej MES konstrukcji płytowych. |
| AISC 360 (Dodatek 1) | USA | Brak sztywnej granicy | Koncentruje się na stanach granicznych stateczności i „nośności”. W praktyce często przyjmuje się 5% lub odkształcenie na początku umocnienia odkształceniowego. |
Podstawy teoretyczne

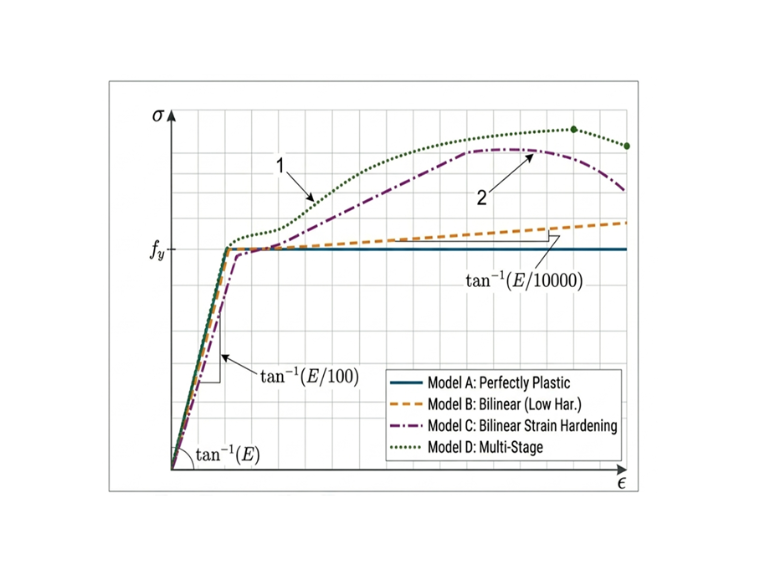

W projektowaniu konstrukcji stalowych według Eurokodu 3 zachowanie materiałowe stali konstrukcyjnej jest upraszczane za pomocą wyidealizowanego modelu dwuliniowego. To przybliżenie umożliwia inżynierom przeprowadzanie analizy plastycznej i projektowania bez złożoności pełnej nieliniowej krzywej naprężenie-odkształcenie.
Model konstrukcyjny dyskretyzuje wszystkie elementy stalowe – w tym pasy, środniki, żebra i podciągi – za pomocą analizy metodą elementów skończonych (MES). Podejście to jest standardem branżowym, zapewniającym wysoki stopień niezawodności numerycznej dla złożonych geometrii. Aby odwzorować realistyczne zachowanie po przekroczeniu granicy plastyczności, płytom przypisuje się sprężysto-plastyczny model materiałowy z nominalnym nachyleniem wzmocnienia E/1000, zgodnie z EN 1993-1-5, Załącznik C.6.
Przykład
Graniczne odkształcenie plastyczne stali konstrukcyjnej z karbem
Ten przykład przedstawia weryfikację stali konstrukcyjnej z karbem (S235) w programie RFEM 6. Zachowanie plastyczne stali konstrukcyjnej z karbem jest oceniane w odniesieniu do wymagań projektowych Eurokodu 3 i porównywane z modelem elementów skończonych RFEM 6.

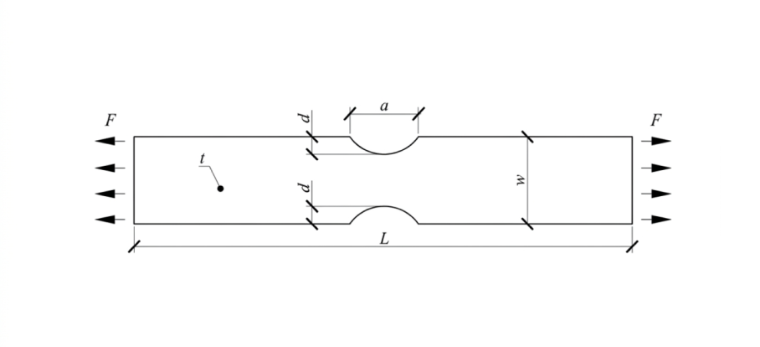

- Tabela 2: Wymiary próbki
| Nr próbki. | Wymiary płyty (mm) | Wymiary karbu (mm) |
|---|
| Szerokość (w) | Długość (L) | Grubość (t) | Szerokość (a) | Głębokość (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Właściwości materiałowe
Standardowe właściwości stali S235:
E = 210 000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40 mm, t = 8 mm, d = 5 mm
Obliczanie pola przekroju netto (Anet)
Karb zmniejsza całkowitą szerokość płyty w środku. Szerokość netto (wnet) wynosi:
wnet = w - 2d = 40,0 - 2(5) = 30 mm
Pole przekroju netto wynosi:
Anet = wnet * t = 30 * 8 = 240 mm2
Graniczne obciążenie plastyczne (Fpl,Rd)
W Eurokodzie 3 sprawdza się dwa podstawowe warunki nośności przy rozciąganiu. Dla próbki ze znaczącymi karbami granica plastyczna jest efektywnie nośnością obliczeniową plastyczną przekroju brutto (Npl,Rd) lub nośnością na rozerwanie przekroju netto (Nu,Rd).
Nośność plastyczna przekroju
Zakładając, że zniszczenie występuje w miejscu karbu, obliczeniowa nośność plastyczna wynosi:
Nośność na rozerwanie przekroju netto
Wzór na rozerwanie przekroju netto:
Nośność plastyczna według EC3 wynosi 56,4 kN.
Modelowanie w RFEM 6
W niniejszym opracowaniu wykorzystano model numeryczny z elementów powłokowych próbki stali S235 z karbem do oceny rozwoju odkształceń plastycznych. Zastosowano izotropowy dwuliniowy model umocnienia w celu scharakteryzowania zachowania materiału po przekroczeniu granicy plastyczności. Szczegółowe konfiguracje geometryczne i parametry wymiarowe próbki przedstawiono odpowiednio na Rysunku 4 i w Tabeli 2. Jeśli chodzi o warunki brzegowe, model poddano unieruchomieniu na końcu bliższym.
Dyskusja
W niniejszym opracowaniu zbadano adekwatność granicy 5% odkształcenia plastycznego tradycyjnie stosowanej w projektowaniu konstrukcji stalowych. Na podstawie nieliniowej analizy metodą elementów skończonych (MES) przeprowadzonej w RFEM 6 wyniki numeryczne potwierdzają, że chociaż zaobserwowane odkształcenie plastyczne pozostaje w granicach progu określonego w EN 1993-1-5 (Załącznik C), niuanse zachowania przekroju wymagają dalszej analizy.

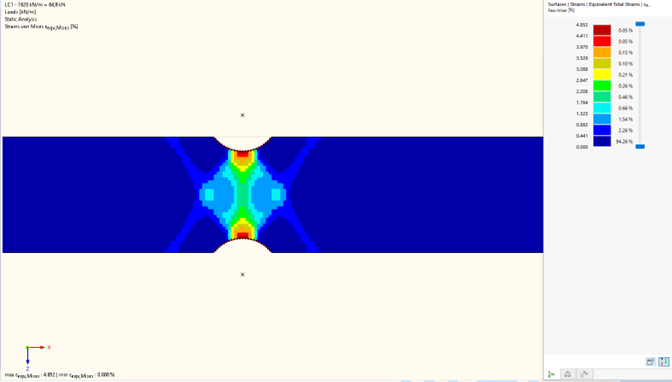

Dla profilu 8x30 mm poddanego rozciąganiu obliczeniowa nośność plastyczna (Npl,Rd) obliczona zgodnie z Eurokodem 3 (EC3) wynosi 56,4 kN. Natomiast model MES wykazał nośność 65 kN. Różnica ta wynika z uwzględnienia efektów umocnienia odkształceniowego w modelu numerycznym po zbliżeniu się do granicy 5% odkształcenia. Ponieważ materiał wchodzi w zakres umocnienia odkształceniowego przed osiągnięciem tej granicy, wyższa wartość nośności 65 kN jest uważana za realistyczne odwzorowanie nośności elementu zbliżającego się do rozerwania, co podkreśla potencjalny konserwatyzm właściwy standardowym równaniom projektowym w porównaniu z zaawansowanymi symulacjami numerycznymi. RFEM 6 wykazuje maks. εeqv, Mises = 4,85%.
Metoda obliczeń ręcznych z EC3 daje nośność 56,4 kN, podczas gdy zaawansowany model w RFEM 6 daje 65 kN; różnica wynosi około 15%. Ale dlaczego? Metoda EC3 wykorzystuje prosty wzór do oszacowania, jakie obciążenie może przenieść przekrój stalowy. Wzór ten to zasadniczo fy × A (granica plastyczności pomnożona przez pole przekroju), co zakłada, że stal osiąga granicę plastyczności i na tym poprzestaje. W tym konkretnym kroku nie są uwzględniane żadne współczynniki bezpieczeństwa ani współczynniki korekcyjne; jest to proste mnożenie. Ograniczeniem tego podejścia jest założenie, że wszystkie części przekroju uplastyczniają się dokładnie w tym samym momencie, oraz pominięcie tego, co dzieje się po pierwszym uplastycznieniu stali.
W rzeczywistości stal nie przestaje przenosić obciążenia po osiągnięciu granicy plastyczności. Nadal się odkształca i redystrybuuje siły wewnętrzne do innych części przekroju – zjawisko znane jako rozprzestrzenianie się plastyczności – a nawet może przenosić nieco większe obciążenie dzięki umocnieniu odkształceniowemu. Model RFEM 6 odwzorowuje całe to zachowanie krok po kroku, dlatego przewiduje wyższą i bardziej realistyczną nośność 65 kN.
Krótko mówiąc, EC3 celowo stosuje podejście uproszczone; daje proste oszacowanie oparte na punkcie pierwszego uplastycznienia. RFEM 6 jest bardziej szczegółowy i bliższy rzeczywistemu zachowaniu stali pod obciążeniem.
Wniosek
Aby zapewnić integralność konstrukcyjną przy jednoczesnej optymalizacji efektywności materiałowej, ustanowiono granicę 5% odkształcenia plastycznego jako podstawowy próg projektowy. Wartość ta jest rygorystycznie walidowana poprzez analizę porównawczą z dwuwymiarowymi modelami powłokowymi metodą elementów skończonych w alternatywnych pakietach MES, empirycznymi danymi doświadczalnymi oraz ścisłym przestrzeganiem zaleceń Eurokodu (EN 1993-1-5). Przyjmując tę granicę, model skutecznie odwzorowuje nieliniowe zachowanie konstrukcji, umożliwiając ekonomiczne projektowanie bez uszczerbku dla wymaganych marginesów bezpieczeństwa.
