Введение
Тентовые мембранные конструкции находят все более широкое применение в современной архитектуре благодаря их малому весу, эстетической привлекательности и конструктивной эффективности. Однако их низкая масса и высокая гибкость делают их особенно чувствительными к ветровым нагрузкам. Традиционные подходы к расчету ветровых воздействий часто предполагают изолированные условия обтекания, что может приводить к консервативным или нереалистичным прогнозам, когда конструкция расположена в условиях плотной застройки. Наличие близлежащих зданий, навесов, элементов ландшафта или других препятствий изменяет набегающий атмосферный пограничный слой и создает эффекты экранирования. Эти эффекты могут снижать скорости ветра, достигающие поверхности мембраны, и, следовательно, уменьшать аэродинамические давления и реакции конструкции. Поэтому понимание взаимодействия между мембранными конструкциями и их окружением имеет важное значение для достижения безопасных и экономичных проектных решений [1].
Численное исследование
В исследовании рассматривается тентовый мембранный навес зонтичного типа, подверженный воздействию ветра со скоростью 45 м/с (160 км/ч). Были проанализированы четыре конфигурации окружения:
- Случай 1: Изолированная мембранная конструкция (эталонный случай)
- Случай 2: Мембранная конструкция с соседними экранирующими элементами
- Случай 3: Оптимизированная конфигурация окружения
- Случай 4: Усиленная схема экранирования
CFD-моделирование было объединено с расчетами конструкций для учета взаимодействия между аэродинамической нагрузкой и деформированием мембраны.
Снижение аэродинамической силы

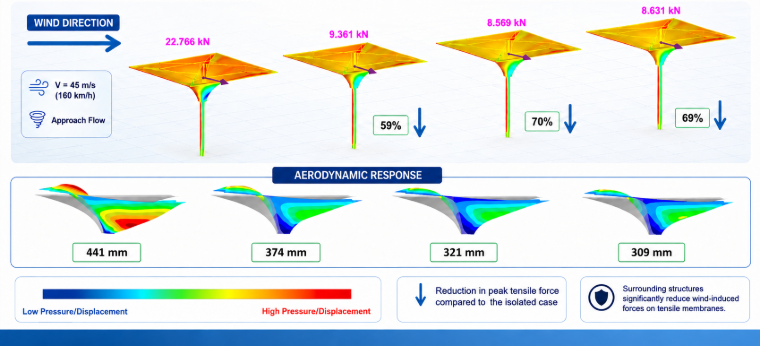

Эталонный изолированный навес испытывает результирующую аэродинамическую силу 22,766 кН. Введение окружающих конструкций существенно изменяет локальный ветровой поток и снижает нагрузку, действующую на мембрану. Вычисленные аэродинамические силы составляют:
- Эталонный случай: 22,766 кН
- Случай 2: 9,361 кН
- Случай 3: 8,569 кН
- Случай 4: 8,631 кН
По сравнению с изолированной конфигурацией окружающие конструкции снизили аэродинамическую силу примерно на 59%, 70% и 69% соответственно. Эти снижения указывают на сильный эффект экранирования, который уменьшает эффективную скорость ветра, достигающую поверхности мембраны, и ослабляет концентрации давления.
Реакция конструкции
Максимальные перемещения мембраны, полученные в результате связанных расчетов, составляют:
- Эталонный случай: 441 мм
- Случай 2: 374 мм
- Случай 3: 321 мм
- Случай 4: 309 мм
Снижение аэродинамической нагрузки напрямую приводит к улучшению работы конструкции. Оптимизированные конфигурации окружения уменьшают максимальные перемещения примерно на 15–30% по сравнению с изолированным навесом. Контуры перемещений показывают более равномерную картину деформирования и меньшие концентрации напряжений на поверхности мембраны при наличии экранирующих конструкций.
Механизмы обтекания
Наблюдаемые улучшения можно объяснить изменением ветрового поля вокруг мембранного навеса. В изолированном случае набегающий поток непосредственно воздействует на конструкцию, создавая большие перепады давления между наветренной и подветренной зонами. Это приводит к значительным зонам отсоса и повышенным аэродинамическим силам. При введении окружающих конструкций возникают несколько полезных аэродинамических механизмов:
- Снижение локальной скорости ветра за счет экранирования
- Диссипация кинетической энергии до достижения мембраны
- Перераспределение полей давления вокруг навеса
- Уменьшение отрыва потока и вихреобразования
- Ослабление пиковых давлений отсоса
Эти механизмы в совокупности способствуют снижению ветровых нагрузок и уменьшению деформаций конструкции.
Инженерные выводы
Результаты показывают, что окружающая застройка может играть определяющую роль в ветровом поведении тентовых мембранных конструкций. Игнорирование соседних сооружений может привести к значительной переоценке ветровых нагрузок и излишнему конструктивному консерватизму. Для мембранных конструкций, расположенных в городских районах, стадионных комплексах, транспортных узлах или архитектурных кампусах, подробное CFD-моделирование, учитывающее окружающую среду, может обеспечить более реалистичные расчетные нагрузки и позволить существенно сэкономить материалы. Результаты также подчеркивают важность учета аэродинамического экранирования на ранних стадиях архитектурного и городского планирования.
Выводы
Данное исследование демонстрирует значительное влияние окружающих конструкций на аэродинамическую реакцию тентовых мембранных навесов. Основные результаты можно обобщить следующим образом:
- Соседние конструкции существенно изменяют локальную ветровую обстановку
- Аэродинамические силы были снижены до 70% благодаря эффектам экранирования
- Максимальные перемещения мембраны уменьшились примерно на 30%
- Окружающая среда может использоваться как эффективная стратегия пассивного аэродинамического управления
- Оценки ветрового воздействия на основе CFD дают ценные сведения для оптимизации мембранных конструкций в сложных городских условиях
Исследование подтверждает, что включение окружающих конструкций в ветровые расчеты необходимо для получения реалистичных аэродинамических нагрузок и достижения эффективных проектных решений тентовых мембранных систем.
