Einleitung
Membran- und Textilkonstruktionen werden in der modernen Architektur aufgrund ihres geringen Gewichts, ihrer ästhetischen Wirkung und ihrer strukturellen Effizienz zunehmend eingesetzt. Ihre geringe Masse und hohe Flexibilität machen sie jedoch besonders empfindlich gegenüber Windlasten. Herkömmliche Ansätze zur Windbemessung gehen häufig von isolierten Expositionsbedingungen aus, was zu konservativen oder unrealistischen Vorhersagen führen kann, wenn sich das Bauwerk in einer bebauten Umgebung befindet. Die Anwesenheit benachbarter Gebäude, Vordächer, Landschaftselemente oder anderer Hindernisse verändert die ankommende atmosphärische Grenzschicht und erzeugt Abschirmungseffekte. Diese Effekte können die Windgeschwindigkeiten, die die Membranoberfläche erreichen, reduzieren und folglich den aerodynamischen Druck und die Bauwerksantwort verringern. Das Verständnis der Wechselwirkung zwischen Membrankonstruktionen und ihrer Umgebung ist daher für sichere und wirtschaftliche Entwürfe unerlässlich [1].
Numerische Untersuchung
Die Studie betrachtet ein schirmförmiges Membrandach, das einer Windgeschwindigkeit von 45 m/s (160 km/h) ausgesetzt ist. Es wurden vier Umgebungskonfigurationen analysiert:
- Fall 1: Isolierte Membrankonstruktion (Referenzfall)
- Fall 2: Membrankonstruktion mit benachbarten Abschirmungselementen
- Fall 3: Optimierte Umgebungskonfiguration
- Fall 4: Verbesserte Abschirmungsanordnung
Die CFD-Simulationen wurden mit Strukturanalysen gekoppelt, um die Wechselwirkung zwischen aerodynamischer Belastung und Membranverformung zu erfassen.
Reduktion der aerodynamischen Kräfte

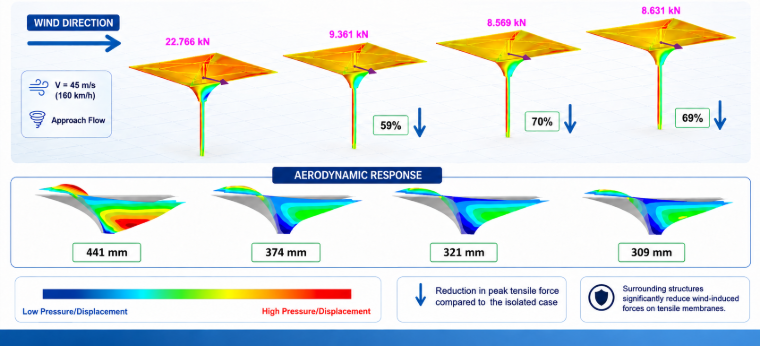

Das isolierte Referenzdach erfährt eine resultierende aerodynamische Kraft von 22,766 kN. Die Einführung umgebender Strukturen verändert die lokale Windströmung erheblich und reduziert die auf die Membran wirkende Last. Die berechneten aerodynamischen Kräfte betragen:
- Referenzfall: 22,766 kN
- Fall 2: 9,361 kN
- Fall 3: 8,569 kN
- Fall 4: 8,631 kN
Im Vergleich zur isolierten Konfiguration reduzierten die umgebenden Strukturen die aerodynamische Kraft um etwa 59 %, 70 % bzw. 69 %. Diese Reduktionen deuten auf einen starken Abschirmungseffekt hin, der die effektive Windgeschwindigkeit an der Membranoberfläche verringert und Druckkonzentrationen abschwächt.
Bauwerksantwort
Die maximalen Membranverschiebungen aus den gekoppelten Analysen betragen:
- Referenzfall: 441 mm
- Fall 2: 374 mm
- Fall 3: 321 mm
- Fall 4: 309 mm
Die Reduktion der aerodynamischen Belastung führt unmittelbar zu einer verbesserten Tragwerksleistung. Die optimierten Umgebungskonfigurationen reduzieren die maximale Verschiebung im Vergleich zum isolierten Dach um etwa 15–30 %. Die Verschiebungskonturen zeigen ein gleichmäßigeres Verformungsmuster und geringere Spannungskonzentrationen auf der Membranoberfläche, wenn abschirmende Strukturen vorhanden sind.
Strömungsmechanismen
Die beobachteten Verbesserungen lassen sich durch die Veränderung des Windfeldes um das Membrandach erklären. Im isolierten Fall trifft die ankommende Strömung direkt auf das Bauwerk und erzeugt große Druckunterschiede zwischen den luv- und leeseitigen Bereichen. Dies führt zu erheblichen Sogzonen und erhöhten aerodynamischen Kräften. Wenn umgebende Strukturen eingeführt werden, treten mehrere vorteilhafte aerodynamische Mechanismen auf:
- Reduktion der lokalen Windgeschwindigkeit durch Abschirmung
- Dissipation kinetischer Energie vor Erreichen der Membran
- Umverteilung der Druckfelder um das Dach
- Reduktion von Strömungsablösung und Wirbelbildung
- Abschwächung von Spitzensogdrücken
Diese Mechanismen tragen gemeinsam zu geringeren Windlasten und reduzierten Tragwerksverformungen bei.
Ingenieurtechnische Implikationen
Die Ergebnisse zeigen, dass die umgebende bebaute Umgebung eine dominierende Rolle für das Windverhalten von Membran- und Textilkonstruktionen spielen kann. Das Ignorieren benachbarter Strukturen kann zu einer erheblichen Überschätzung der Windlasten und unnötigem strukturellem Konservatismus führen. Für Membrankonstruktionen in städtischen Gebieten, Stadionkomplexen, Verkehrsknotenpunkten oder architektonischen Campusgeländen können detaillierte CFD-Simulationen, die die Umgebung berücksichtigen, realistischere Bemessungslasten liefern und erhebliche Materialeinsparungen ermöglichen. Die Ergebnisse unterstreichen auch die Bedeutung der Berücksichtigung aerodynamischer Abschirmung in den frühen Phasen der architektonischen und städtebaulichen Planung.
Schlussfolgerungen
Diese Untersuchung zeigt den erheblichen Einfluss umgebender Strukturen auf die aerodynamische Antwort von Membrandächern. Die wichtigsten Erkenntnisse lassen sich wie folgt zusammenfassen:
- Benachbarte Strukturen verändern die lokale Windumgebung erheblich
- Die aerodynamischen Kräfte wurden durch Abschirmungseffekte um bis zu 70 % reduziert
- Die maximalen Membranverschiebungen verringerten sich um etwa 30 %
- Die umgebende Umgebung kann als wirksame passive aerodynamische Kontrollstrategie genutzt werden
- CFD-basierte windtechnische Untersuchungen liefern wertvolle Erkenntnisse zur Optimierung von Membrankonstruktionen in komplexen städtischen Umgebungen
Die Studie bestätigt, dass die Einbeziehung umgebender Strukturen in Windanalysen unerlässlich ist, um realistische aerodynamische Lasten zu erhalten und effiziente Entwürfe von Membransystemen zu erreichen.
