Wprowadzenie
Konstrukcje membranowe są coraz częściej stosowane we współczesnej architekturze ze względu na ich lekkość, walory estetyczne i efektywność konstrukcji. Jednak ich niska masa i wysoka elastyczność sprawiają, że są one szczególnie wrażliwe na obciążenie wiatrem. Tradycyjne podejścia do projektowania na wiatr często zakładają izolowane warunki ekspozycji, co może prowadzić do konserwatywnych lub nierealistycznych przewidywań, gdy konstrukcja znajduje się w środowisku zabudowanym. Obecność pobliskich budynków, zadaszeń, elementów krajobrazu lub innych przeszkód modyfikuje napływającą atmosferyczną warstwę przyścienną i wywołuje efekty ekranowania. Efekty te mogą zmniejszać prędkości wiatru docierające do powierzchni membrany, a w konsekwencji obniżać ciśnienia aerodynamiczne i odpowiedź konstrukcji. Zrozumienie interakcji między konstrukcjami membranowymi a ich otoczeniem jest zatem niezbędne do uzyskania bezpiecznych i ekonomicznych projektów [1].
Badanie numeryczne
W badaniu rozpatrzono membranową konstrukcję membranową w kształcie parasola poddaną działaniu prędkości wiatru 45 m/s (160 km/h). Przeanalizowano cztery konfiguracje otoczenia:
- Przypadek 1: Izolowana konstrukcja membranowa (przypadek odniesienia)
- Przypadek 2: Konstrukcja membranowa z sąsiadującymi elementami ekranującymi
- Przypadek 3: Zoptymalizowana konfiguracja otoczenia
- Przypadek 4: Wzmocniony układ ekranowania
Symulacje CFD sprzężono z analizami konstrukcyjnymi w celu uchwycenia interakcji między obciążeniem aerodynamicznym a deformacją membrany.
Redukcja siły aerodynamicznej

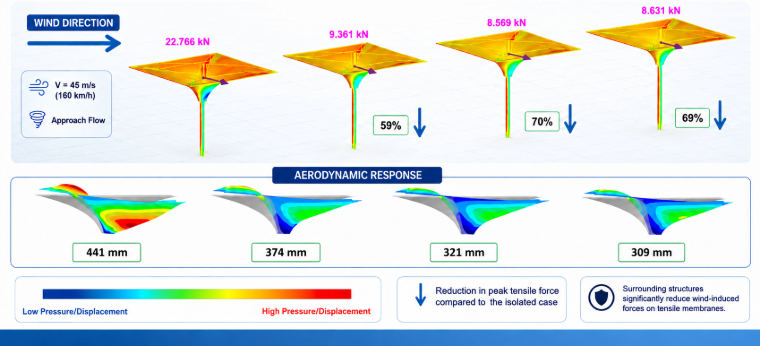

Izolowany daszek odniesienia poddany jest wypadkowej sile aerodynamicznej wynoszącej 22,766 kN. Wprowadzenie otaczających konstrukcji znacząco zmienia lokalny przepływ wiatru i zmniejsza obciążenie działające na membranę. Obliczone siły aerodynamiczne wynoszą:
- Przypadek odniesienia: 22,766 kN
- Przypadek 2: 9,361 kN
- Przypadek 3: 8,569 kN
- Przypadek 4: 8,631 kN
W porównaniu z konfiguracją izolowaną otaczające konstrukcje zmniejszyły siłę aerodynamiczną odpowiednio o około 59%, 70% i 69%. Redukcje te wskazują na silny efekt ekranowania, który zmniejsza efektywną prędkość wiatru docierającą do powierzchni membrany i łagodzi koncentracje ciśnień.
Odpowiedź konstrukcji
Maksymalne przemieszczenia membrany uzyskane z analiz sprzężonych wynoszą:
- Przypadek odniesienia: 441 mm
- Przypadek 2: 374 mm
- Przypadek 3: 321 mm
- Przypadek 4: 309 mm
Redukcja obciążenia aerodynamicznego bezpośrednio przekłada się na lepszą odpowiedź konstrukcji. Zoptymalizowane konfiguracje otoczenia zmniejszają maksymalne przemieszczenie o około 15–30% w porównaniu z izolowanym daszkiem. Kontury przemieszczeń ujawniają bardziej równomierny wzorzec deformacji i mniejsze koncentracje naprężeń na powierzchni membrany w obecności konstrukcji ekranujących.
Mechanizmy przepływu
Zaobserwowaną poprawę można wyjaśnić modyfikacją pola wiatru wokół daszka membranowego. W przypadku izolowanym napływający strumień uderza bezpośrednio w konstrukcję, generując duże różnice ciśnień między obszarami nawietrznymi i zawietrznymi. Powoduje to powstawanie znaczących stref ssania i podwyższonych sił aerodynamicznych. Po wprowadzeniu otaczających konstrukcji występuje kilka korzystnych mechanizmów aerodynamicznych:
- Redukcja lokalnej prędkości wiatru poprzez ekranowanie
- Rozpraszanie energii kinetycznej przed dotarciem do membrany
- Redystrybucja pól ciśnienia wokół daszka
- Ograniczenie oderwania przepływu i powstawania wirów
- Złagodzenie szczytowych ciśnień ssących
Mechanizmy te łącznie przyczyniają się do obniżenia obciążeń wiatrem i zmniejszenia deformacji konstrukcji.
Implikacje inżynierskie
Wyniki pokazują, że otaczające środowisko zabudowane może odgrywać dominującą rolę w zachowaniu konstrukcji membranowych pod wpływem wiatru. Pomijanie sąsiadujących konstrukcji może prowadzić do znacznego przeszacowania obciążeń wiatrem i zbędnego konserwatyzmu konstrukcyjnego. W przypadku konstrukcji membranowych zlokalizowanych w obszarach miejskich, kompleksach stadionowych, węzłach transportowych lub kampusach architektonicznych szczegółowe symulacje CFD uwzględniające otoczenie mogą dostarczyć bardziej realistycznych obciążeń projektowych i umożliwić znaczne oszczędności materiałowe. Wyniki podkreślają również znaczenie uwzględniania ekranowania aerodynamicznego na wczesnych etapach planowania architektonicznego i urbanistycznego.
Wnioski
Badanie to wykazuje znaczący wpływ otaczających konstrukcji na odpowiedź aerodynamiczną daszków membranowych. Główne ustalenia można podsumować w następujący sposób:
- Sąsiadujące konstrukcje znacząco modyfikują lokalne środowisko wiatrowe
- Siły aerodynamiczne zostały zredukowane nawet o 70% dzięki efektom ekranowania
- Maksymalne przemieszczenia membrany zmniejszyły się o około 30%
- Otaczające środowisko może być stosowane jako skuteczna pasywna strategia sterowania aerodynamicznego
- Oceny inżynierii wiatrowej oparte na CFD dostarczają cennych informacji umożliwiających optymalizację konstrukcji membranowych w złożonych środowiskach miejskich
Badanie potwierdza, że uwzględnianie otaczających konstrukcji w analizach wiatrowych jest niezbędne do uzyskania realistycznych obciążeń aerodynamicznych i osiągnięcia efektywnych projektów systemów membranowych.
