Úvod
Membránové a textilní konstrukce se v moderní architektuře stále častěji používají díky své nízké hmotnosti, estetickému vzhledu a konstrukční účinnosti. Jejich nízká hmotnost a vysoká flexibilita je však činí obzvláště citlivými na zatížení větrem. Tradiční přístupy k navrhování na účinky větru často předpokládají izolované expoziční podmínky, což může vést ke konzervativním nebo nerealistickým předpovědím, pokud je konstrukce umístěna v zastavěném prostředí. Přítomnost okolních budov, přístřešků, krajinných prvků nebo jiných překážek modifikuje přicházející mezní vrstvu atmosféry a vytváří účinky stínění. Tyto účinky mohou snižovat rychlosti větru působící na povrch membrány a následně snižovat aerodynamické tlaky a odezvy konstrukce. Pochopení interakce mezi membránovými konstrukcemi a jejich okolím je proto zásadní pro dosažení bezpečných a ekonomických návrhů [1].
Numerické vyšetřování
Studie uvažuje deštníkovitý membránový přístřešek vystavený rychlosti větru 45 m/s (160 km/h). Byly analyzovány čtyři konfigurace prostředí:
- Případ 1: Izolovaná membránová konstrukce (referenční případ)
- Případ 2: Membránová konstrukce se sousedními stínicími prvky
- Případ 3: Optimalizovaná konfigurace okolí
- Případ 4: Vylepšené uspořádání stínění
Simulace CFD byly spojeny se strukturálními analýzami, aby byla zachycena interakce mezi aerodynamickým zatížením a deformací membrány.
Snížení aerodynamické síly

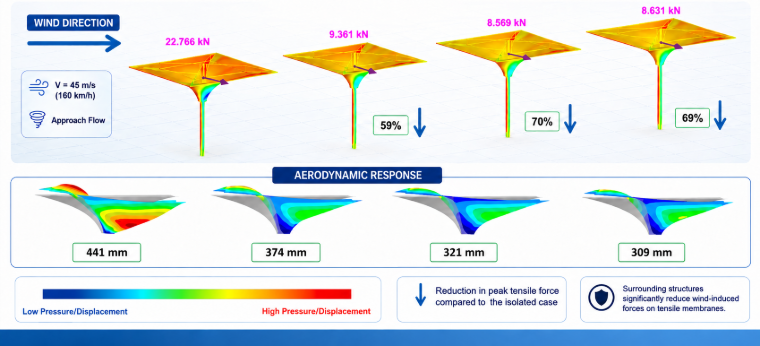

Referenční izolovaný přístřešek je vystaven výsledné aerodynamické síle 22,766 kN. Zavedení okolních konstrukcí významně mění místní proudění větru a snižuje zatížení působící na membránu. Vypočtené aerodynamické síly jsou:
- Referenční případ: 22,766 kN
- Případ 2: 9,361 kN
- Případ 3: 8,569 kN
- Případ 4: 8,631 kN
Ve srovnání s izolovanou konfigurací okolní konstrukce snížily aerodynamickou sílu přibližně o 59 %, 70 % a 69 %. Tato snížení ukazují na silný účinek stínění, který snižuje efektivní rychlost větru působící na povrch membrány a zmírňuje koncentrace tlaku.
Odezva konstrukce
Maximální posuny membrány získané ze sdružených analýz jsou:
- Referenční případ: 441 mm
- Případ 2: 374 mm
- Případ 3: 321 mm
- Případ 4: 309 mm
Snížení aerodynamického zatížení se přímo promítá do zlepšeného chování konstrukce. Optimalizované konfigurace okolí snižují maximální posun přibližně o 15–30 % ve srovnání s izolovaným přístřeškem. Obrysy posunů odhalují rovnoměrnější deformační vzorec a nižší koncentrace napětí na povrchu membrány, jsou-li přítomny stínicí konstrukce.
Mechanismy proudění
Pozorovaná zlepšení lze vysvětlit modifikací větrného pole kolem membránového přístřešku. V izolovaném případě dopadá přicházející proudění přímo na konstrukci a vytváří velké tlakové rozdíly mezi návětrnou a závětrnou oblastí. To vede k významným sacím zónám a zvýšeným aerodynamickým silám. Při zavedení okolních konstrukcí dochází k několika příznivým aerodynamickým mechanismům:
- Snížení místní rychlosti větru prostřednictvím stínění
- Disipace kinetické energie před dosažením membrány
- Přerozdělení tlakových polí kolem přístřešku
- Snížení odtržení proudění a tvorby vírů
- Zmírnění špičkových sacích tlaků
Tyto mechanismy společně přispívají k nižšímu zatížení větrem a menším deformacím konstrukce.
Inženýrské důsledky
Výsledky ukazují, že okolní zastavěné prostředí může hrát dominantní roli v chování membránových a textilních konstrukcí při zatížení větrem. Ignorování sousedních konstrukcí může vést k výraznému nadhodnocení zatížení větrem a zbytečnému konstrukčnímu konzervatismu. U membránových konstrukcí umístěných v městských oblastech, stadionových komplexech, dopravních uzlech nebo architektonických kampusech mohou podrobné simulace CFD zohledňující okolní prostředí poskytnout realističtější návrhová zatížení a umožnit podstatné úspory materiálu. Zjištění rovněž zdůrazňují důležitost zohlednění aerodynamického stínění v raných fázích architektonického a urbanistického plánování.
Závěry
Toto zkoumání ukazuje významný vliv okolních konstrukcí na aerodynamickou odezvu membránových přístřešků. Hlavní zjištění lze shrnout takto:
- Sousední konstrukce podstatně modifikují místní větrné prostředí
- Aerodynamické síly byly sníženy až o 70 % v důsledku účinků stínění
- Maximální posuny membrány klesly přibližně o 30 %
- Okolní prostředí lze využít jako účinnou pasivní strategii aerodynamického řízení
- Posouzení větrného inženýrství založená na CFD poskytují cenné poznatky pro optimalizaci membránových konstrukcí ve složitých městských prostředích
Studie potvrzuje, že zahrnutí okolních konstrukcí do analýz větru je zásadní pro získání realistických aerodynamických zatížení a dosažení účinných návrhů membránových systémů.
