Introdução
As estruturas de membrana tracionada são cada vez mais utilizadas na arquitetura moderna devido à sua leveza, apelo estético e eficiência estrutural. No entanto, sua baixa massa e alta flexibilidade as tornam particularmente sensíveis à carga de vento. As abordagens tradicionais de dimensionamento ao vento frequentemente assumem condições de exposição isoladas, o que pode levar a previsões conservadoras ou irrealistas quando a estrutura está localizada em um ambiente construído. A presença de edifícios próximos, coberturas, elementos paisagísticos ou outros obstáculos modifica a camada limite atmosférica incidente e cria efeitos de proteção. Esses efeitos podem reduzir as velocidades do vento que atingem a superfície da membrana e, consequentemente, diminuir as pressões aerodinâmicas e as respostas estruturais. Compreender a interação entre as estruturas de membrana e seu entorno é, portanto, essencial para alcançar projetos seguros e econômicos [1].
Investigação numérica
O estudo considera uma cobertura de membrana tracionada em forma de guarda-chuva submetida a uma velocidade do vento de 45 m/s (160 km/h). Foram analisadas quatro configurações ambientais:
- Caso 1: Estrutura de membrana isolada (caso de referência)
- Caso 2: Estrutura de membrana com elementos de proteção vizinhos
- Caso 3: Configuração circundante otimizada
- Caso 4: Arranjo de proteção aprimorado
As simulações CFD foram acopladas a análises estruturais para capturar a interação entre o carregamento aerodinâmico e a deformação da membrana.
Redução da força aerodinâmica

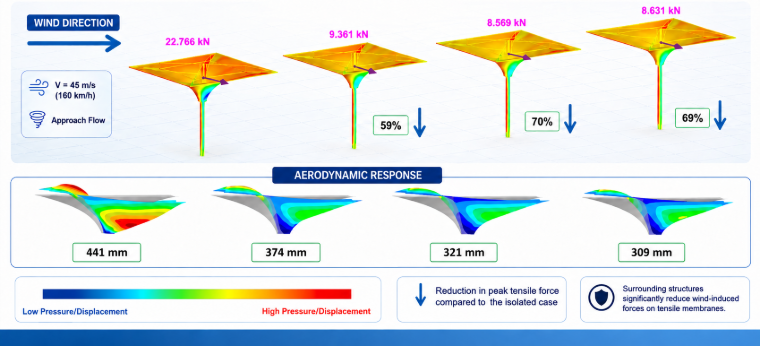

A cobertura isolada de referência experimenta uma força aerodinâmica resultante de 22,766 kN. A introdução de estruturas circundantes altera significativamente o fluxo de vento local e reduz a carga atuante na membrana. As forças aerodinâmicas calculadas são:
- Caso de referência: 22,766 kN
- Caso 2: 9,361 kN
- Caso 3: 8,569 kN
- Caso 4: 8,631 kN
Em comparação com a configuração isolada, as estruturas circundantes reduziram a força aerodinâmica em aproximadamente 59%, 70% e 69%, respectivamente. Essas reduções indicam um forte efeito de proteção que diminui a velocidade efetiva do vento que atinge a superfície da membrana e mitiga as concentrações de pressão.
Resposta estrutural
Os deslocamentos máximos da membrana obtidos nas análises acopladas são:
- Caso de referência: 441 mm
- Caso 2: 374 mm
- Caso 3: 321 mm
- Caso 4: 309 mm
A redução do carregamento aerodinâmico traduz-se diretamente em um melhor desempenho estrutural. As configurações circundantes otimizadas reduzem o deslocamento máximo em aproximadamente 15–30% em comparação com a cobertura isolada. Os contornos de deslocamento revelam um padrão de deformação mais uniforme e menores concentrações de tensões na superfície da membrana quando as estruturas de proteção estão presentes.
Mecanismos de fluxo
As melhorias observadas podem ser explicadas pela modificação do campo de vento ao redor da cobertura de membrana. No caso isolado, o fluxo incidente atinge diretamente a estrutura, gerando grandes diferenças de pressão entre as regiões de barlavento e sotavento. Isso resulta em zonas de sucção significativas e forças aerodinâmicas elevadas. Quando as estruturas circundantes são introduzidas, ocorrem vários mecanismos aerodinâmicos benéficos:
- Redução da velocidade do vento local por meio da proteção
- Dissipação da energia cinética antes de atingir a membrana
- Redistribuição dos campos de pressão ao redor da cobertura
- Redução da separação do fluxo e da formação de vórtices
- Mitigação das pressões de sucção de pico
Esses mecanismos contribuem coletivamente para menores cargas de vento e deformações estruturais reduzidas.
Implicações de engenharia
Os resultados demonstram que o ambiente construído circundante pode desempenhar um papel dominante no desempenho ao vento de estruturas de membrana tracionada. Ignorar as estruturas vizinhas pode levar a uma superestimação significativa das cargas de vento e a um conservadorismo estrutural desnecessário. Para estruturas de membrana localizadas em áreas urbanas, complexos de estádios, centros de transporte ou campi arquitetônicos, simulações CFD detalhadas que considerem o ambiente circundante podem fornecer cargas de projeto mais realistas e permitir economias substanciais de material. Os resultados também destacam a importância de considerar a proteção aerodinâmica durante as fases iniciais do planejamento arquitetônico e urbano.
Conclusões
Esta investigação demonstra a influência significativa das estruturas circundantes na resposta aerodinâmica de coberturas de membrana tracionada. As principais conclusões podem ser resumidas da seguinte forma:
- As estruturas vizinhas modificam substancialmente o ambiente de vento local
- As forças aerodinâmicas foram reduzidas em até 70% devido aos efeitos de proteção
- Os deslocamentos máximos da membrana diminuíram em aproximadamente 30%
- O ambiente circundante pode ser usado como uma estratégia eficaz de controle aerodinâmico passivo
- As avaliações de engenharia eólica baseadas em CFD fornecem informações valiosas para otimizar estruturas de membrana em ambientes urbanos complexos
O estudo confirma que a incorporação das estruturas circundantes nas análises de vento é essencial para obter cargas aerodinâmicas realistas e alcançar projetos eficientes de sistemas de membrana tracionada.
