Introduzione
Le strutture a membrana in tensione sono sempre più utilizzate nell'architettura moderna grazie alla loro leggerezza, all'appeal estetico e all'efficienza strutturale. Tuttavia, la loro massa ridotta e l'elevata flessibilità le rendono particolarmente sensibili all'azione del vento. Gli approcci tradizionali di progettazione al vento spesso assumono condizioni di esposizione isolate, che possono portare a previsioni conservative o irrealistiche quando la struttura è situata in un ambiente edificato. La presenza di edifici vicini, pensiline, elementi paesaggistici o altri ostacoli modifica lo strato limite atmosferico in arrivo e crea effetti di schermatura. Questi effetti possono ridurre le velocità del vento che raggiungono la superficie della membrana e, di conseguenza, diminuire le pressioni aerodinamiche e le risposte strutturali. Comprendere l'interazione tra le strutture a membrana e l'ambiente circostante è, quindi, essenziale per ottenere progetti sicuri ed economici [1].
Indagine numerica
Lo studio considera una copertura a membrana in tensione a forma di ombrello sottoposta a una velocità del vento di 45 m/s (160 km/h). Sono state analizzate quattro configurazioni ambientali:
- Caso 1: Struttura a membrana isolata (caso di riferimento)
- Caso 2: Struttura a membrana con elementi schermanti adiacenti
- Caso 3: Configurazione circostante ottimizzata
- Caso 4: Disposizione di schermatura migliorata
Le simulazioni CFD sono state accoppiate ad analisi strutturali per cogliere l'interazione tra il carico aerodinamico e la deformazione della membrana.
Riduzione della forza aerodinamica

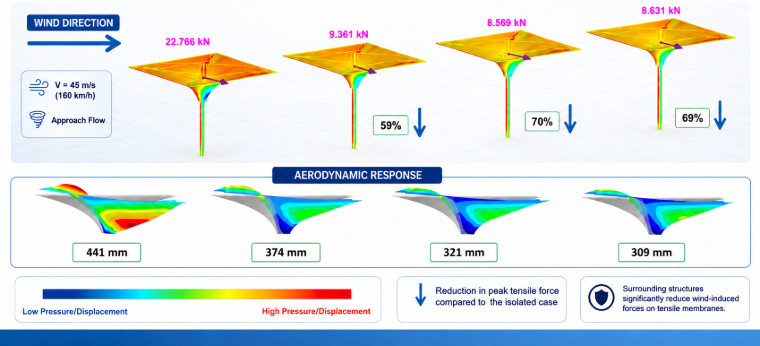

La copertura isolata di riferimento è soggetta a una forza aerodinamica risultante di 22,766 kN. L'introduzione di strutture circostanti altera significativamente il flusso del vento locale e riduce il carico che agisce sulla membrana. Le forze aerodinamiche calcolate sono:
- Caso di riferimento: 22,766 kN
- Caso 2: 9,361 kN
- Caso 3: 8,569 kN
- Caso 4: 8,631 kN
Rispetto alla configurazione isolata, le strutture circostanti hanno ridotto la forza aerodinamica di circa il 59%, il 70% e il 69%, rispettivamente. Queste riduzioni indicano un forte effetto di schermatura che diminuisce la velocità effettiva del vento che raggiunge la superficie della membrana e mitiga le concentrazioni di pressione.
Risposta strutturale
Gli spostamenti massimi della membrana ottenuti dalle analisi accoppiate sono:
- Caso di riferimento: 441 mm
- Caso 2: 374 mm
- Caso 3: 321 mm
- Caso 4: 309 mm
La riduzione del carico aerodinamico si traduce direttamente in un miglioramento delle prestazioni strutturali. Le configurazioni circostanti ottimizzate riducono lo spostamento massimo di circa il 15–30% rispetto alla copertura isolata. I contorni degli spostamenti rivelano un pattern deformativo più uniforme e minori concentrazioni di tensione nella superficie della membrana quando sono presenti strutture schermanti.
Meccanismi di flusso
I miglioramenti osservati possono essere spiegati dalla modifica del campo del vento attorno alla copertura a membrana. Nel caso isolato, il flusso in arrivo impatta direttamente sulla struttura, generando grandi differenze di pressione tra le regioni sopravento e sottovento. Ciò produce zone di aspirazione significative e forze aerodinamiche elevate. Quando vengono introdotte strutture circostanti, si verificano diversi meccanismi aerodinamici benefici:
- Riduzione della velocità locale del vento attraverso la schermatura
- Dissipazione dell'energia cinetica prima che raggiunga la membrana
- Ridistribuzione dei campi di pressione attorno alla copertura
- Riduzione della separazione del flusso e della formazione di vortici
- Mitigazione dei picchi di pressione di aspirazione
Questi meccanismi contribuiscono collettivamente a ridurre i carichi del vento e le deformazioni strutturali.
Implicazioni ingegneristiche
I risultati dimostrano che l'ambiente edificato circostante può svolgere un ruolo dominante nelle prestazioni al vento delle strutture a membrana in tensione. Ignorare le strutture vicine può portare a una significativa sovrastima dei carichi del vento e a un inutile conservatorismo strutturale. Per le strutture a membrana situate in aree urbane, complessi di stadi, nodi di trasporto o campus architettonici, simulazioni CFD dettagliate che tengano conto dell'ambiente circostante possono fornire carichi di progetto più realistici e consentire notevoli risparmi di materiale. I risultati evidenziano inoltre l'importanza di considerare la schermatura aerodinamica nelle prime fasi della pianificazione architettonica e urbana.
Conclusioni
Questa indagine dimostra l'influenza significativa delle strutture circostanti sulla risposta aerodinamica delle coperture a membrana in tensione. I principali risultati possono essere riassunti come segue:
- Le strutture adiacenti modificano sostanzialmente l'ambiente del vento locale
- Le forze aerodinamiche sono state ridotte fino al 70% grazie agli effetti di schermatura
- Gli spostamenti massimi della membrana sono diminuiti di circa il 30%
- L'ambiente circostante può essere utilizzato come efficace strategia passiva di controllo aerodinamico
- Le valutazioni di ingegneria del vento basate su CFD forniscono indicazioni preziose per ottimizzare le strutture a membrana in ambienti urbani complessi
Lo studio conferma che l'inclusione delle strutture circostanti nelle analisi del vento è essenziale per ottenere carichi aerodinamici realistici e realizzare progetti efficienti di sistemi a membrana in tensione.
