FAQ 000125 RU

1. декабря 2017

Robert Vogl Вычисление RFEM RSTAB

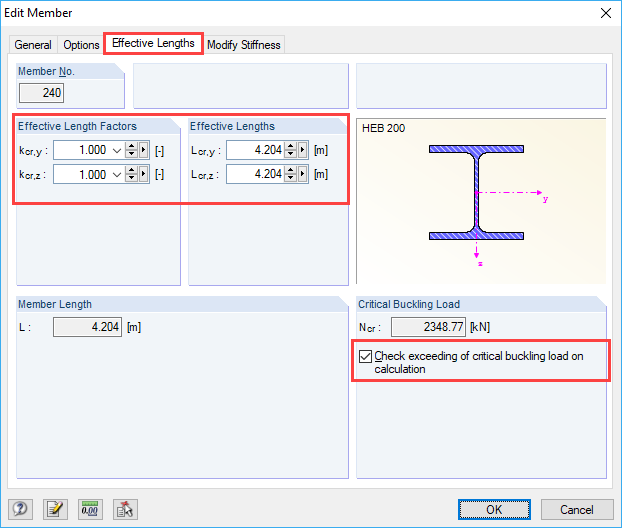

В диалоговом окне «Изменить элемент» имеется вкладка «Эффективная длина». Как влияет измененный коэффициент полезной длины или опция «Проверка превышения нагрузки на критическую потеря устойчивости» на расчет в RFEM?

Ответ

Эффективные коэффициенты длины, которые можно изменить на вкладке Эффективная длина, не рассматриваются при определении внутренних сил в RFEM или RSTAB. Данные значения представляют собой предварительные настройки для дополнительных модулей, используемых для расчета результатов, например RF-STEEL EC3 или RF- / TIMBER Pro. Значения будут учитываться только в модулях.

Тем не менее, флажок «Проверить превышение критической нагрузки потери нагрузки» влияет на расчет: при достижении критической нагрузки, данный стержень выходит из строя. В этом случае программа показывает сообщение о нестабильности.

Ключевые слова

Эффективная длина Коэффициент полезной длины Потеря устойчивости Критическая нагрузка
