Vzpěrné délky a kritické zatížení

V dialogu "Upravit prut" se nachází záložka "Vzpěrné délky". Jak ovlivní upravený součinitel vzpěrné délky nebo možnost "Kontrolovat překročení kritické síly pro vzpěr během výpočtu" výpočet v programu RFEM 5?

Odpověď:

Hodnoty vzpěrných délek, které můžete upravit v záložce "Vzpěrné délky", nemají žádný vliv na stanovení vnitřních sil v programu RFEM 5 nebo RSTAB 8. Tyto hodnoty jsou přednastavené pro přídavné moduly, které provádějí posouzení stability, jako je například RF-/STEEL EC3 nebo RF-/TIMBER Pro. Teprve tam se tyto hodnoty použijí.

Na druhou stranu má zaškrtávací políčko "Zkontrolovat kritické zatížení při boulení" vliv na výpočet. Pokud je dosaženo kritického zatížení, prut se stane neúčinným. Program poté zobrazí zprávu o nestabilitě.

FAQ

[EN] FAQ 000125 | V dialogu "Upravit prut" se nachází záložka "Vzpěrné délky". Jak ...

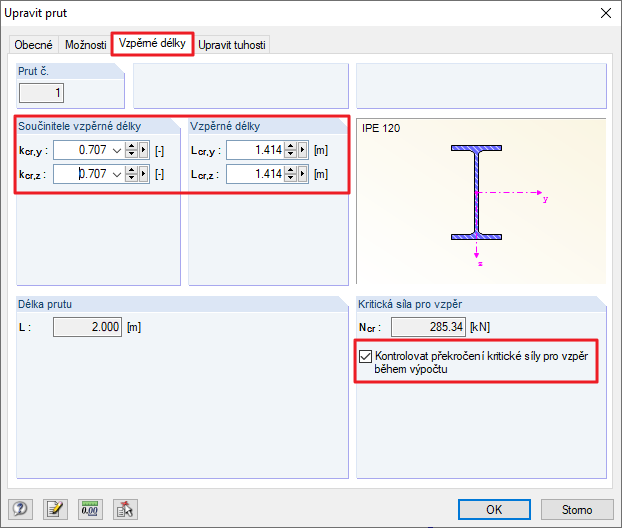

Dialog „Upravit prut“: Vzpěrné délky

Autor

Ing. Vogl vytváří a spravuje technickou dokumentaci.

Stahování

Soubor modelu RFEM Eulerův prut

316 KB
