FAQ 000125 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM RSTAB

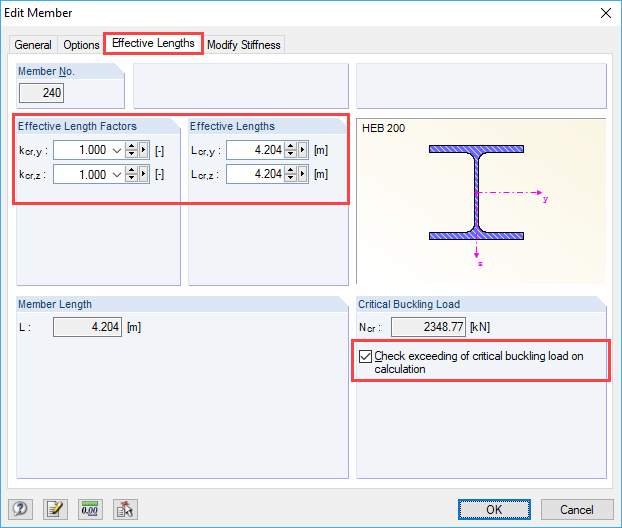

W oknie dialogowym Edytować pręt należy wybrać zakładkę Długości efektywne. W jaki sposób modyfikowany efektywny współczynnik długości lub opcja "Sprawdzenie przekroczenia obciążenia krytycznego wyboczeniowego" wpływa na obliczenia w programie RFEM?

Odpowiedź

Współczynniki długości efektywnej, które można zmieniać w zakładce 'Długości efektywne', nie są uwzględniane przy określaniu sił wewnętrznych w programie RFEM lub RSTAB. Wartości te stanowią wstępne ustawienia dla modułów dodatkowych wykorzystywanych do analizy stateczności, na przykład RF- / STEEL EC3 lub RF- / TIMBER Pro. Wartości te będą uwzględniane tylko w modułach.

Pole wyboru "Sprawdź przekroczenie krytycznego obciążenia wybocznego" ma jednak wpływ na obliczenia. jeżeli zostanie osiągnięte obciążenie krytyczne, pręt ulegnie uszkodzeniu. W takim przypadku program wyświetli komunikat o niestateczności.

Słowa kluczowe

Długość użytkowa Efektywny współczynnik długości Obciążenie wyboczeniowe Obciążenie krytyczne
